1200MHzループ八木の試作-4

少しづつですがループ八木の試作を続けています。
結局ループエレメントは園芸用アルミ線で試すことにした、問題はループのつなぎ方です。
試しに配線用圧着スリーブを使って見ることにした、カシメ工具は高価なので手持ちの工具を改造して使う。
イメージ 1

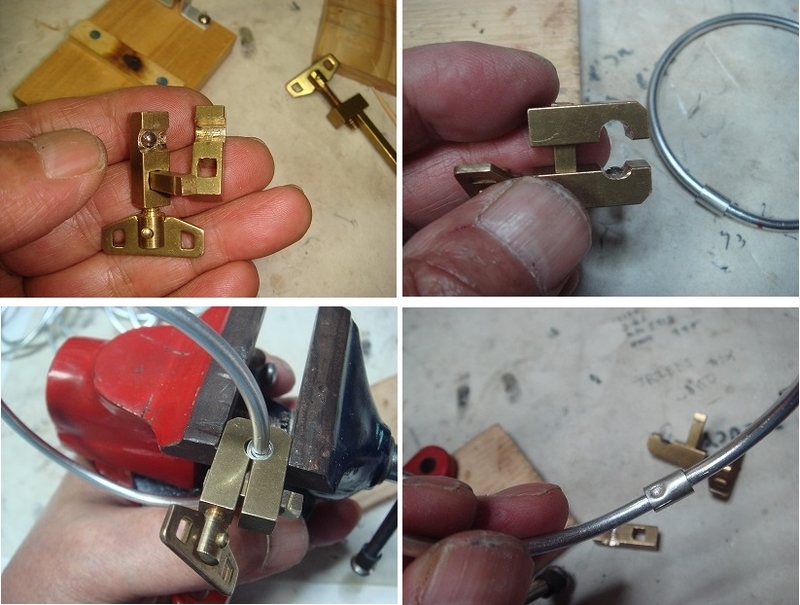

スチールボールを治具に半分埋め込んでスリーブごとアルミ線を万力でカシメる方法でトライです。
何とかカシメる事が出来たので次はループエレメントのブームへの固定方法を検討して見た。
イメージ 2

これも圧着端子を工夫して半田付けでループエレメントスリーブ部に半田付けすることにした。

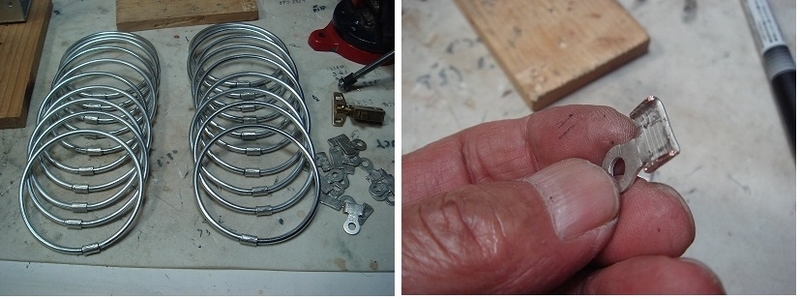

エレメントが沢山有るので半田付け用治具を作っての試作です。
イメージ 3

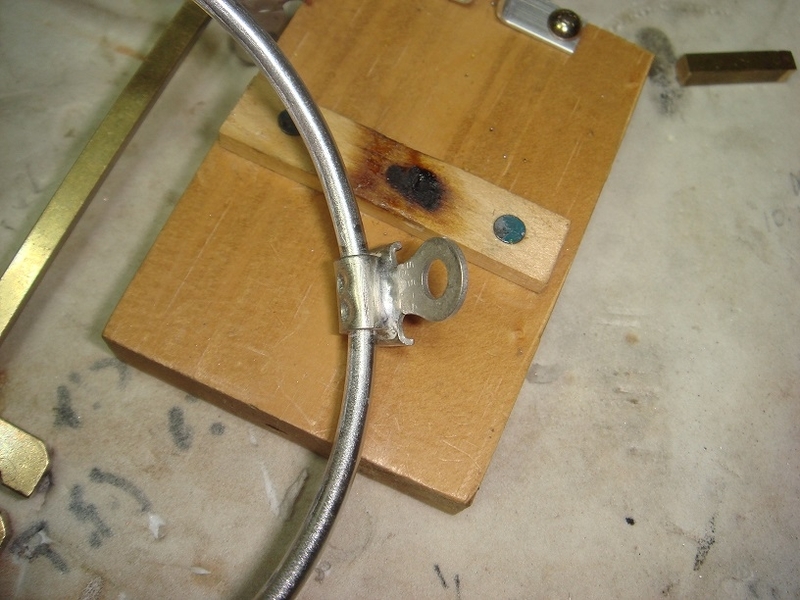

こんな感じで半田付けできた。。。。
イメージ 4

全部で.ループエレメント26個半田付けです、
後反射板も2個作らないといけないがそれは最後に作ることにした。

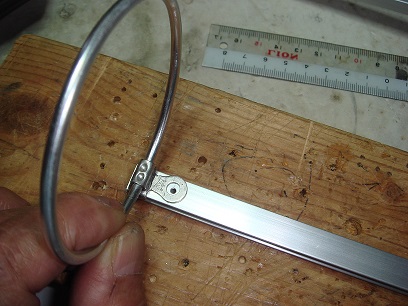

ブームへの取り付けはこんな感じになる
イメージ 5
エレメントは完成したのでスタック用のブームを作りに入ります、その後ラジエター部の制作予定です。

報告。。。以前上げた5エレプリンテナのエレメントに何かついてるとよく見たら
なんと虫さんが串刺しになってます。。。通称モズの早煮えでした。。。。(爆笑)
説明書通りにガラスビーズを先端に付けいればこんなことにならなかったと反省。

つづく
