トイレの水漏れ・・・修理

だいぶ前からトイレの水がチョロチョロと流れていたのは知っていたがついに妻から水道代が高いから早く修理してってキツく言い渡された(笑)

だいぶ昔にフロート弁は交換したがそれ以来の修理です。

構造はこんな感じ・・・

実際の箇所は水垢とカビで真っ黒になってる(笑)

まずはボールタップバルブを外します、このメーカーはINAXですが昭和51に建てた家ですから今まで良く働いたものだヽ(^o^)丿

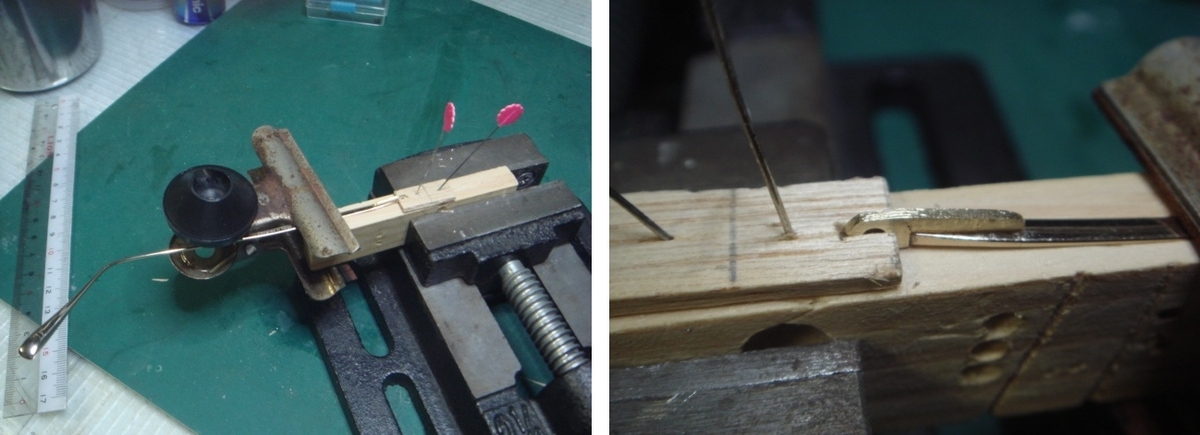

さて、弁の部分を分解です、フロート部のストップバルブ駆動部を外します。

次にゴムのバルブ本体が入っているケースを分解だが結構堅かったので工具が必要でした。

バイス台とパイプレンチが何とかケースが回り外れました、中のダイアフラム弁が見るも無残な姿になっていた。

このダイアフラム弁をネットで探すと・・・有りましたが結構なお値段がします。

今すぐ修理しなければいけないのでダイアフラム弁を砲金ブラシでゴシゴシと清掃して再利用を考えた(笑)

さらにダイアフラム弁の弁座部が経年変化で当たり面がボソボソになっており弁が密着せず漏水の原因となっていた。

半田もりした弁座をカッターで修正し金づちでコツコツと面を平らに叩いて平面に仕上げたもしダメだったら真鍮パイプを打ち込んで弁座にすれば良いです。

さて組付け開始ですダイアフラム弁はゴムの弁座が摩耗していないほうを弁座側になる様に裏返しで使います。

ここまで組んだら一度ダイアフラム弁がしっかり閉じるか確認、口でプ~~て(笑)

フロート部を組み付けていきます。

狭いトイレに行って汗だくになりながら組付けです、またしても説明文が少なくなってきた(笑)

全部組んだらついでにトイレ掃除も済ませておいたヽ(^o^)丿

新品の交換用ダイヤフラム弁買っておこうかどうしようかな~などと悩みます(笑)

by(^0_0^)nap



お風呂の排水溝カバーが割れた~

夕べ夜中に孫からお風呂の排水溝カバー風呂から上がる時踏んだら割れた~ってメールが入ってきた、何とかして治らない~( ;∀;)

話を聞いてみるとこんな感じの蓋が赤線のように真っ二つに割れたらしい。

ネットで拾った画像で再現してみた(笑)

割れた蓋は写真とおなし感じのものでしたが何処探しても売ってないそうです、なので何とかして直してほしいとの事でした。

まずは割れた排水溝の蓋をエポキシ接着剤と接着です。

チョット奮発して良い接着剤を使ってみたヽ(^o^)丿

このままでは割れた個所がバリバリなので綺麗に面が合いません力一杯手で押しても接着剤が固まるまで10時間以上も抑えきれない(笑)

急いで組付け治具を木片で作りました。

急な話だから手持ちの材料と無い知恵絞りました、使い方はいたってシンプルです。

接着剤を塗ったカバーを治具に乗せて締め付けボルトを回してカバーをストッパーにグイグイ押し付けて割れた合わせ目を合わせ後は固まるまで放置!!(笑)

接着剤が固まったらはみ出した接着剤をホルソーのドリルの刃を外して丸い歯の部分で平らに削ります、補強版をつけるために平らにしていないとガタついてまずいから。

次にアルミチャンネルで補強パーツを作ります。

後は削った面に接着剤を塗って補強材を貼り付けビス止めして乾けば完成です。

ステンレスのトラスねじ頭が出ていますがこれくらいは勘弁してもらいますヽ(^o^)丿

多分20年はたっているカバーですので樹脂の生が抜けてもろく成っていたんでしょうね、この症状は下水の樹脂蓋でも発生しますので踏み抜かないように足元に注意しましょうヽ(^o^)丿

by(^0_0^)nap



シガーソケットUSB 充電器(改)

妻の車にトライブレコーダーを付けたら電源であるシガーソケットは一つしかないので二股のシガーソケットアダプターを付けた

USB充電器とドラレコ電源をつけてみたら狭い軽自動車の中で異様に出っ張って足元がケーブルだらけで見た目も悪いし引っかけて危険だった。

そこで何か良いものは無いかとアマゾンを覗いたらUSB電源にシガーソケットがついたモノが有ったがケーブルが短く助手席のグローブBOXまで届かない!!

仕方ないので手持ちのUSB電源を改造して作ることにした、まずは分解です。


www.youtube.com

このUSB電源は比較的簡単にカバーが外れました、まずは12V電源の入力端子の確認ですこの端子に延長ケーブルをつないで外部に出す予定。

まずは延長ケーブルの引き出し線を通す穴あけ作業です、プリント基板とケースの二か所4ミリの穴あけです。

穴が開いたら延長ケーブルを12V]端子に半田付けして仮組をしてみたら残念ながらケーブルが干渉してカバーが組めなかった(笑)

ケーブルを二股に分けて基盤の下は心線とし基盤の上は外皮線と分けて線径を細くしてカバーの干渉を防いだヽ(^o^)丿

USB電源カバーをしたら別売のシガーソケットを延長線に半田付けしますここにはドライブレコーダーの電源コネクターですので消費電流も少ない。

すべての改造が終わりました。

これでダッシュボードの下にあるシガーライトソケットには外部ソケット付きのUSB電源だけが刺さって助手席のグローブBOXにはドライブレコーダーのデカい電源コネクターが鎮座してダッシュボード周りがスッキリしました。

アマゾンでもっと探せばよい製品が有ると思うのですが手持ちに丁度パーツが有ったので自分なりに作ってみた・・・あと自己責任で対応してください(笑)

by(^0_0^)nap



盆提灯のLED化

毎年のことですがお盆は仏壇と玄関に盆提灯を掲げますが今年は台風の当たり年か風の吹く日が多が家の中は電球なので安心だが玄関先の盆提灯はロウソクなので火がチョット気になる。

今年は思い切ってLED化をして見た・・って既製品でも売っているのだが(笑)

まずは手持ちの廃品LEDを使えるかテストです。

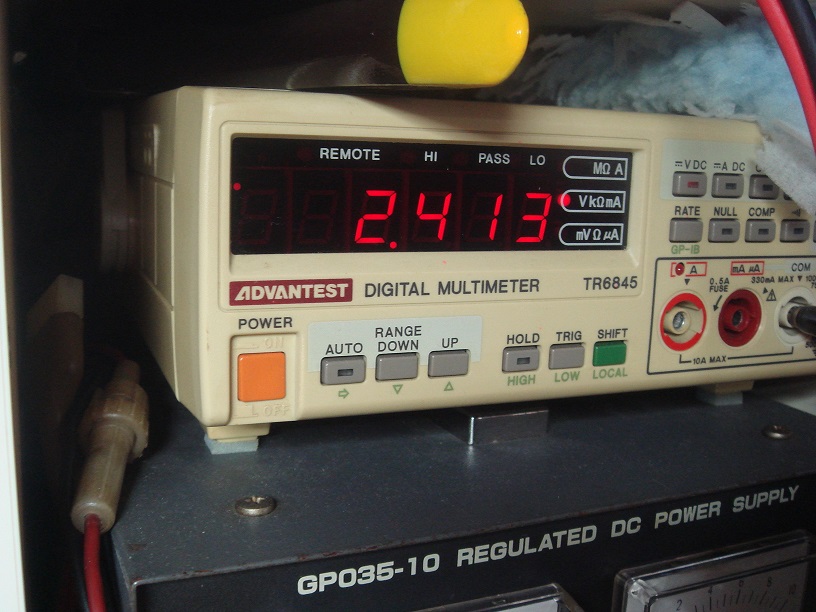

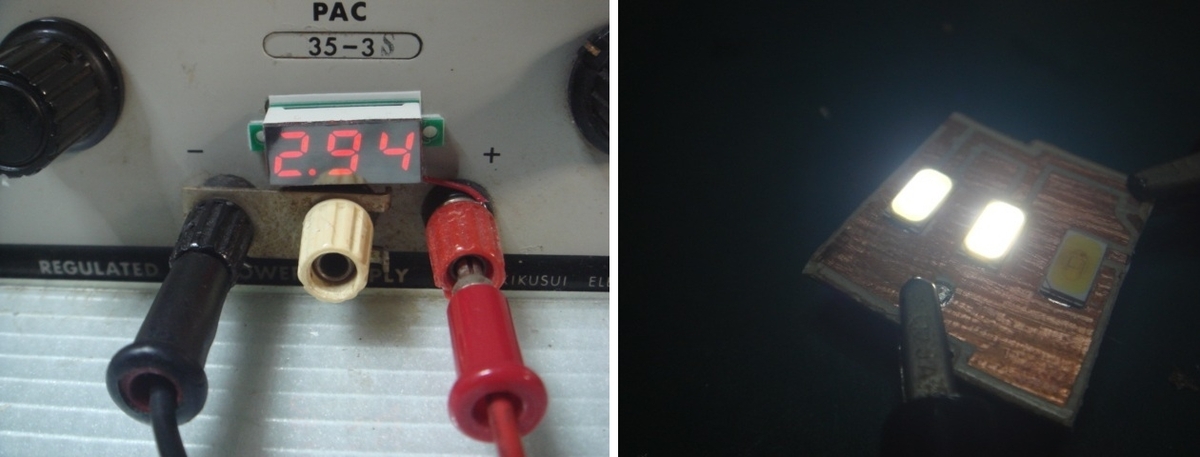

LEDサークラインの残骸だが多分3Vぐらいで点灯すると思うのでテスト電源で確認です

無事3vで点くようです1か所点灯しないがプリントパターンが切れているせい!(^^)!

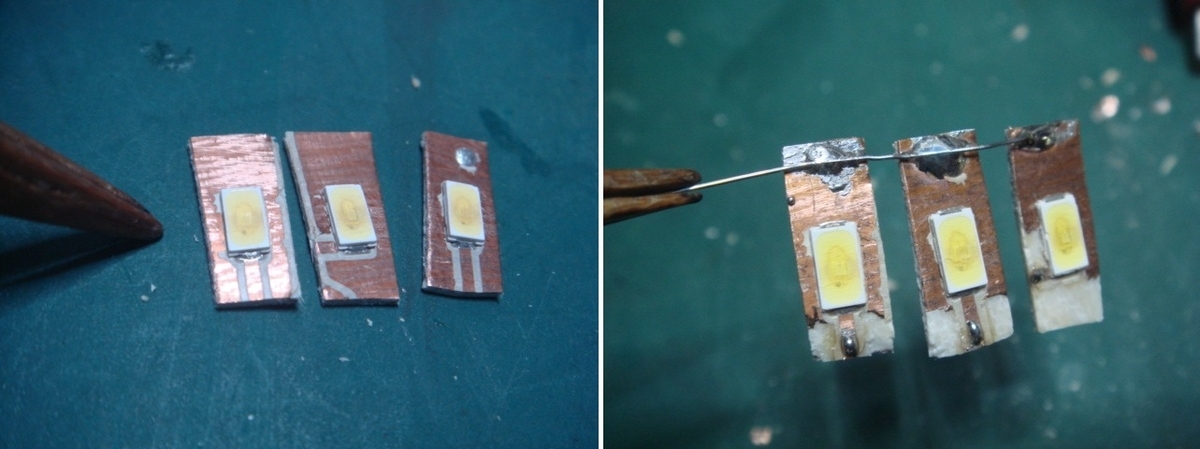

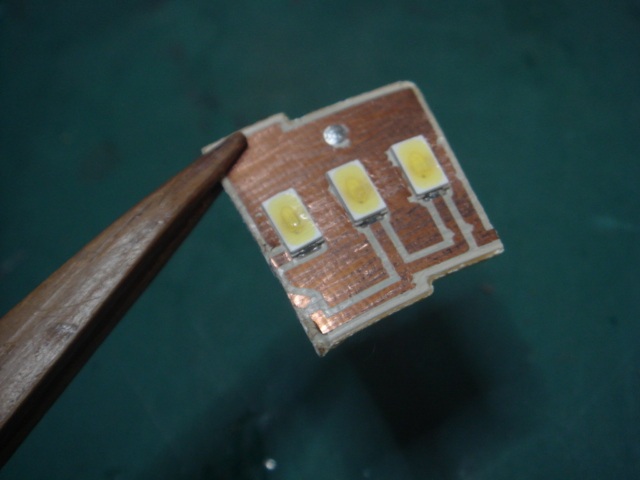

1番上の写真をよく見るとパターンが繋がってない、次にこのLEDを3等分に切り分けます。

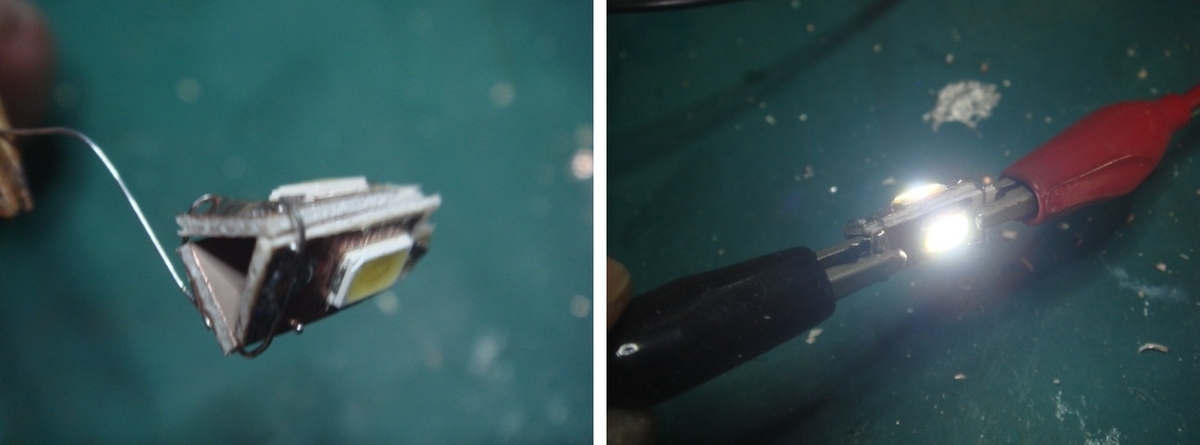

隙間をあけてジャンパー線で半田付けしていくこの後LEDを3角柱状に折り曲げていきます、3方向に光が行くようにする為です。

上手く出来たらLEDが全部点灯するかテストです・・・無事点灯したので次に進みます

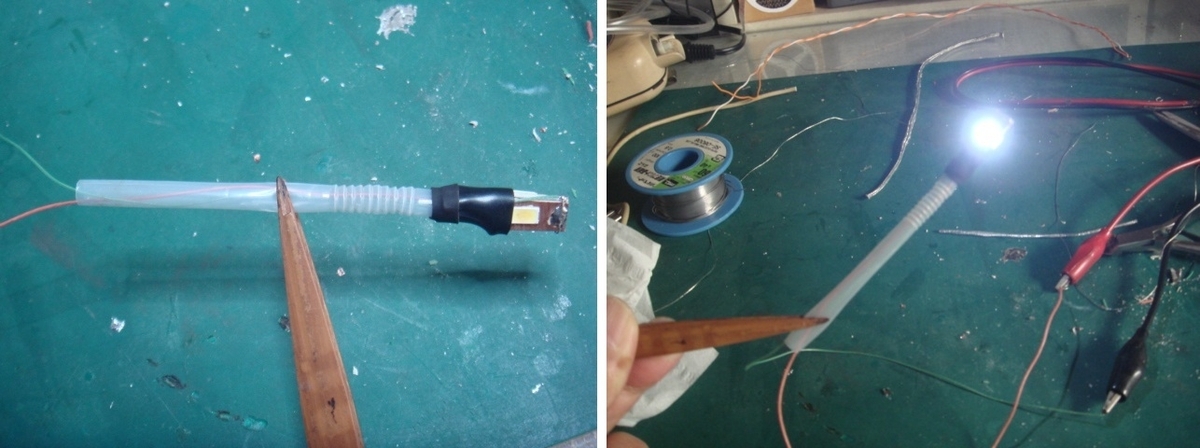

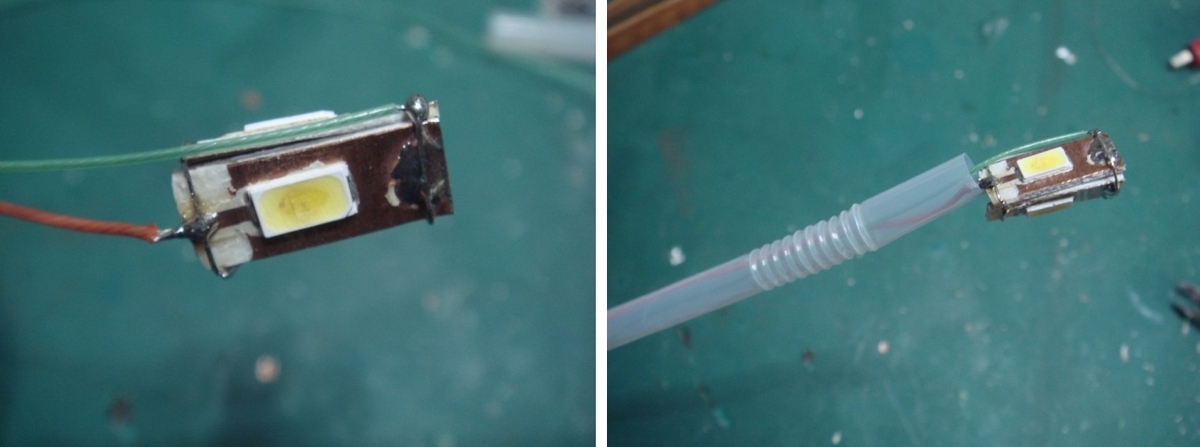

電源線の取り付けとLEDの柱となるストローを取り付けます。

LEDを熱収縮チューブでストローに固定です。

ここまで出来たら再度LEDが点灯するか確認しておきます。

だんだん説明文が1行の手抜きになってきた(笑)

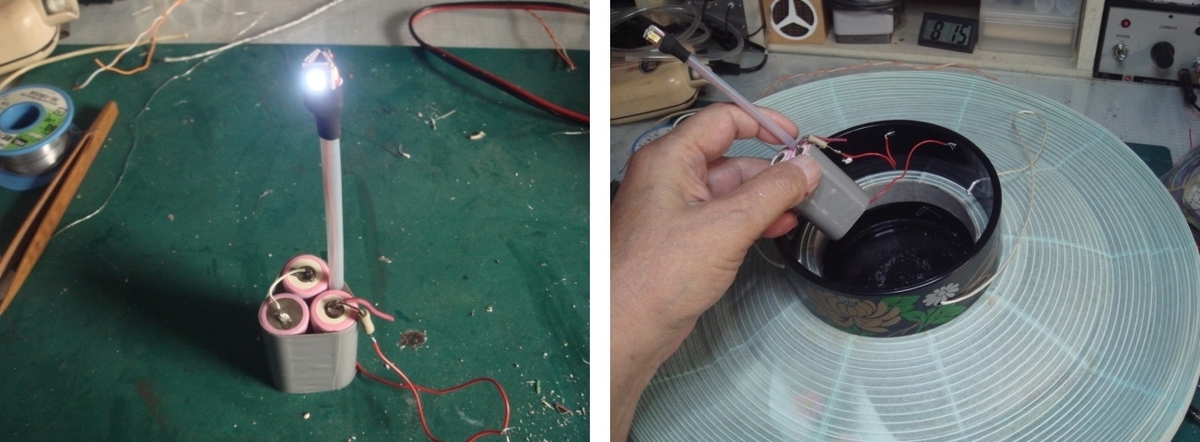

後は手持ちのニッカドバッテリーを3個直列に繋いでLED照明の電源とします、バッテリーでも点灯したら盆提灯の中に入れ配線を底の穴からチョット出して配線ネジリスイッチにしておきます、バッテリーの真ん中の隙間に丁度ローソクのクギが刺さる様になっています。

部屋の中なのでパッとしませんが夕方玄関先ではきれいな光を放った盆提灯となりました、これで風の強い日でも安心ですヽ(^o^)丿

by(^0_0^)nap



今日は愛知県岡崎市の花火大会でした。

8月1は恒例の岡崎市の花火大会です、今年はなぜか升席が抽選で当たったので娘夫婦や孫たちと一緒に妻が鮭のおにぎりを作って花火を見に行ってます。


www.youtube.com

napは涼しいエアコンの効いた部屋で50MHzのAMロールコールへ参加するため待機中

*花火の動画が旨くアップロード出来なくてゴタゴタしてたら同じ花火大会の動画が2件youtubeアップロードしてしまった!(^^)! ヤイヤイまっ良いか!!

by(^0_0^)nap



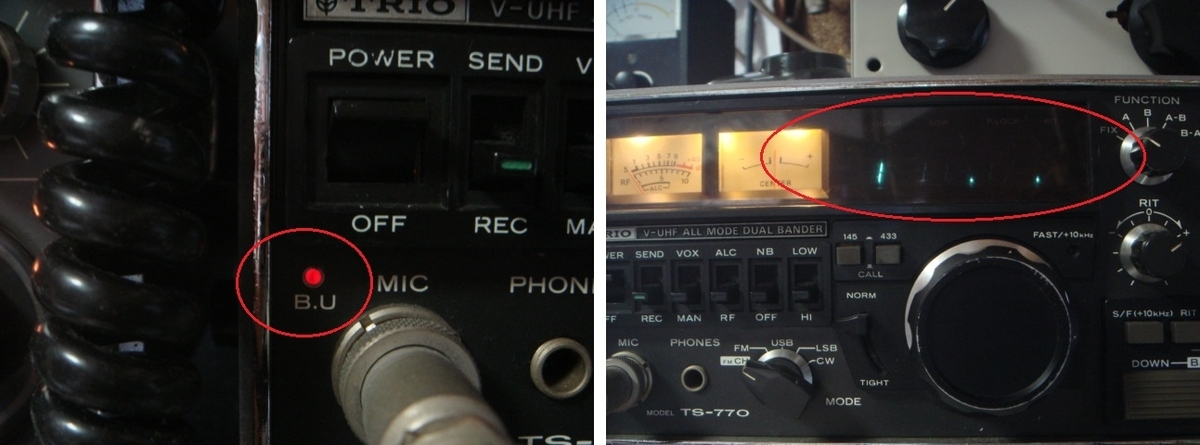

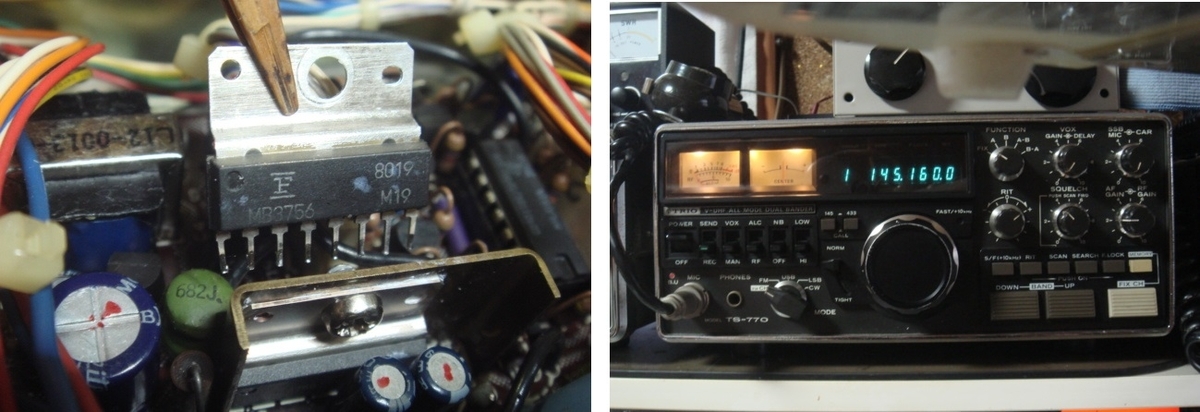

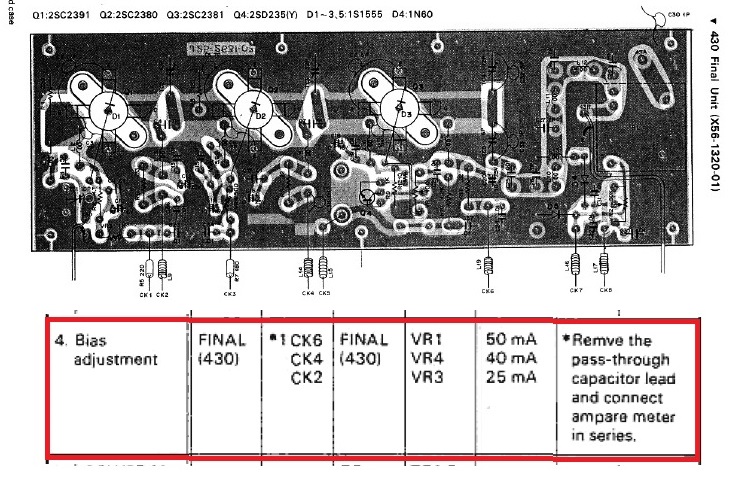

TS-770 SSBが変になった Ⅲ

前回Sメーターの振れっぱなしをRFユニットにあるVR5とVR6で強制的に定位置に調整したが、ただSメーターの位置が変わっただけでSSB低周波出力の減少対策にはなっていなかった。

そこで再度SSB低周波出力の減少原因を調べることにした、まずはRFユニットのVR5.VR6を元の位置に戻した。

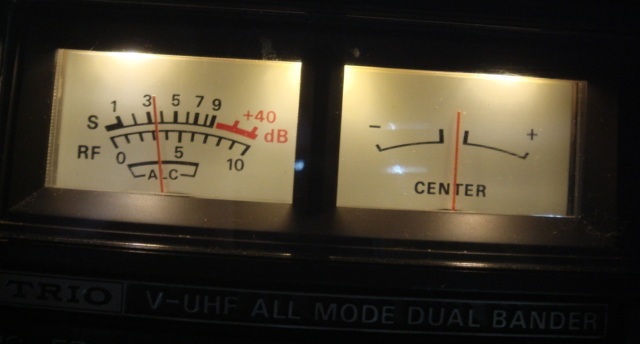

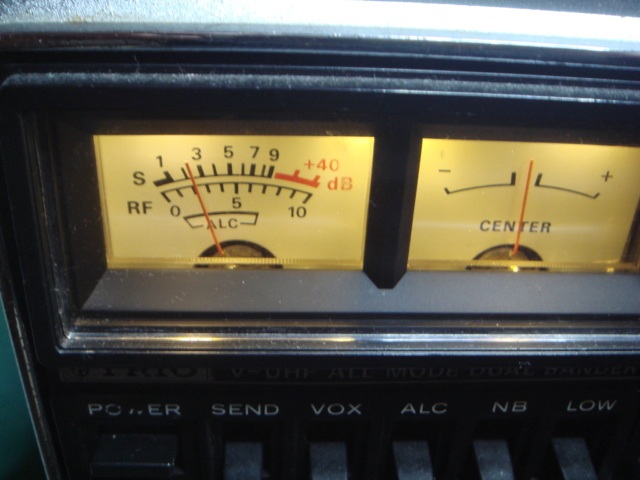

正常時だったころはRFゲインのVRを時計方向に回すとゲイン最大でSメーターの針は目盛り0付近で止まるのだが今はゲイン最大でもSメーター3目盛りぐらいまでしか戻らなくなっている

感覚的にはRFゲインが絞られて元の最大ゲインに戻ってない様な感覚です。

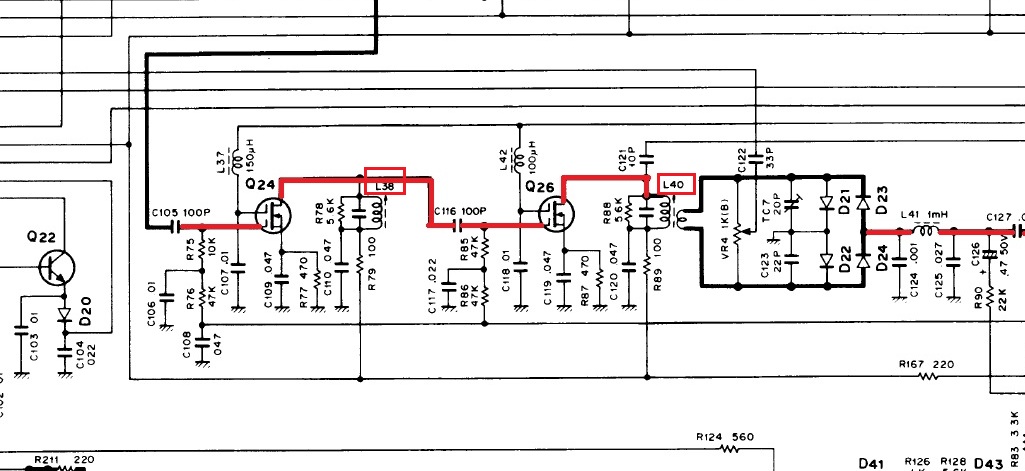

まずは前回調べたSSB用の増幅回路を調べることにしたSGでCW信号を入れてL38とL40の同調を見たがほとんどズレていなかったのでここの同調ずれによるゲイン低下ではない様です後の増幅回路はFMと兼用なので問題ないと思ってる。

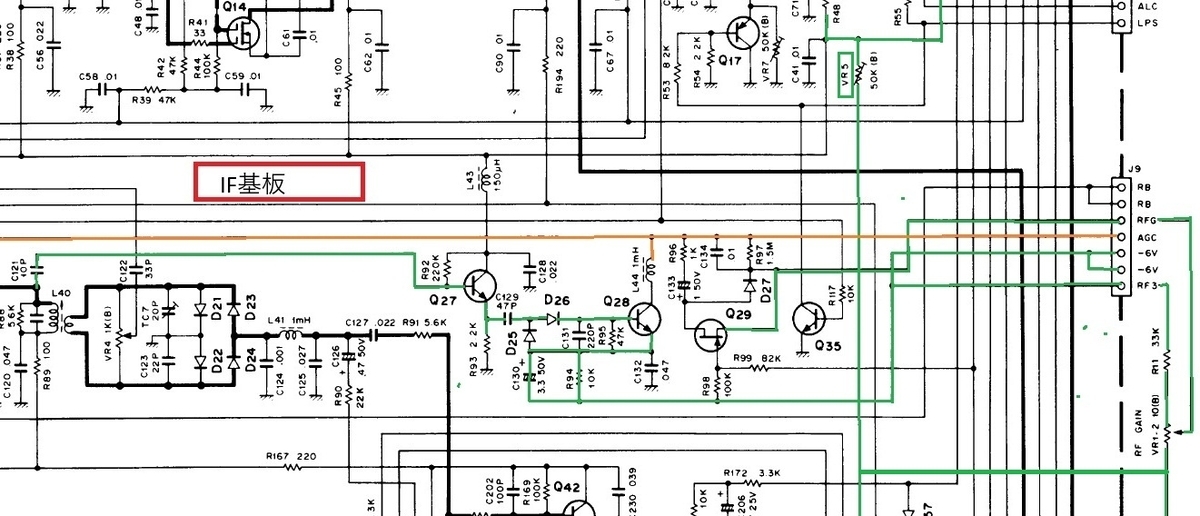

さてIF回路ではないとするとあとゲインを変化させているのはAGC回路とRFゲイン調整回路ですね~回路はこんな風です。

回路的にはAGCには調整個所は無い様ですがRFゲイン部にはVR5が有りますね~

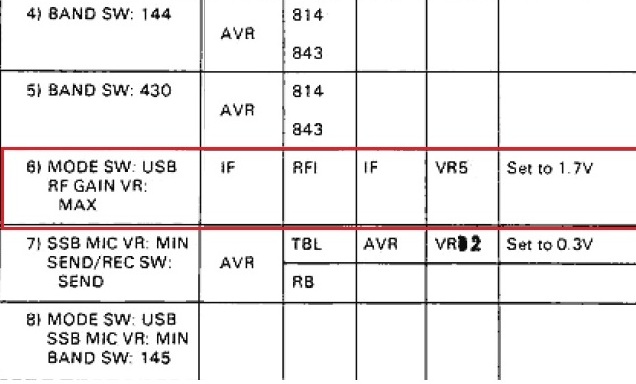

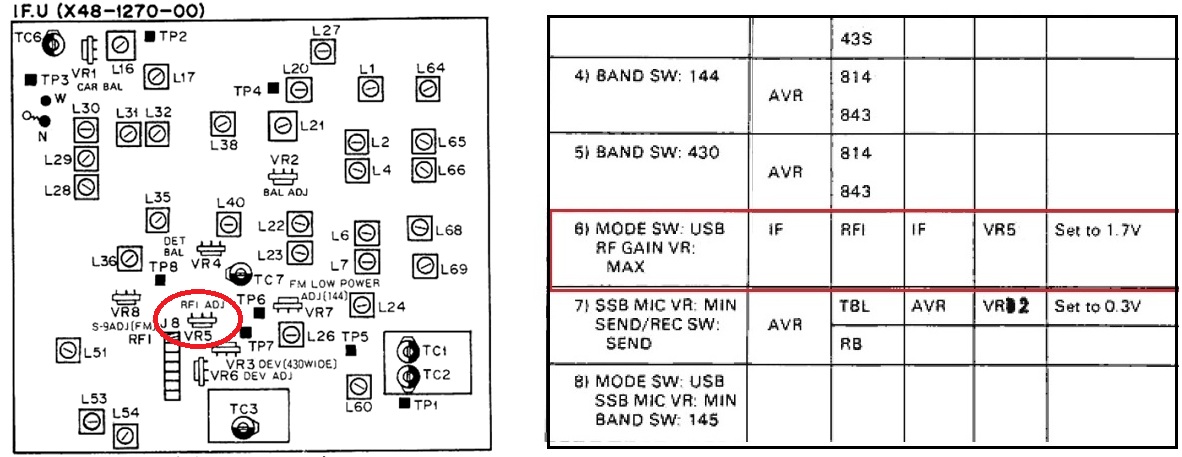

取説によるとVR5は・・・

SET to 1.7Vにせよと書いてあるが前回でも書いたように何処で1.7V測定するのかテストポイントが解らんヽ(^o^)丿

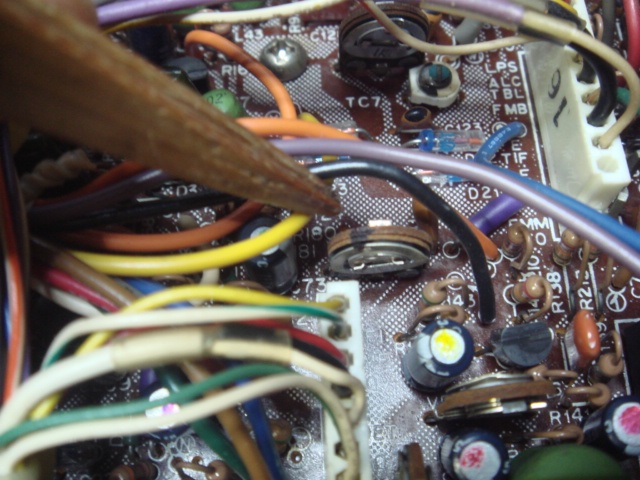

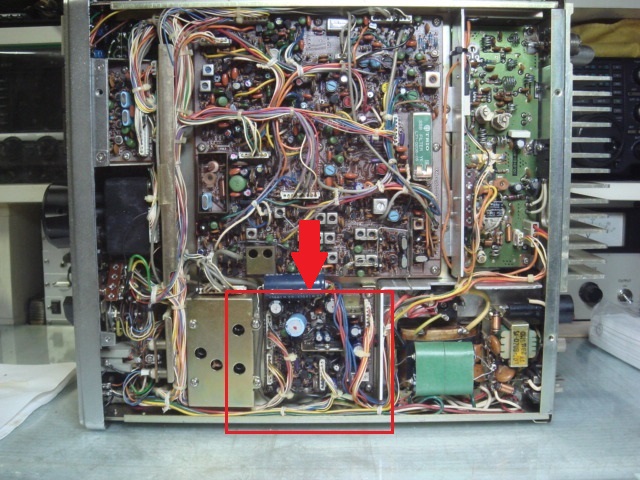

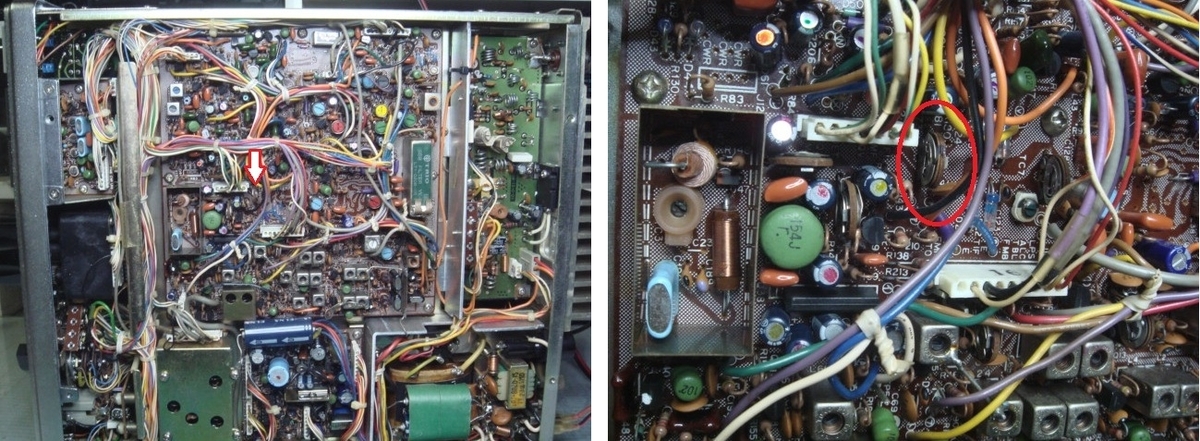

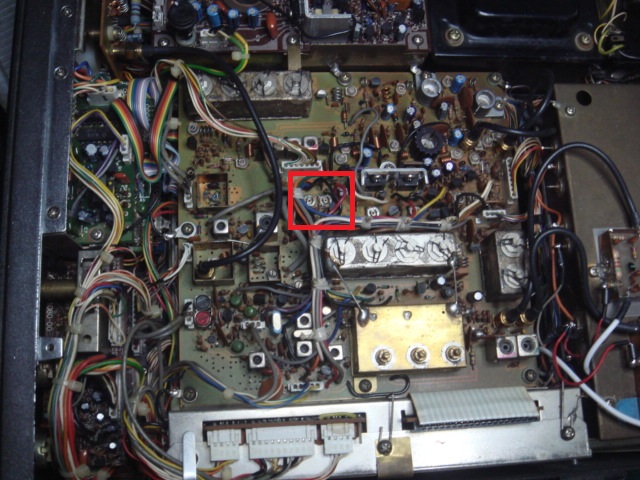

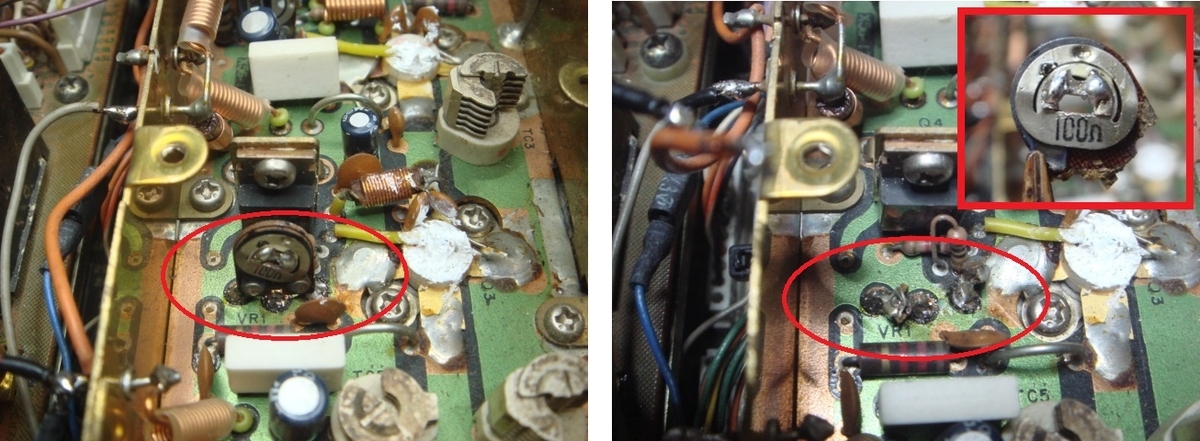

仕方ないのでSメーターが0目盛りになる様にVR5を回して見る事にしたVR5の場所はIFユニットのこの位置にあった。

このVR5を調整した、まずは動かす前にマーキングです。

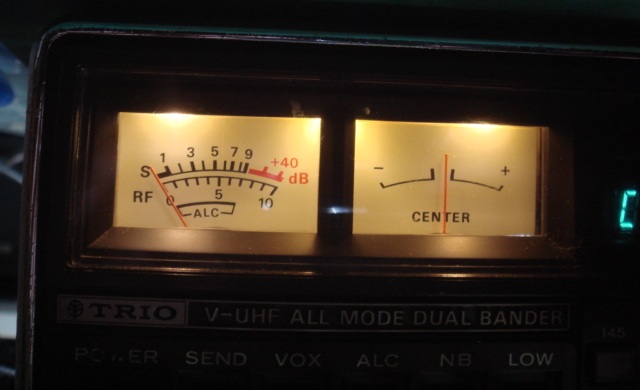

で~Sメーターを見ながらVR5を回して目盛り0付近まで調整して見た。

VR5を回していくと低周波出力がググっと上がってきました、やはりRFゲインが絞られていたようですFMと比べても違和感のない以前の状態に戻りましたヽ(^o^)丿

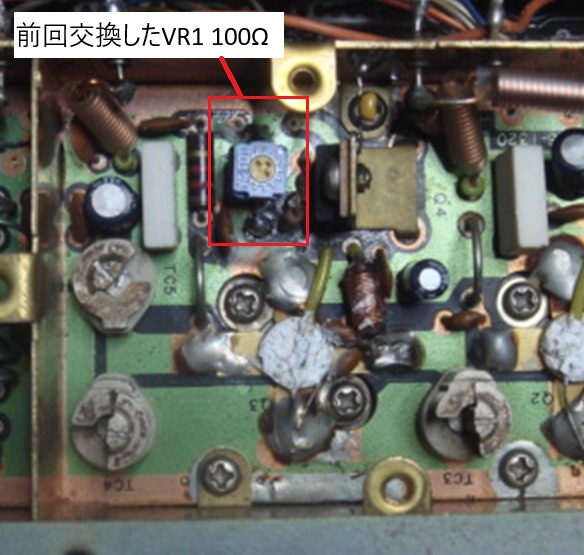

なんかここら辺は過電流修理の時あっこっちのVRを触り散らかした様な記憶があるもしかして意味も知らずに触った罰かもしれない(笑)

教訓として不具合が出るとうまく修理できずパニックになってやみくもに回せるところはグリグリいじくるのはダメと反省した(笑)

by(^0_0^)nap





TS-770 SSBが変になったⅡ

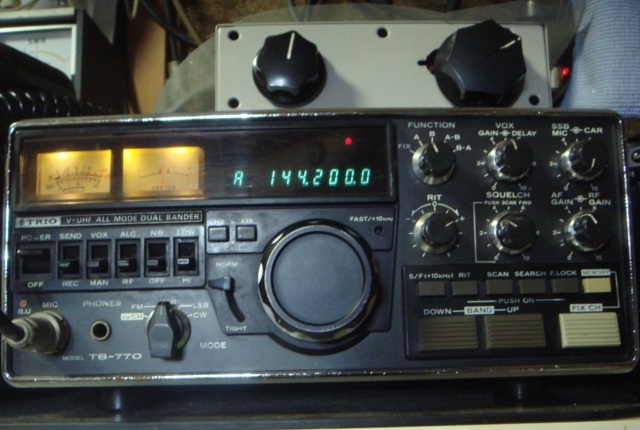

TS-770のSSBモードでSメーターが振れだして感度が悪くなったような気がしたFMモードでは問題ないので取り合えずSメーター回路を調べることにした。

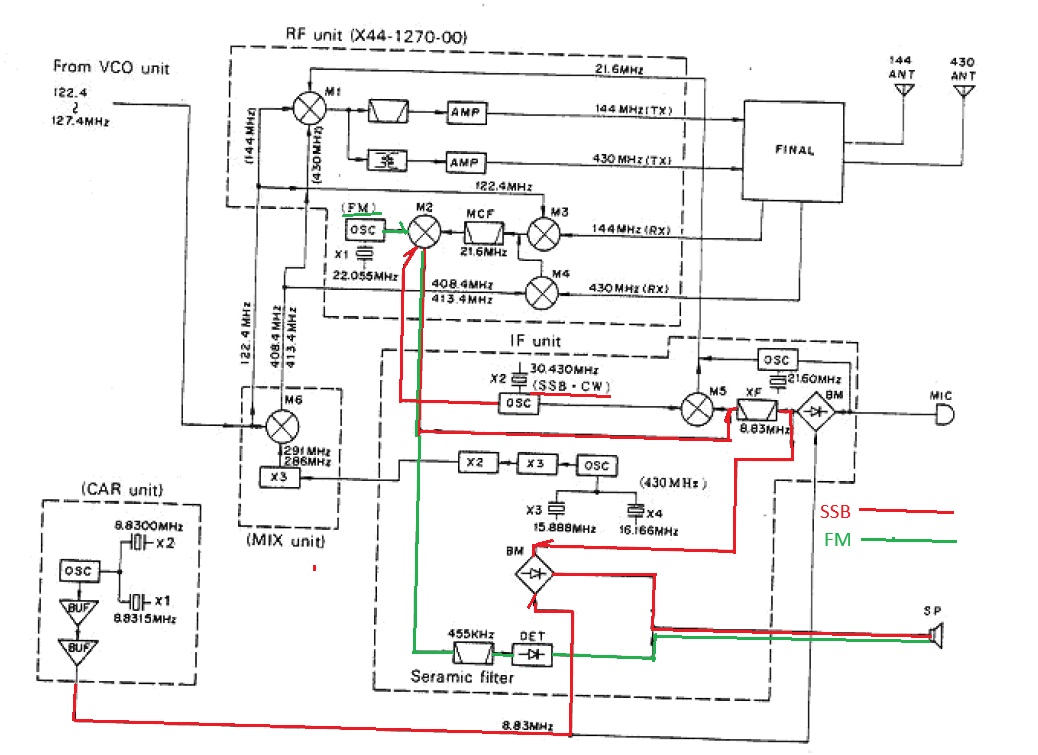

144も430も同じ症状なのでSSB用の共通回路かな~などといつものようにブロックダイアグラム回路でSSBの信号回路を見て妄想することにした。

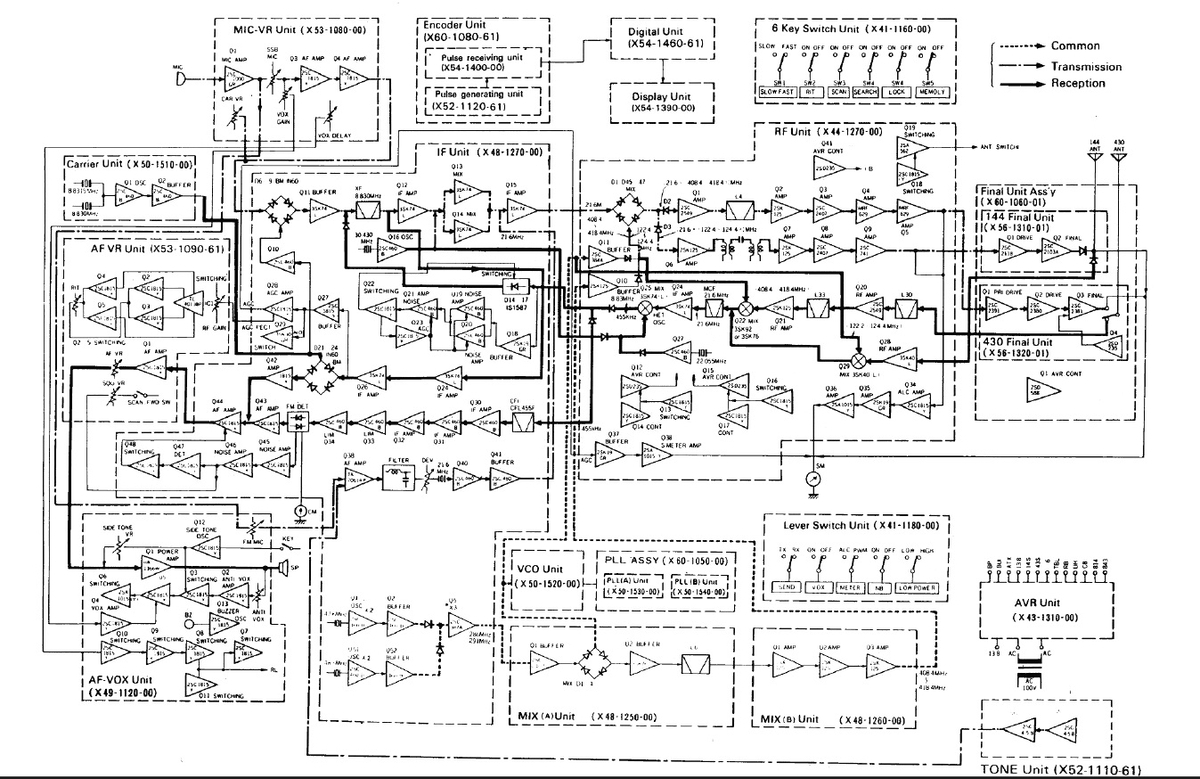

上図ブロックダイアグラムで大体の信号の流れを確認したら次はどの素子を通っているのか下図のブロックダイアグラムで再度確認した。

受信トップ回路はFMもSSBも共通回路なので問題はSSBジェネレーター部かな~解らん(笑)

取り合えずSメーター回路を探ってメター振れを探ってみた、フル外国語バージョンなので単語ひとつずつ拾って探した。

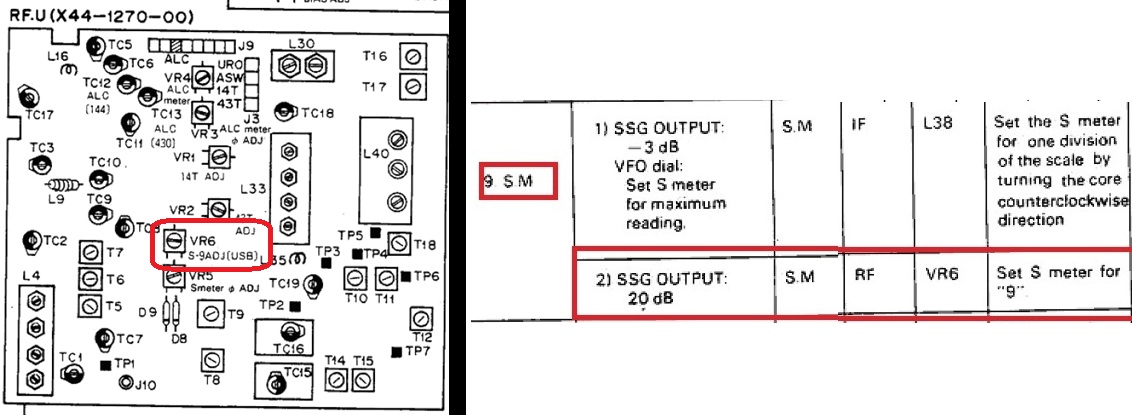

私のSGではdBがあてにならないが大まかにS9になるようにVR6をひねくった(笑)

実際はもう一つ付いているVR5も調整した。

もう一つの調整がIFユニットで・・・・SSBでメーターの調整はこの様にせよって書いてあるがどこで1.7Vを計るのか解らん(笑)

RFユニットのVR6の場所はリグ上面のココにある。ヽ(^o^)丿

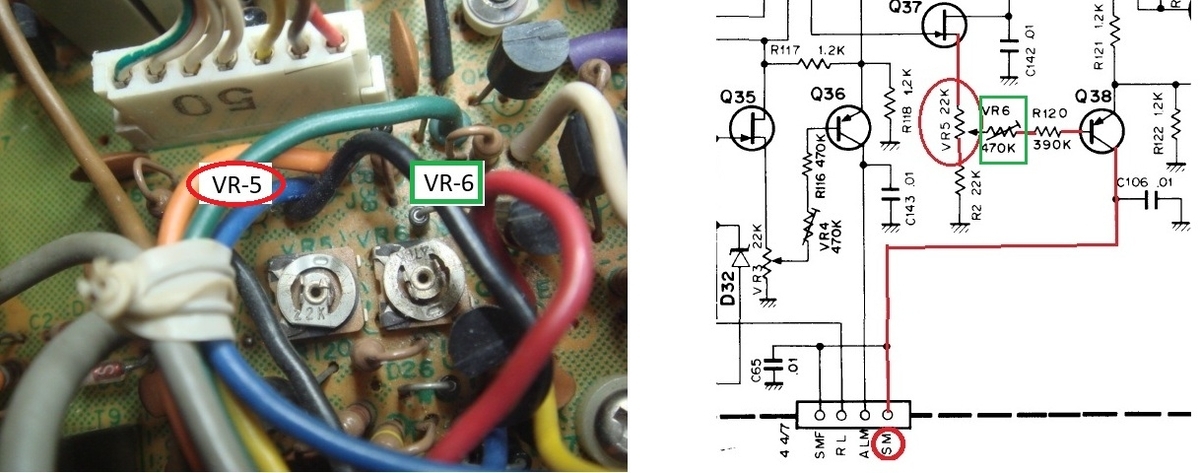

調整したRFユニットのVR6で回路図を見ると解るがVR5も直列につながっている

Sメーターは定位置に収まったがRFゲイン一杯に上げても何だか音量がついてこないFMモードは問題ない低周波出力なのだがSSBだと蚊の鳴くような音声出力でどこかで信号が詰まっている様で気分は不完全燃焼です・・・ああ~気に入らん(笑)

つづく

by(^0_0^)nap
