試作したＡＮＴの正式版です、内容は同じなので連続写真でごまかします。。。。<m(__)m>
コイルの先端キャップの制作です。
マッチングコイルのスペース巻き先端処理です。
コイルと同軸の接続部の制作です。
完成した給電部です。
３．６のグラスロッドと塩ビ水道管でのアダプターを工作してアンテナエレメントホルダーの制作です。
塩ビパイプ部に給電部を収納しグラスロッド部に３．５ミリのアルミ線エレメントが入ります。
今日は天候も回復したので軒先に新設したＴＶアンテナ固定金具を取り付けて５０ＭＨｚ１/２λアンテナをあげました。

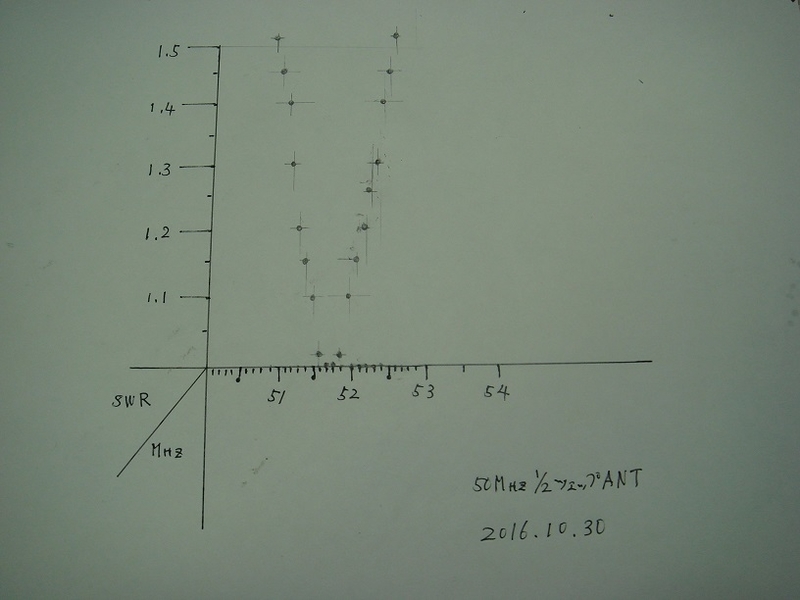

早速ワッチすると外来ノイズがバリバリ入ってきますまいったな～設置場所が悪かったか気を取り直してＳＷＲを測定して見た、ＳＷＲ計と送信周波数を交互にプロットして見ました。
やっぱりな～室内で調整したので外の環境では共振点が５００ＫＨｚぐらい上になってしまった。
ＦＭ専用のＡＮＴですね～これじゃー５０ＭＨｚのＡＭ、ＳＳＢは無理しょうがないからもう一本今度はダイポールでも作ってローテーターで回すようにするかな～
ｂｙ(^0_0^)ｎａｐ
