私がゲルマラジオを作ったのが中学1年の頃で宮城県の多賀城町いたころでラジオ放送局は八木山にある東北放送です。
時代の流れに乗って深夜放送も始まりそのテーマが今でも覚えています「９５００万人のポプピュラーリクエスト」でした、最初の頃はリクエストのハガキが2枚来ただの今週は10枚来たなどで盛り上がった放送でしたその放送をゲルマラジオで聞いていたのです(^o^)／

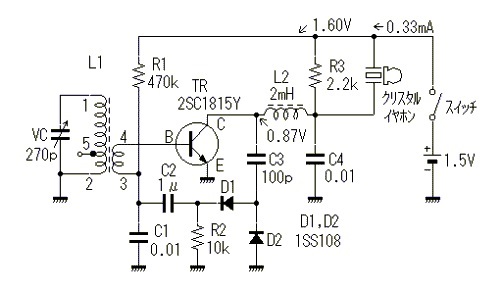

さて、孫の夏休みの自由研究でラジオ作りに火が付いた私ですがやっぱりでかい外部アンテナ無しで聞こえるラジオを作って見たいと言う事で手始めに1石レフレックスラジオにトライします。

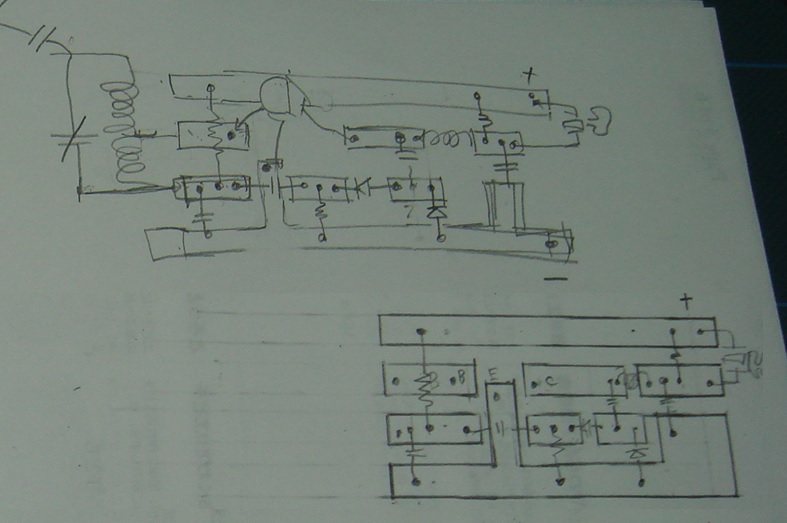

前回と同様にこのままプリントパターンを考えますってそのままです(笑)

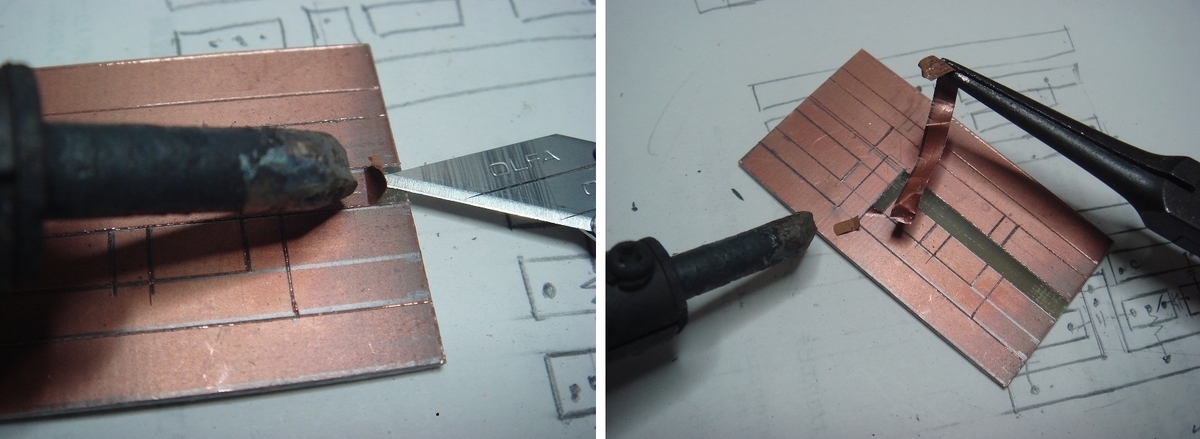

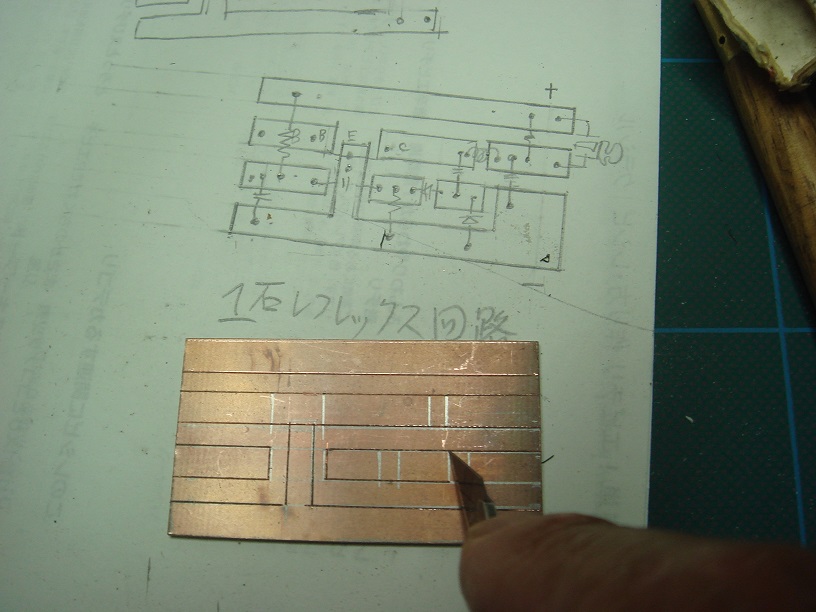

プリント板にパターンが書けたらプリント板にカッターナイフで切り込みを入れていきますその後半田こてで不要な部分を温めて剥がしていく。
まず半田こてで温めたプリント箔の端っこをカッターナイフで剥いで次にラジオペンチでつまんで箔を温めながら剥離させ不要銅箔部を剥がしていきます。
なれるとスルスルと気持ちよく銅箔が剥がれて行きます要はプリントパターンを半田こてで熱し過ぎるとパンと言って剥離するのを利用しただけです(;^ω^)

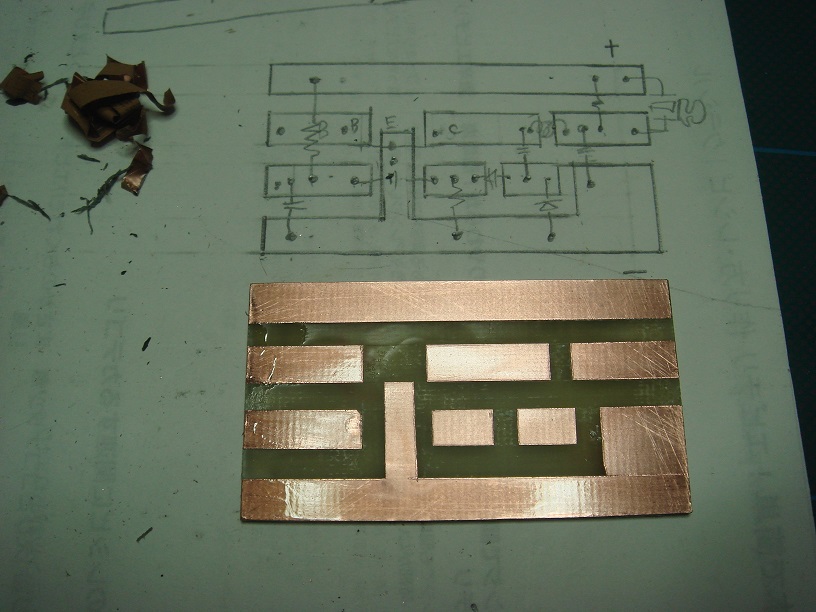

で、剥がし終わったのがコレ
クレンザーで銅箔を磨いてフラックスを塗って準備万端、パーツ用の穴を開けて裏から部品通して組むも良しプリントパター面に組むも良し。
次はパーツ準備です。
つづく
by(^0_0^)nap
