プローブが完成したので終わりにしようかと思ったのだが1作目のプローブが余ったのでこれ用のアンプ部を作って見ようとチャレンジ（笑）

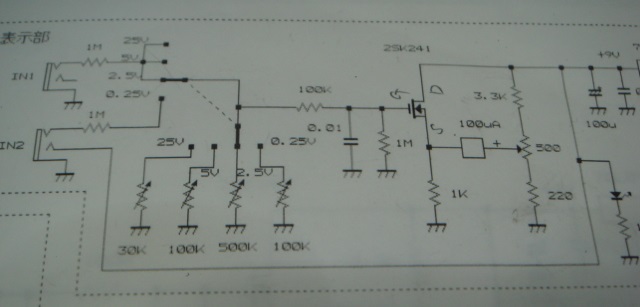

まずは回路図から配線パターンを考えます。

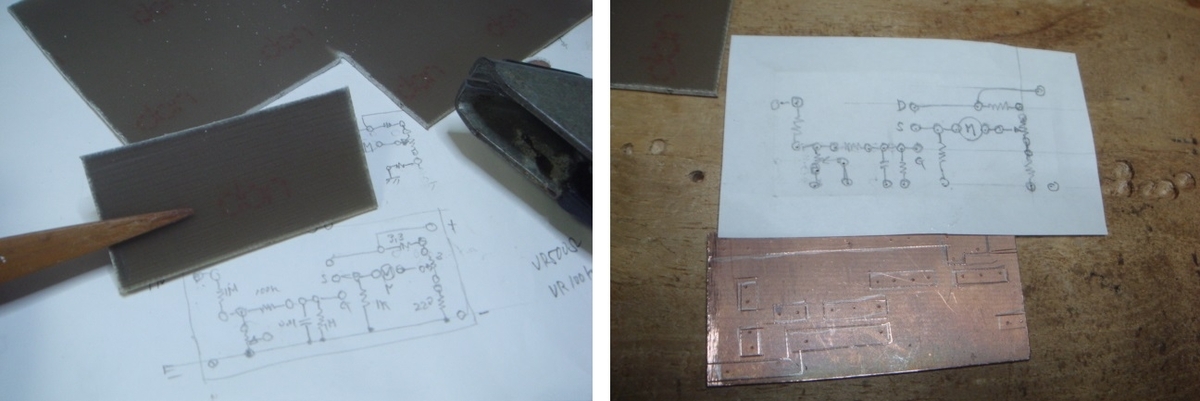

プリント基板の大きさが決まったら基板の切り出しです、例のカッチング工具の出番でパチンバチンとカットです。

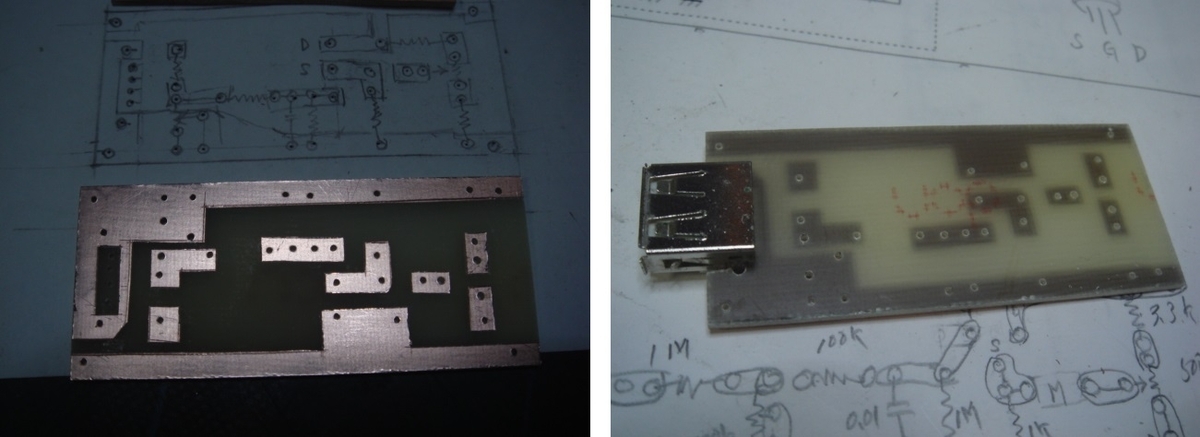

回路図に沿ってプリント板にカッターで切れ目を入れて剥離作業です、これで一応プリント板の完成

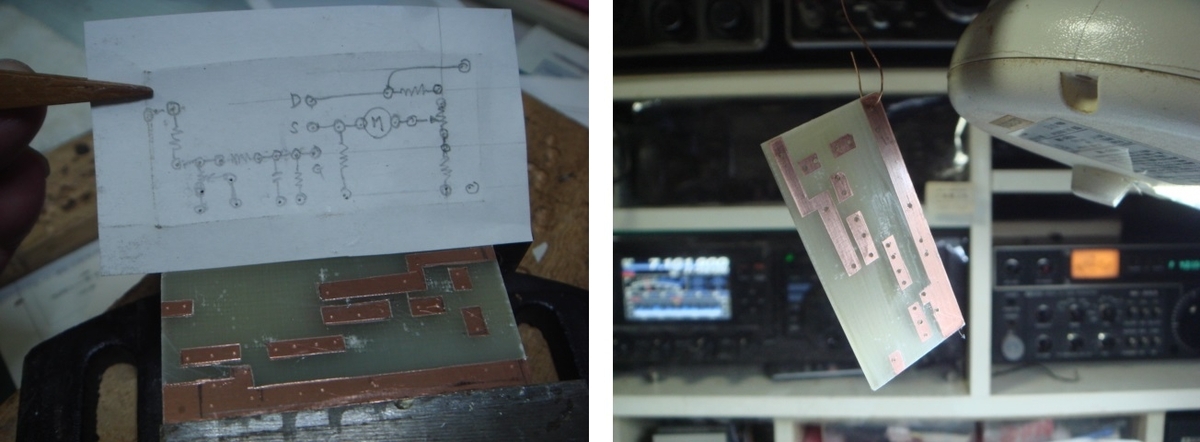

出来たらフラックスを塗って乾くまで放置ですが何か気に入らないのでもう一度パターンを考え直して入力部にUSBコネクターを追加しました(笑)

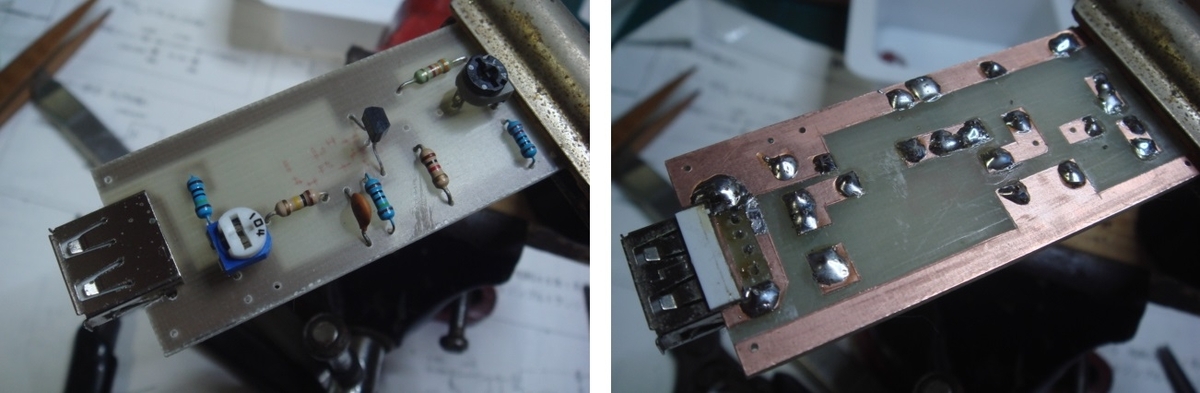

後はボール盤でパーツの穴あけそして半田付けと作業は進みます。
パーツの数が多くないので楽ですね～

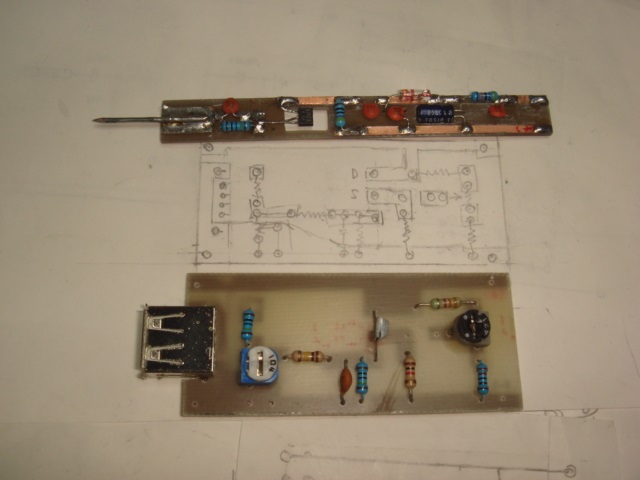

1作目のプローブと今回作ったアンプ基板の出来上がりはこんな感じになりました。
今日はココまでです(^o^)／ つづく
by(^0_0^)nap
