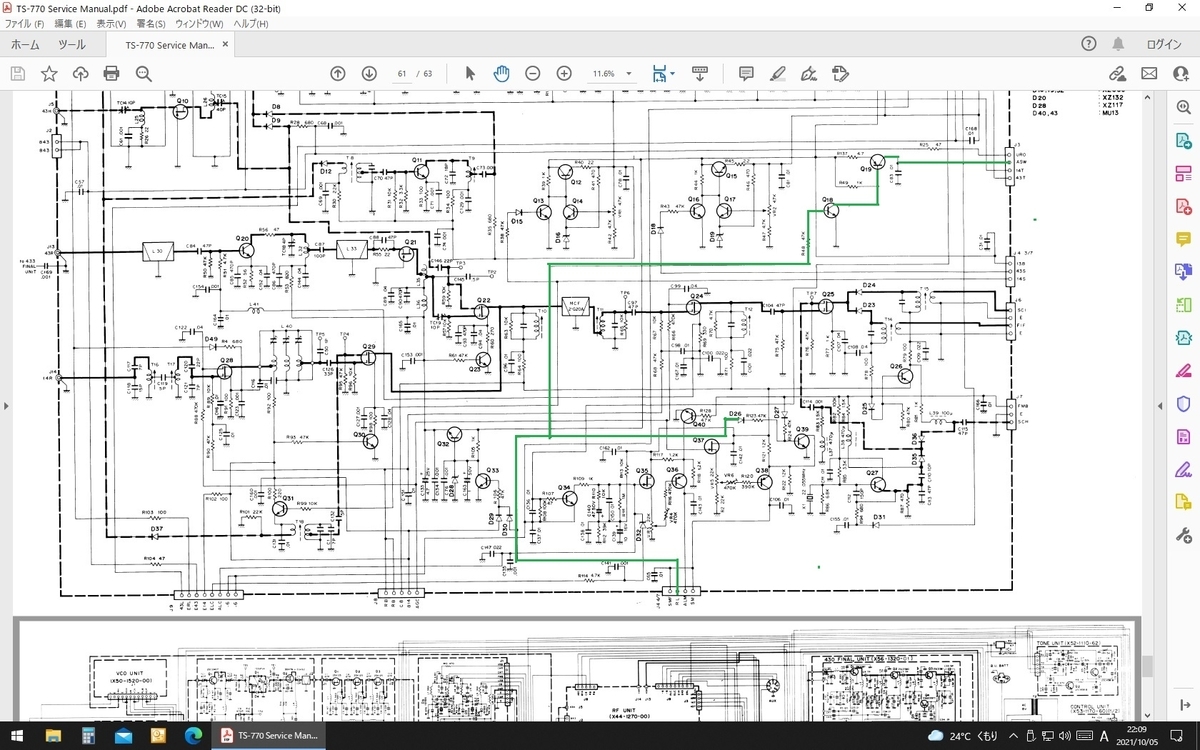

同軸リレーバタつき症状が発生している内に回路確認作業を進めています。
コントロールユニットなるものがリレー回路に入っていますので確認します。

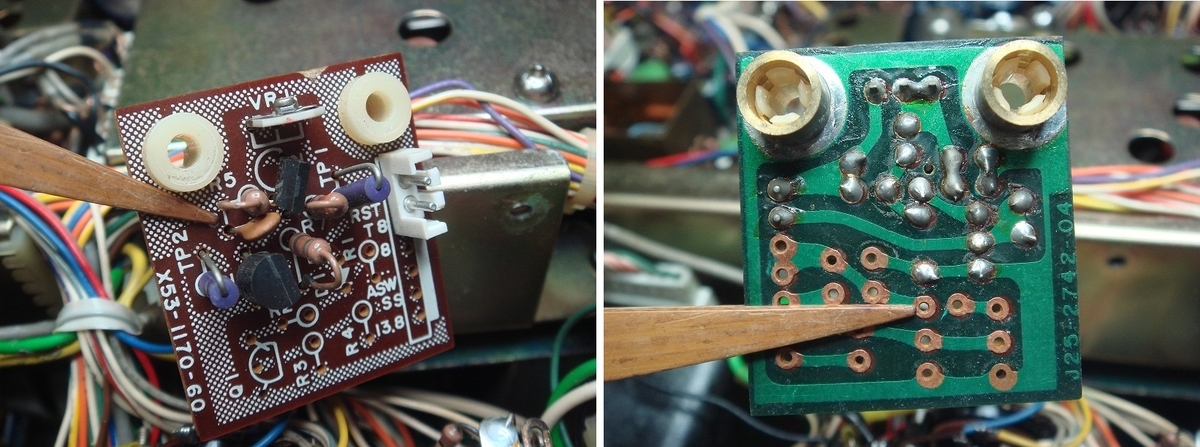

本体はリグの裏側シャシーにビズ止めしてありました。

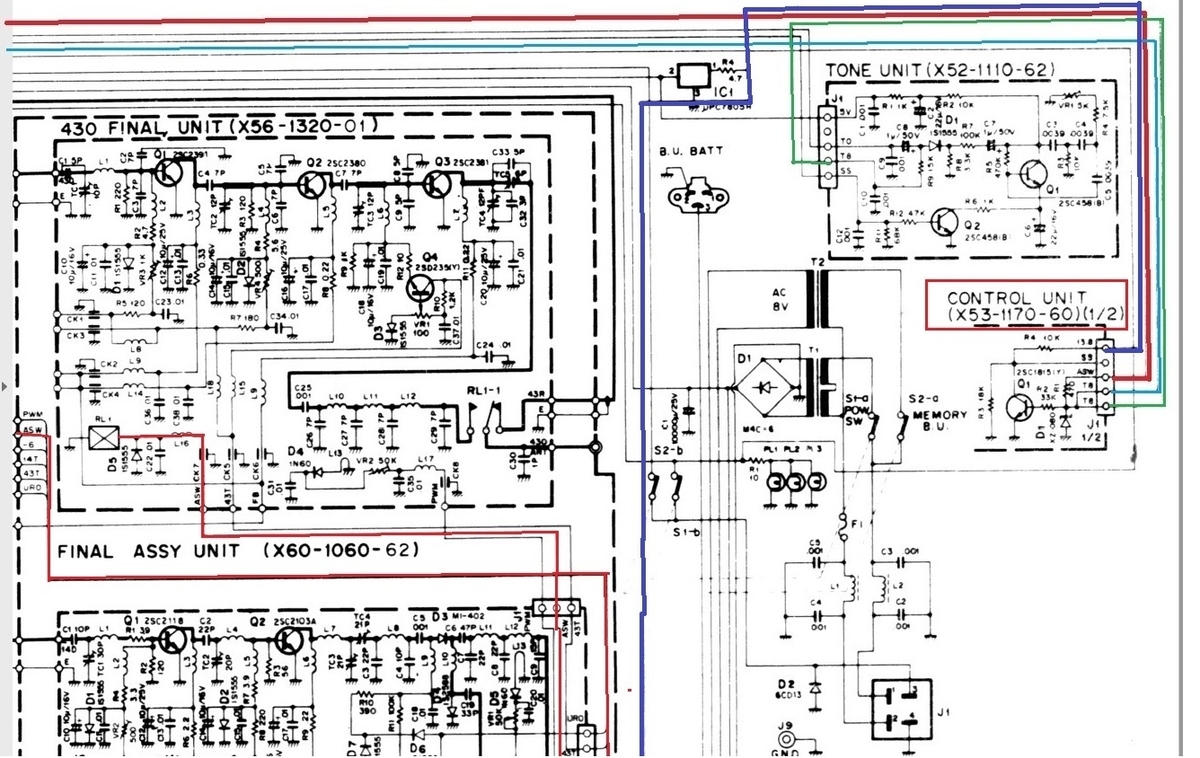

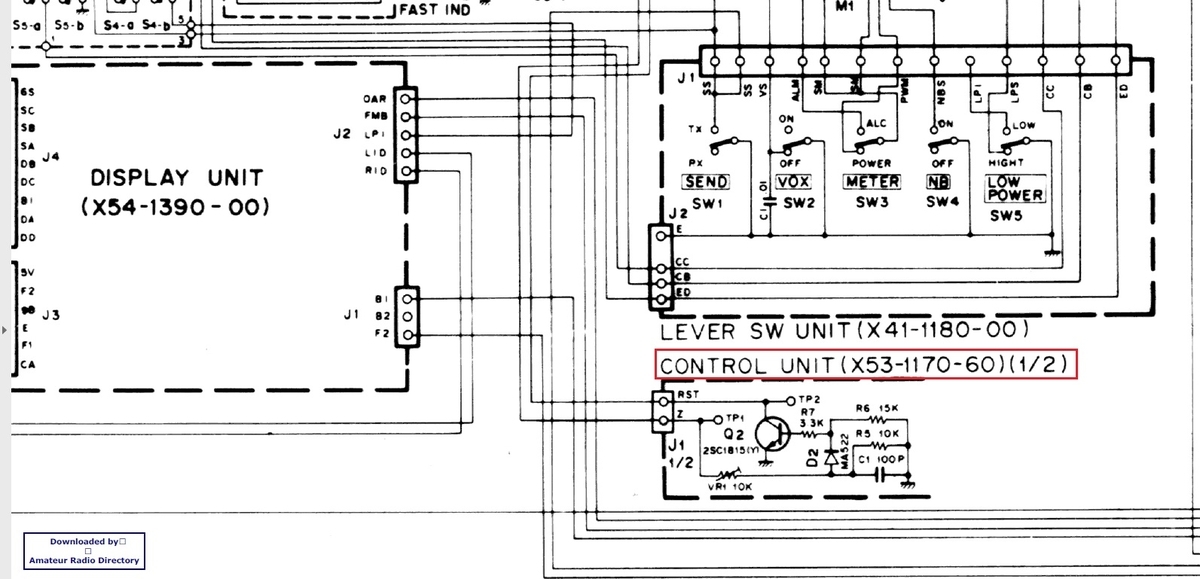

基板はありましたがプリントパターンに半分パーツは乗っていません???しかも肝心のASW信号側です、回路図ではコントロールユニト1/2と書いてありますもう半分の回路はこちらの図面にありました。
確認したかった回路は部品が付いてないので私の持っているTS-770とは違う回路図の様です、困りましたがこの回路は使用してないので次へと調査を進めます。
リレー回路は次のRF基板へと繋がっています。

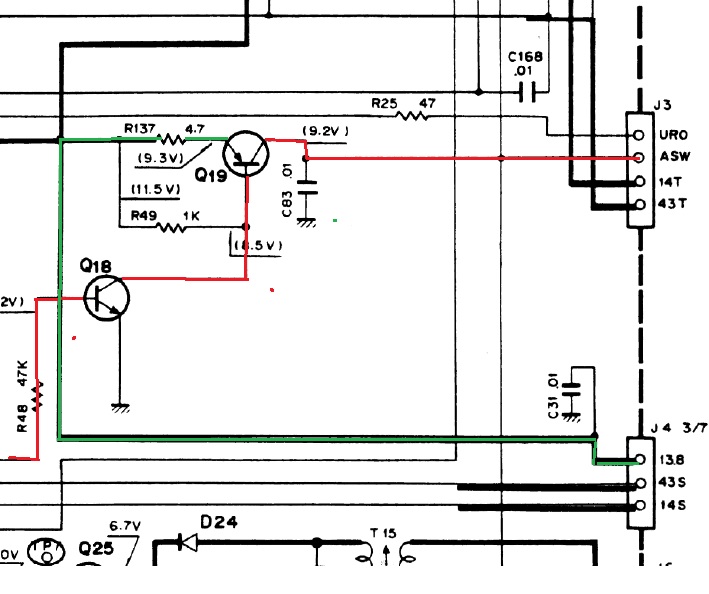

RF基板に入っていくJ3のコネクターを抜くとリレーのバタつきは止まるのでここからトランジスターQ18からQ19のベースに入力され信号でOUT12Ｖ(ASW)が出てリレーがONするようです。
次はQ18ベースに入る信号を追っかけていくとJ4にあるRLたどり着きましたがここでリレーの動作が正常となり不具合調査一時中断です、異常時このJ4［4/7］ コネクター抜くとバタつきは止まるのでこれより先に原因はあると思われます。
続く
訂正です、J4コネクターは4/7と3/7で1個のつながった状態なのでこれ抜くと13.8Ｖの電源も抜けるのでリレーの電源が無くなりバタつきが止まるのが後になって分かりました
