アクティブプローブ実験の続きです。

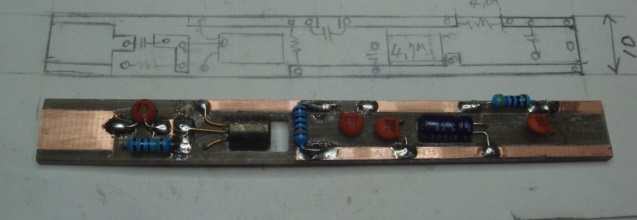

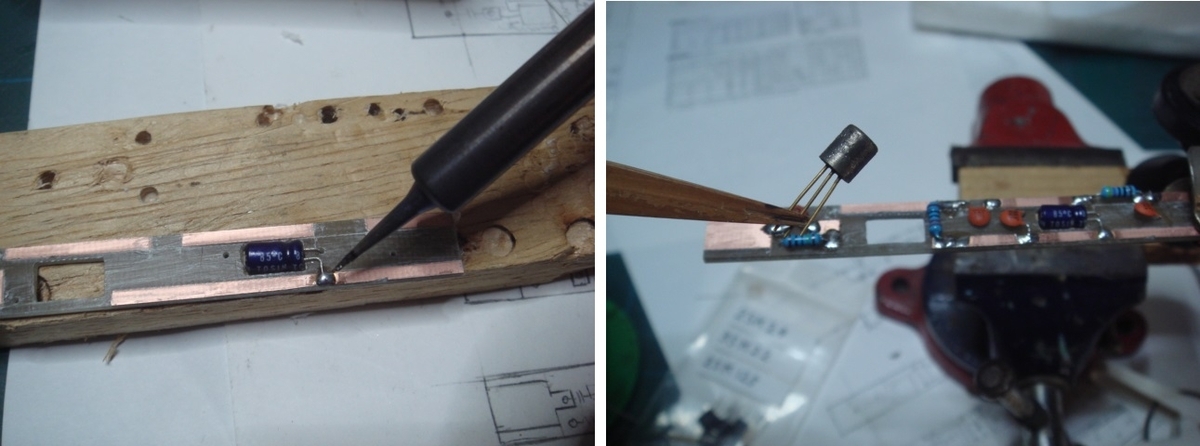

前回プローブ基板が出来たので今回はパーツ類の半田付けからです(^o^)／

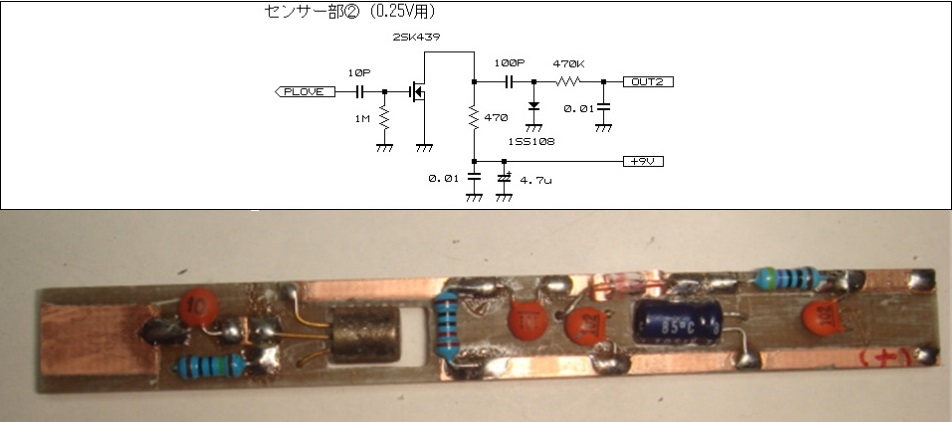

回路図はこれだけ制作記事を書いているとパーツがどこに付くか暗記してしまう（笑）
なんて自慢にもならないことを考えながら半田付け終了(^o^)／

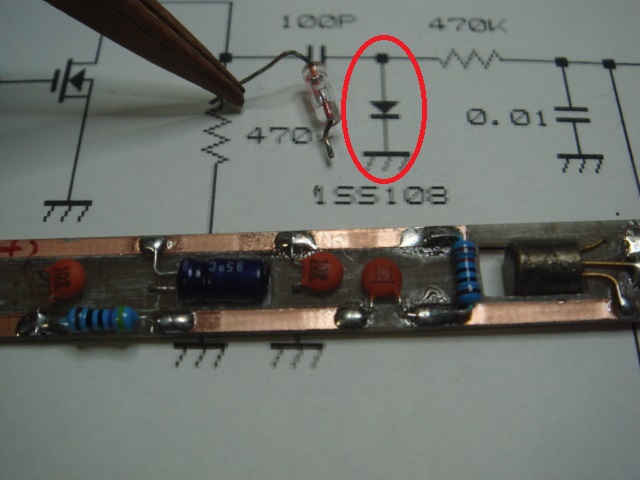

ルンルンでパーツを確認していたらなんか変ですパターン図何枚か書いている内にダイオードが抜けていました。（笑）
抵抗は470Ωから220Ωに変更したのは覚えていたがダイオードが完全に回路から消えていた。

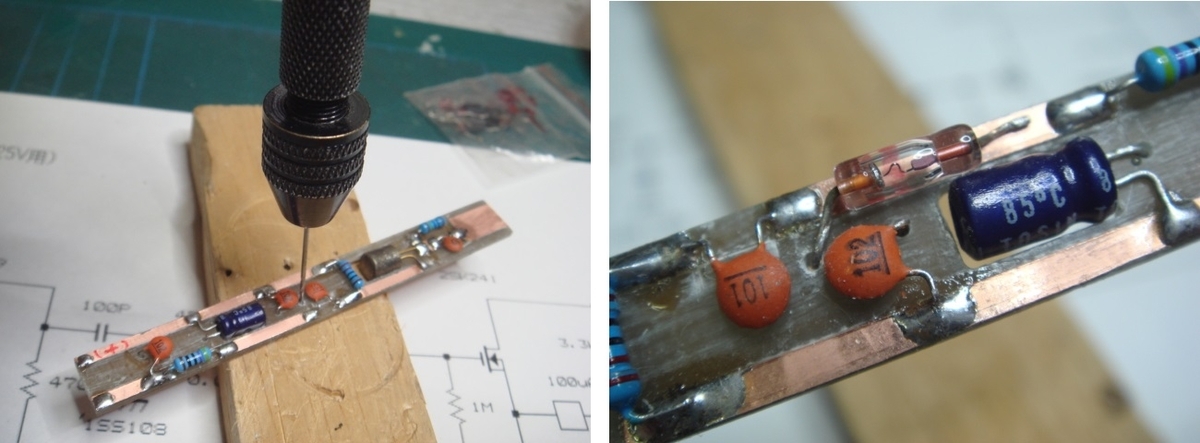

慌ててピンバイスで取付穴を追加してダイオードを半田付けです(^o^)／
多分これで間違いないと思います。
後はプローブ探針と電源、出力線をつけたら単品でテストです。
つづく
