マイクアンプ①

前回MC-50のマイクスタンドにスピーチマイクをセットしてテストしてみたがやっぱりマイクアンプを追加した方が
良い様なので作ってみることに・・・・
ついでに一から動作の勉強もしてみようとネットでいろいろと検索したら有りました。
このサイトに動作と設計方法が載っていましたので参考にした、よく見ると楳キットと同じ回路です。

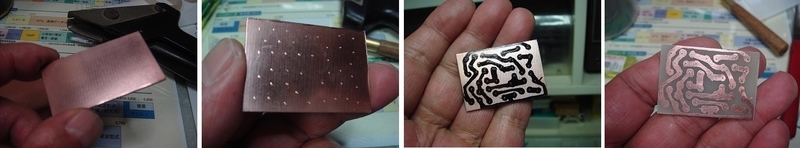

まず、参考回路図からキットと同じプリントパターンを作ります。
プリント版のポチポチ傷は千枚通しで部品の位置を決めるために使います、これしないとドリルの刃が逃げて
穴位置がずれまくります。
イメージ 1
エッチングが終わったら1ミリのドリルで穴開けです。
イメージ 2
仕上げにフラックスを塗って基板は完成です。。。たぶん回路図道理にできているはず・・・・です。
あとは成田商会にパーツの買い出しです。

by(^0_0^)nap
