RC電動カーパーツを再利用した電鍵もどき回転軸タイプの製作ですが今回は接点アームのリターンユニットを最初に作り次にパドル部を製作します。

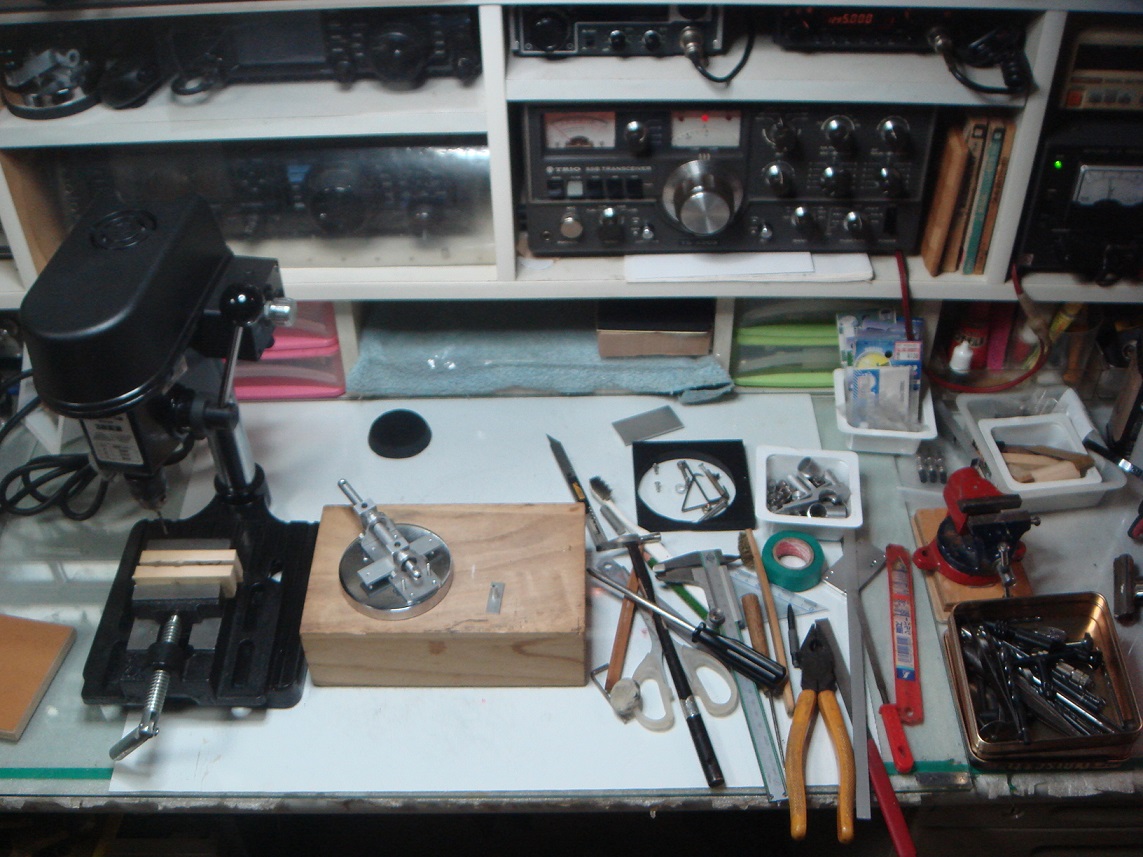

制作風景からスタート(笑)

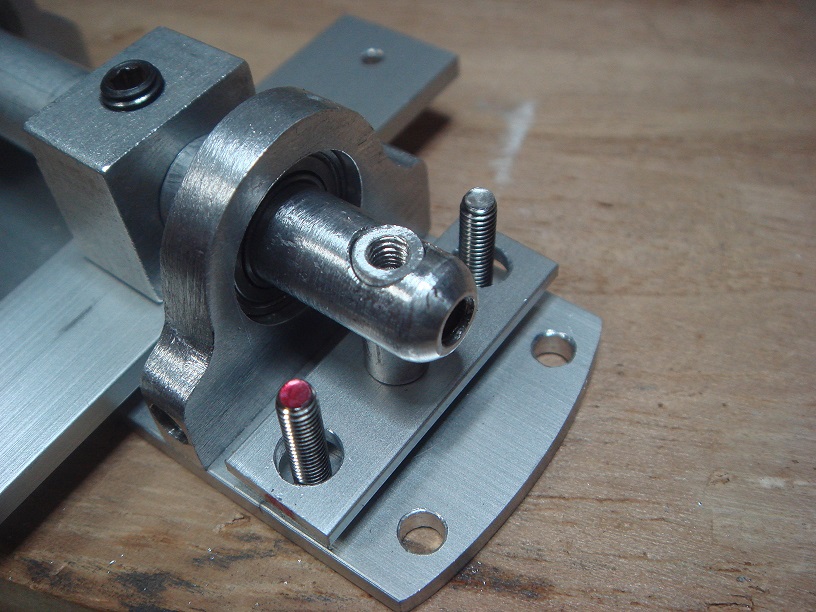

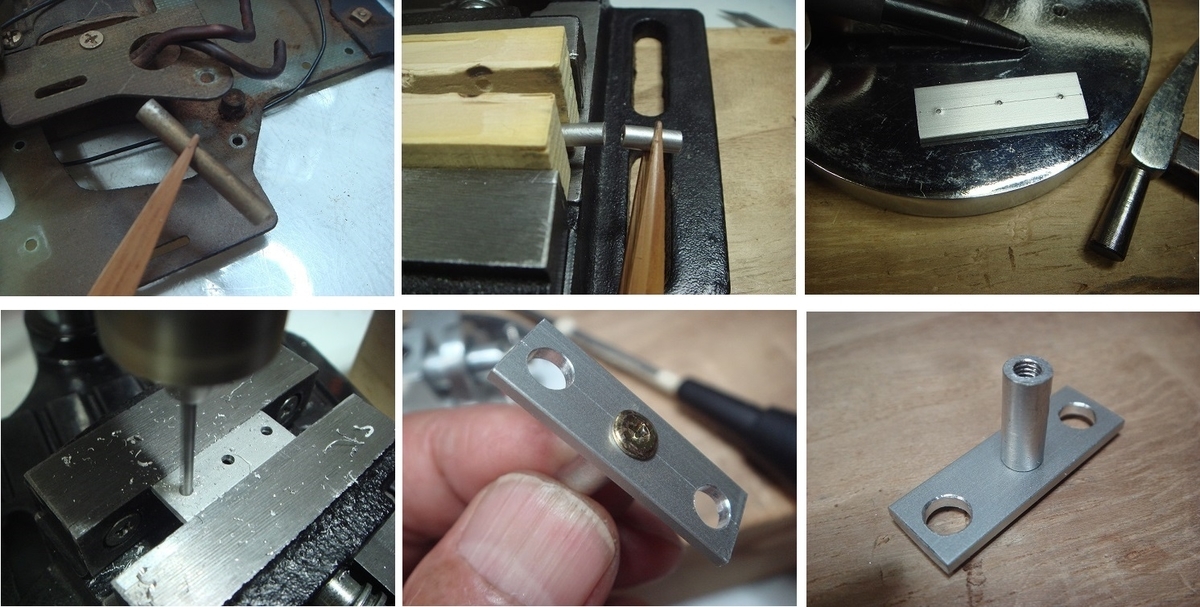

RC電動カーパーツの柱部品を使います必要な長さにカットして支柱としアルミ板を接点アームのリターンスプリング受けとするため加工をしていく。
このパーツは下の写真の様に取り付け圧縮タイプのスプリング受けとなります。
スクイズキーですのでパドルが無いとスプリンク強さの設定が出来ないので次にパドルを作ります。

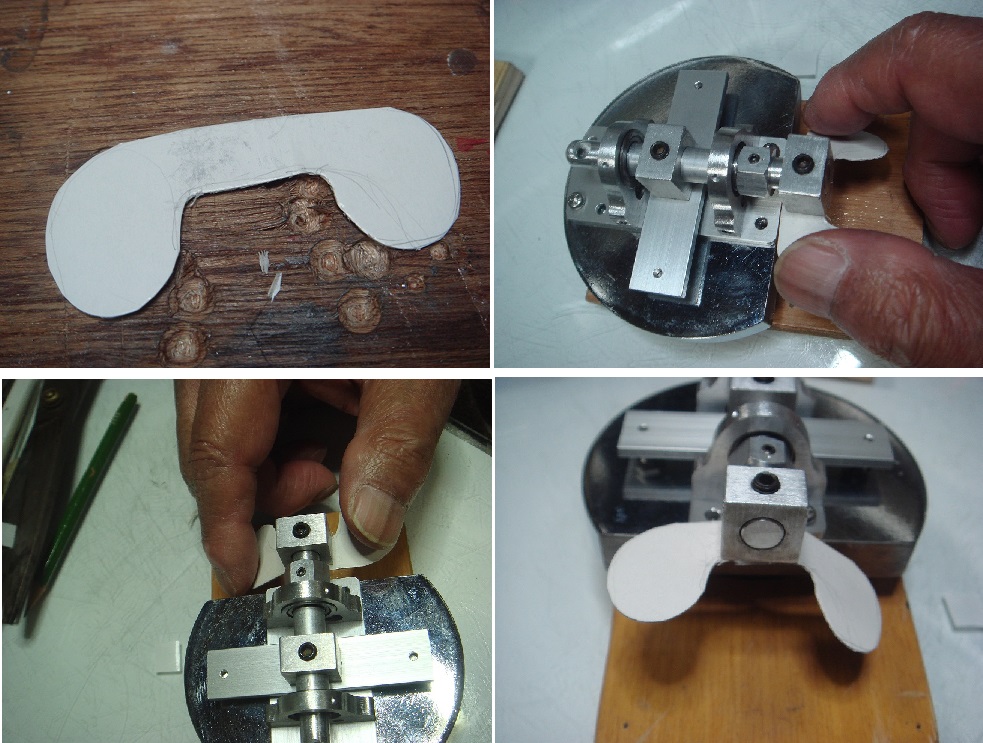

まずはパドル部です、まずアイデアスケッチからボール紙で型紙をおこして実際に本体に付けて雰囲気を確認します。
パドルがへの字になっていますが持った感じが良かったので採用したが・・・・

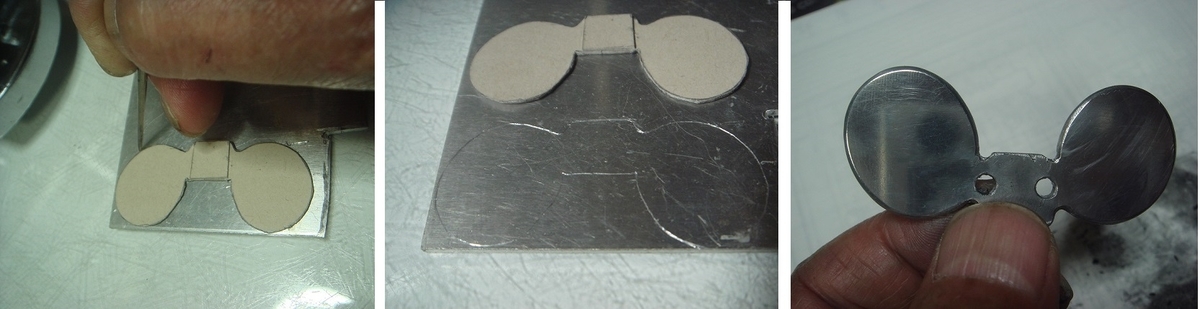

型紙で確認したら１㎜のアルミ板でケガキに沿って切り取り角の面取りと少しだけ磨いて化粧して見ました
実際にとりつけ様子を見ます。
型紙まで作って確認したのですが出来上がるとイマイチ重厚感が無い(;^ω^)
１㎜の板では薄っぺらでパッとしないしパドルの間隔が広い様な違和感が有りました後１ｍｍぐらい狭くしたい。

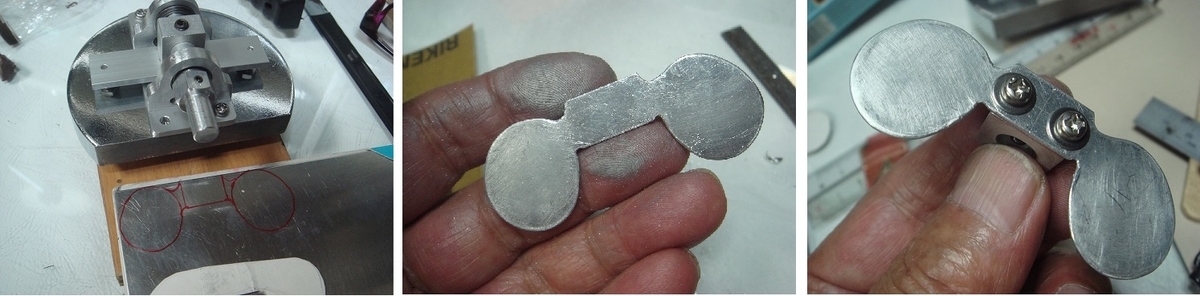

今度は２ｍｍ厚のアルミ板でトライです型紙も少し狭く修正しました。
出来上がったのですが何だかミッキーマウス見たいになっちゃった(笑)

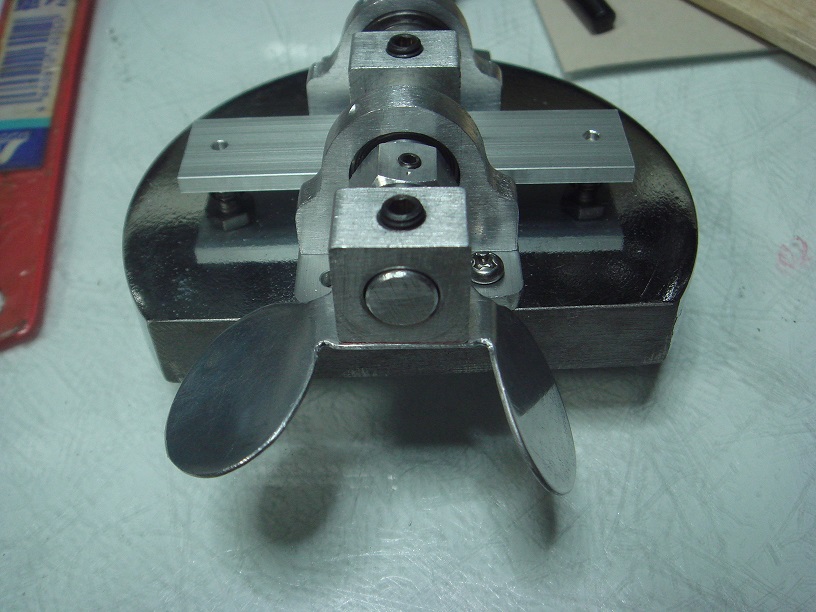

本体に取り付けて再度感触を確かめます、への字はやめてハの字タイプにしました。

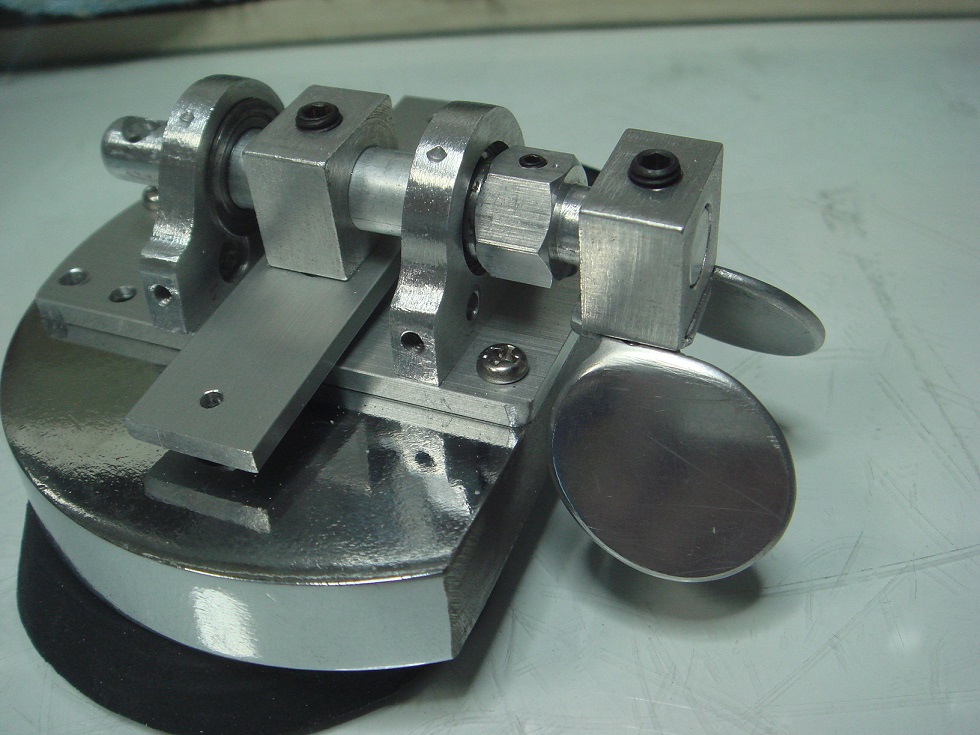

何回かスクイズして感触を確かめましたがまだ改良の余地が有りますが一応これで行きたいと思います、次はリターンスプリングの取り付け調整へ進む予定です。
つづく
