たこ焼きデンギ―ⅩⅢ

チョット無線機に寄り道しましたがたこ焼きデンギ―ヨットの続きです、今回はブームへの艤装パーツの製作と取り付けで前回作った滑車を取り付ける金具からです。

パーツを取り付けるにあたって0.8mmの小さい釘を探したが無かったので虫ピンをカットして代用することにしました。

f:id:nap2:20201112010551j:plain

最初にブームバンク用の滑車取り付け金具をアルミ板から作り虫ピンを5㎜ほどの長さにカットして先端をヤスリで尖らせ釘を作りまました。

f:id:nap2:20201112011558j:plain

パーツが出来たら組付けですドリルで下穴を開けてから釘をラジオペンチなどで挟んで押し込む感じて組付けです。

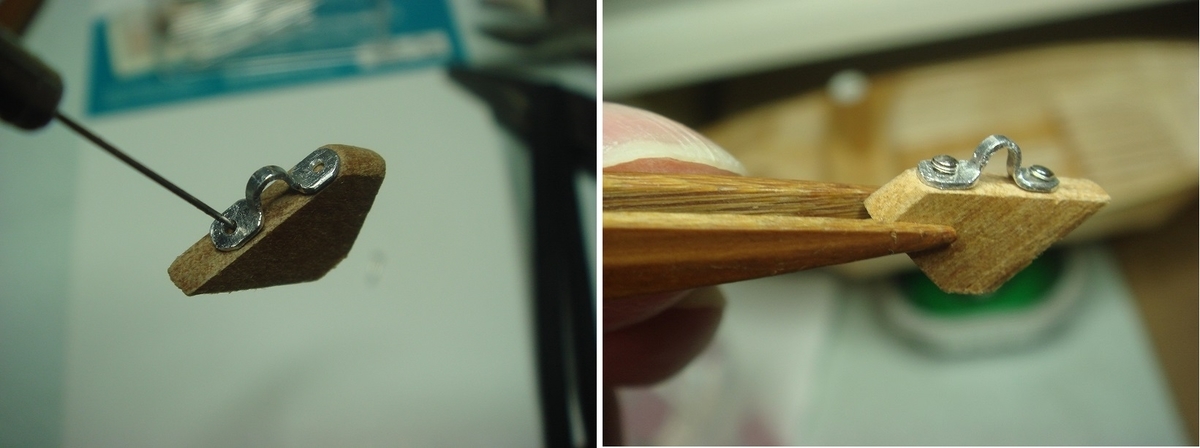

f:id:nap2:20201112012349j:plain

無事に木製パーツも割れることも無く出来たのでマストの下側に接着です。

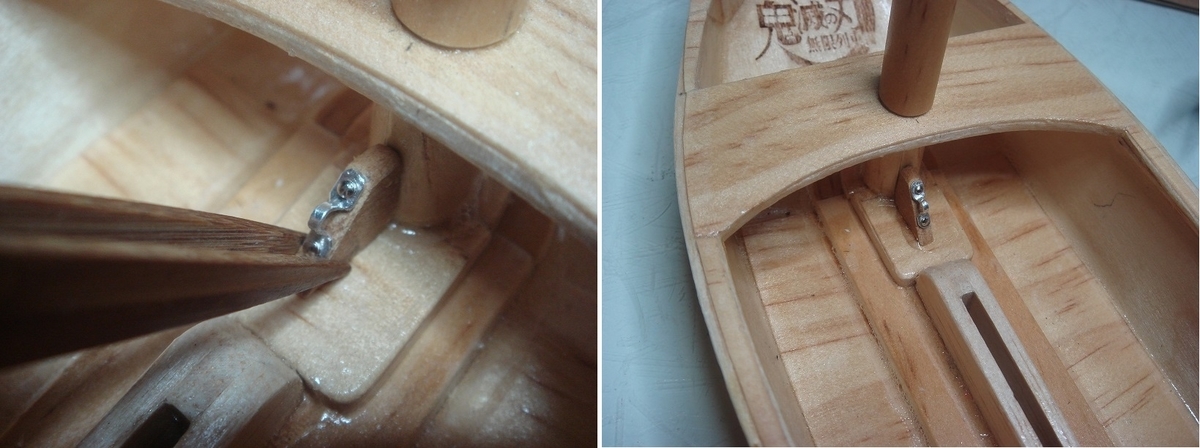

f:id:nap2:20201112012731j:plain

次にブーム側にも滑車取り付け金具の取り付けです、此処もドリルで下穴を明けて釘で固定します。

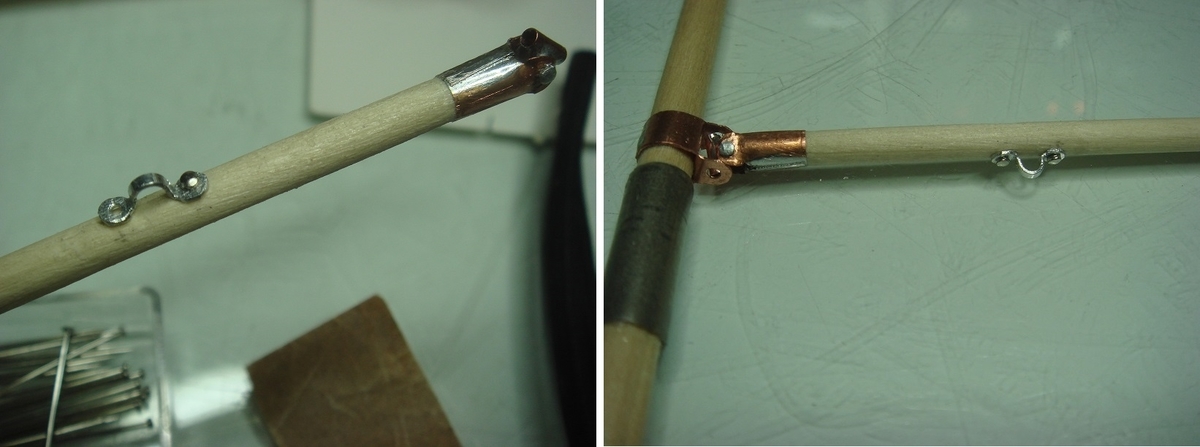

f:id:nap2:20201112012852j:plain

ブームが風で持ち上がらない様にこの二か所にブームバンクロープ滑車が付きます。

次にブーム側のメインシートロープの滑車を取り付けです取り付けはブーム金具と同じですが最初っから滑車を金具に通しておきます。

f:id:nap2:20201112013156j:plain

慎重に特製釘をブームに押し込んで完成です、さて船体側の滑車の取り付けは滑車がフリーに首を振らないといけないのでチョット細工が必要でした。

まず木製の台座を作ります。

f:id:nap2:20201112015105j:plain

台座に取り付ける滑車は首は振ってもグラグラしない様にスプリングで保持させる構造としました。

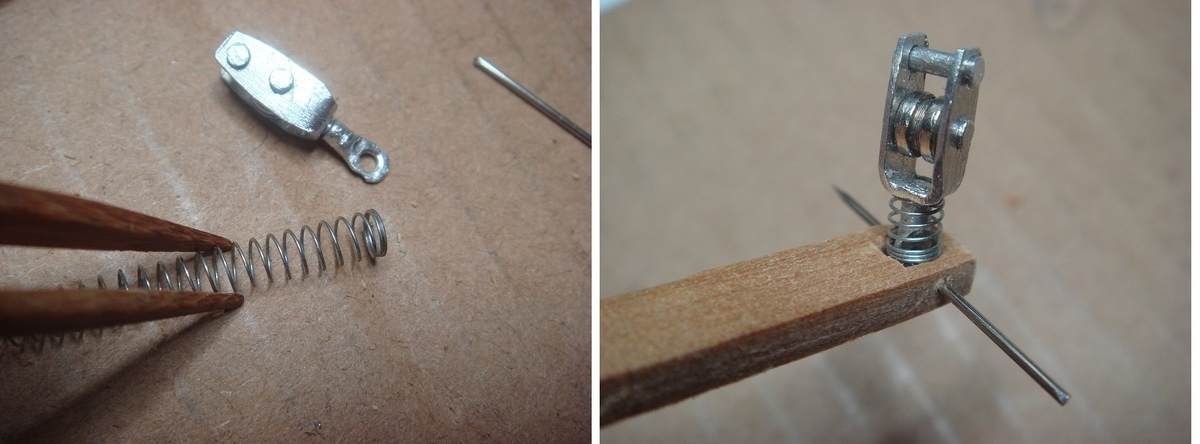

f:id:nap2:20201112015201j:plain

全てのパーツ加工が終わったので組付けです。

f:id:nap2:20201112015406j:plain

出来上がった滑車ベースを船体に接着します。

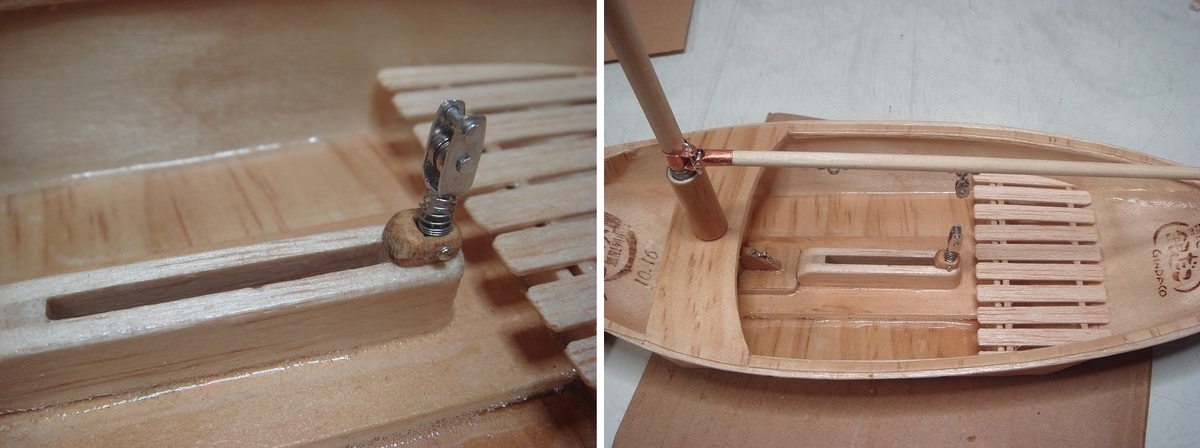

f:id:nap2:20201112124811j:plain

今回はここまで・・



by(^0_0^)nap
