前回の続きです。

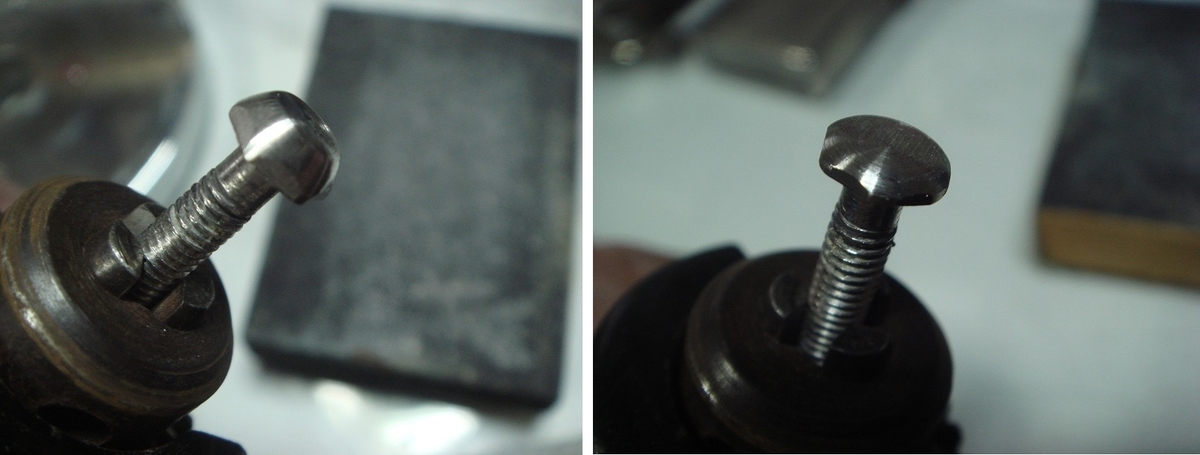

ステンレス6角ボルトの頭を削って固定ベース側の接点作りです
ヤスリで大方の削りだして後はドリルに挟んで回転させサンドペーパーで仕上げました

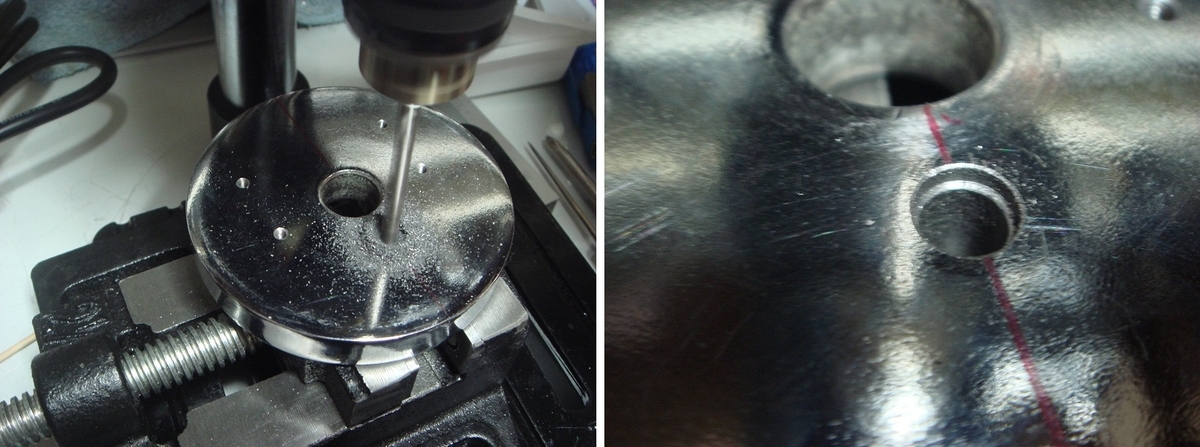

次に固定ベース側の接点取り付け部の穴明加工です貫通穴に絶縁ブッシュを付けるので段付き加工が必要ですこの穴に固定接点ボルトを入れる

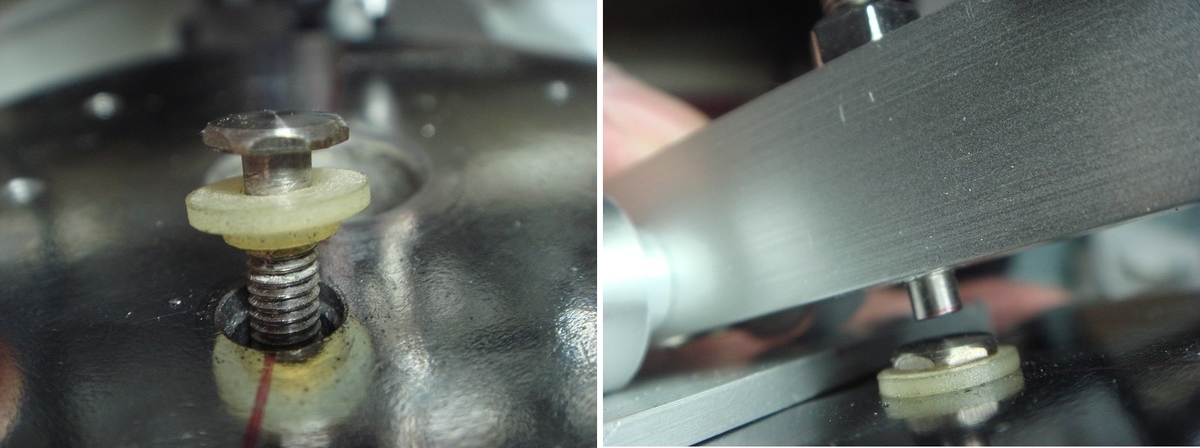

固定接点は加工した六角ステンボルトで可動接点はステンレスのセットボルトです先端が段付きで平らなものを使いました。

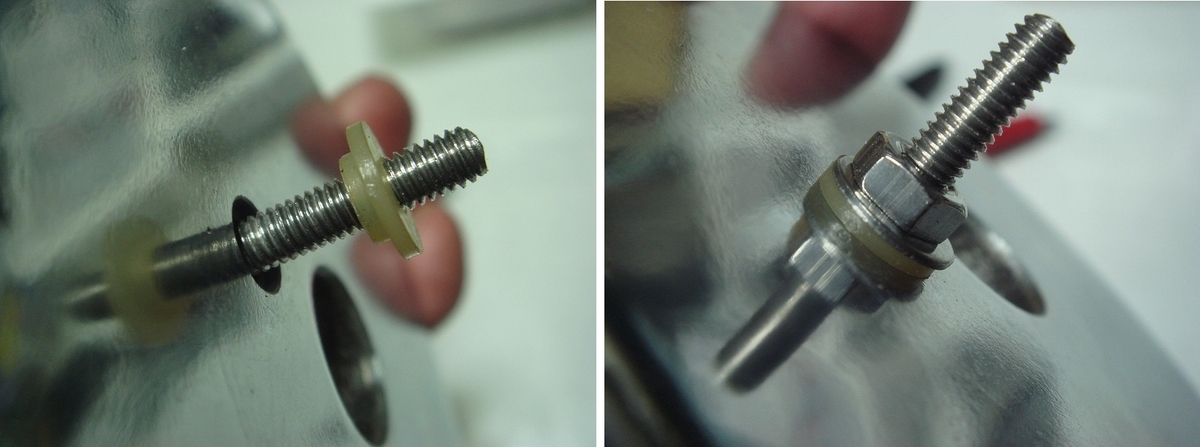

ベースの裏側も段付き加工した穴に絶縁ブッシュを入れてナットで締めます長いので圧着端子分の厚さを見込んでカットします。

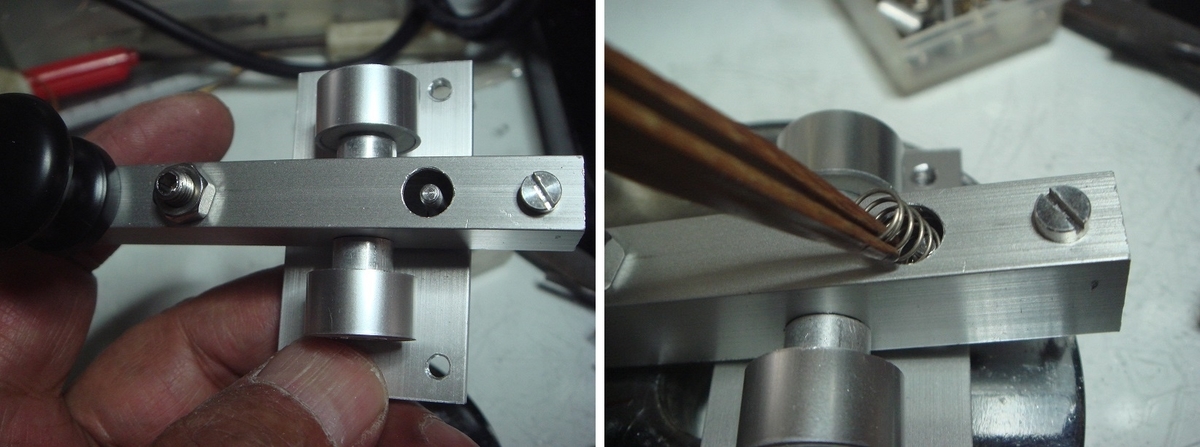

いよいよ電鍵本体の組付けです、リターンスプリングの取り付け位置は写真のような構造です。

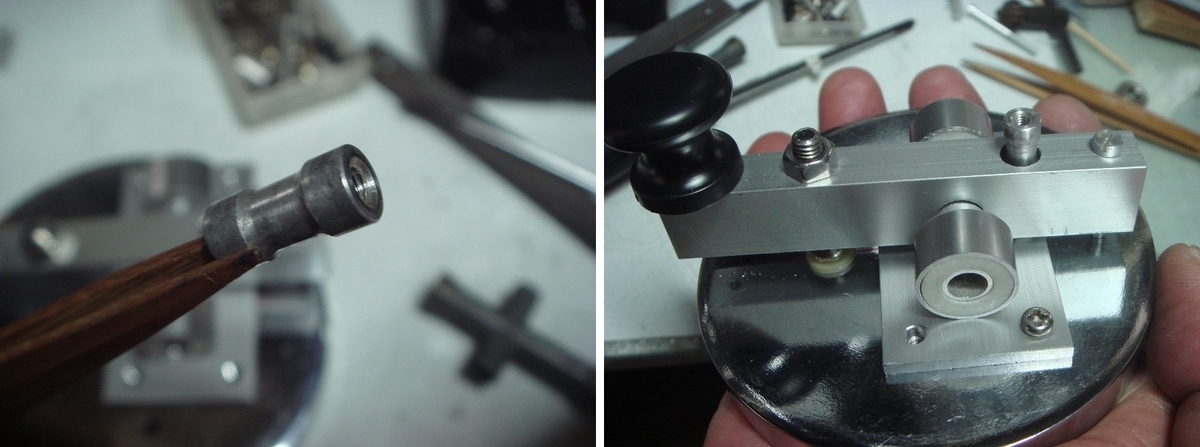

リターンスプリングの押さえはラジコン部品のあまりの物を使用した、取り合えずベースに電鍵本体を仮付けです。
各部の動きや接点の位置が合ってるかなど確認です、なにせ図面無しのイメージだけで作っているので・・・確認出来たら一度外して置きます。

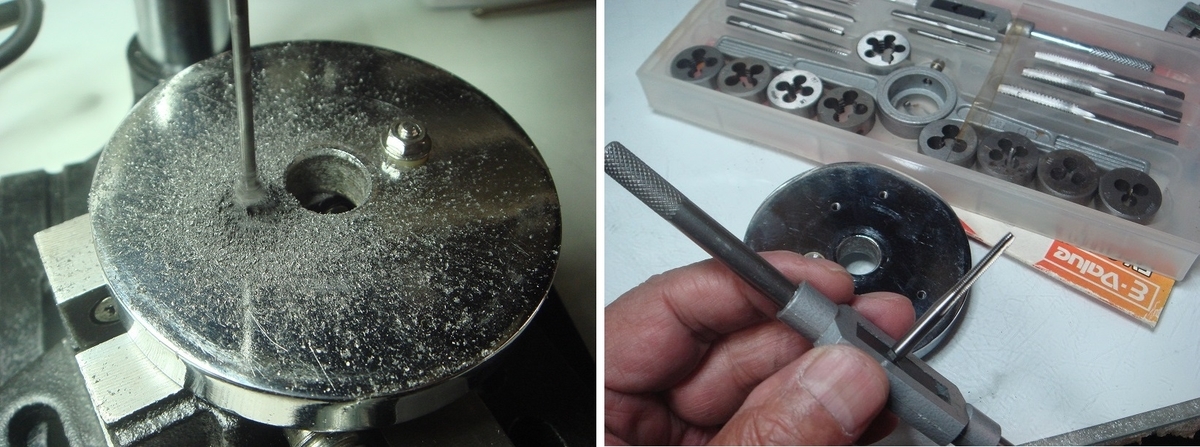

つぎに接点アース配線用のビス穴を明けてタップ立て。

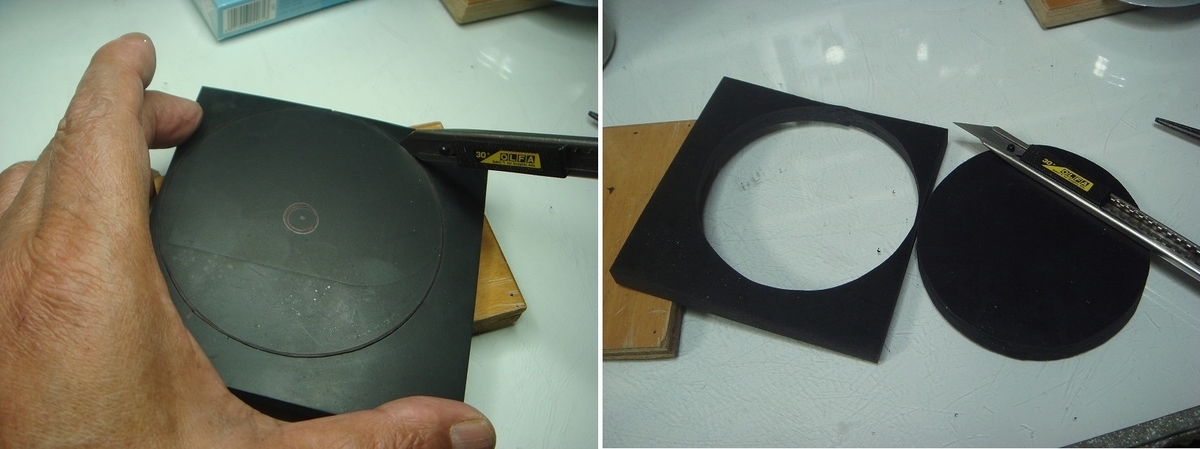

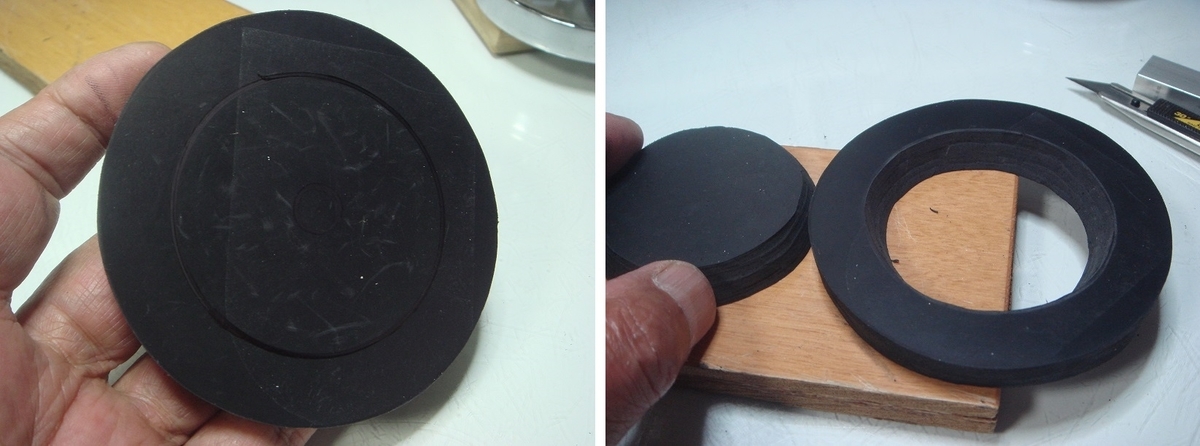

次にホームセンターで買ってきた厚さ10mmゴム板ですべり止めの製作です、鋳物ベースに合わせて外周を丸くカッターでカットこれが結構力がいる作業ででした。
次に外周を丸く切ったゴム板をさらに内径も接点ボルトやアースボルトに干渉しない様にこれまた丸くカットです。
ココは恰好つけて斜めに切りました何かこの方が安定するような気がしただけです(笑)

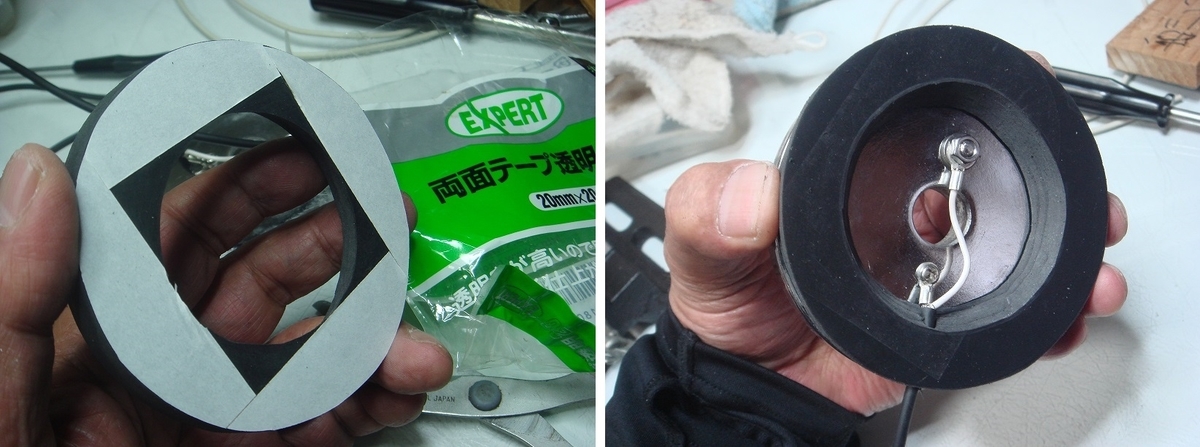

鋳物ベースへは両面テープで接着します。

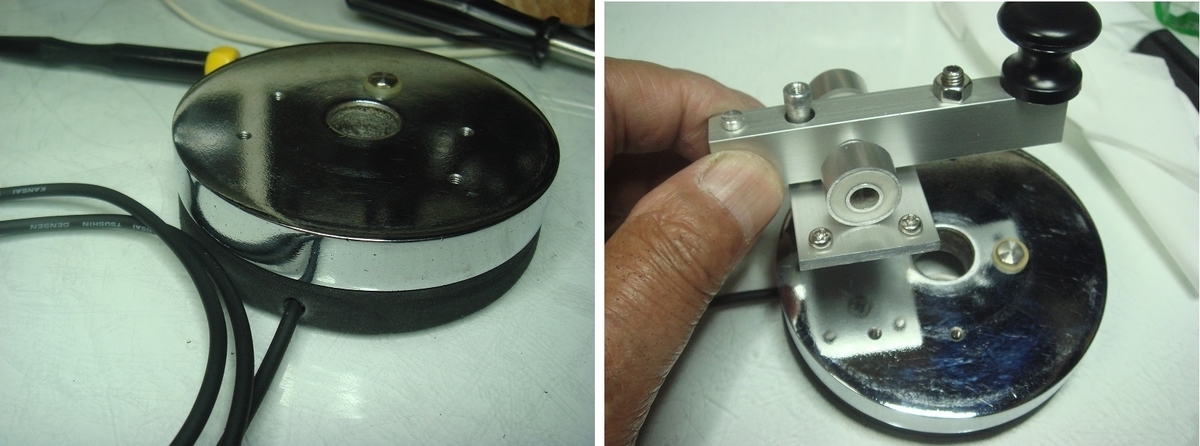

配線も通していよいよ電鍵本体の組付けです、一度仮組付けして確認しているので問題無しです。

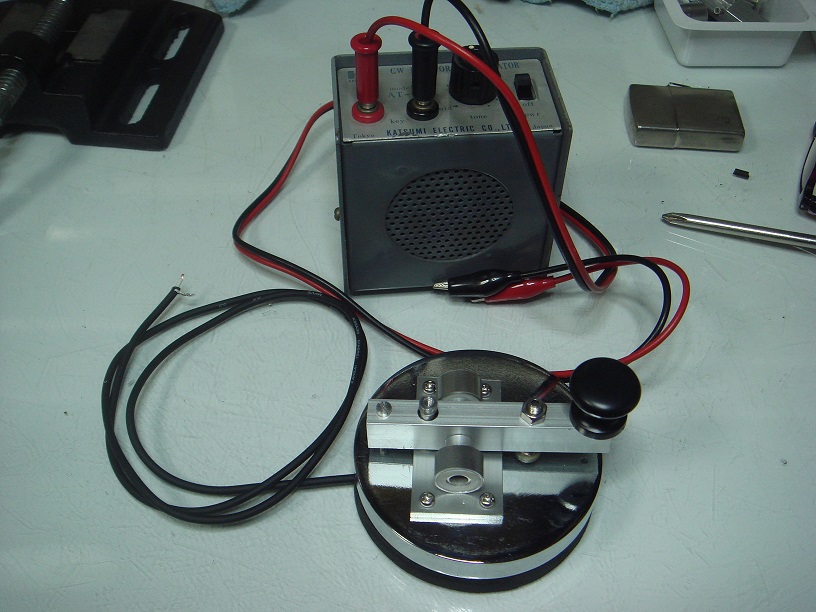

組みあがったらテスト打鍵です以前閉店した成田商会さんから頂いていたCWモニターが役に立ちました、今のリグはキー配線はステレオプラグが必要なんですね手持ちが無かったのでリグではテストできなかったので助かりました何とかキーイングは出来る様です。

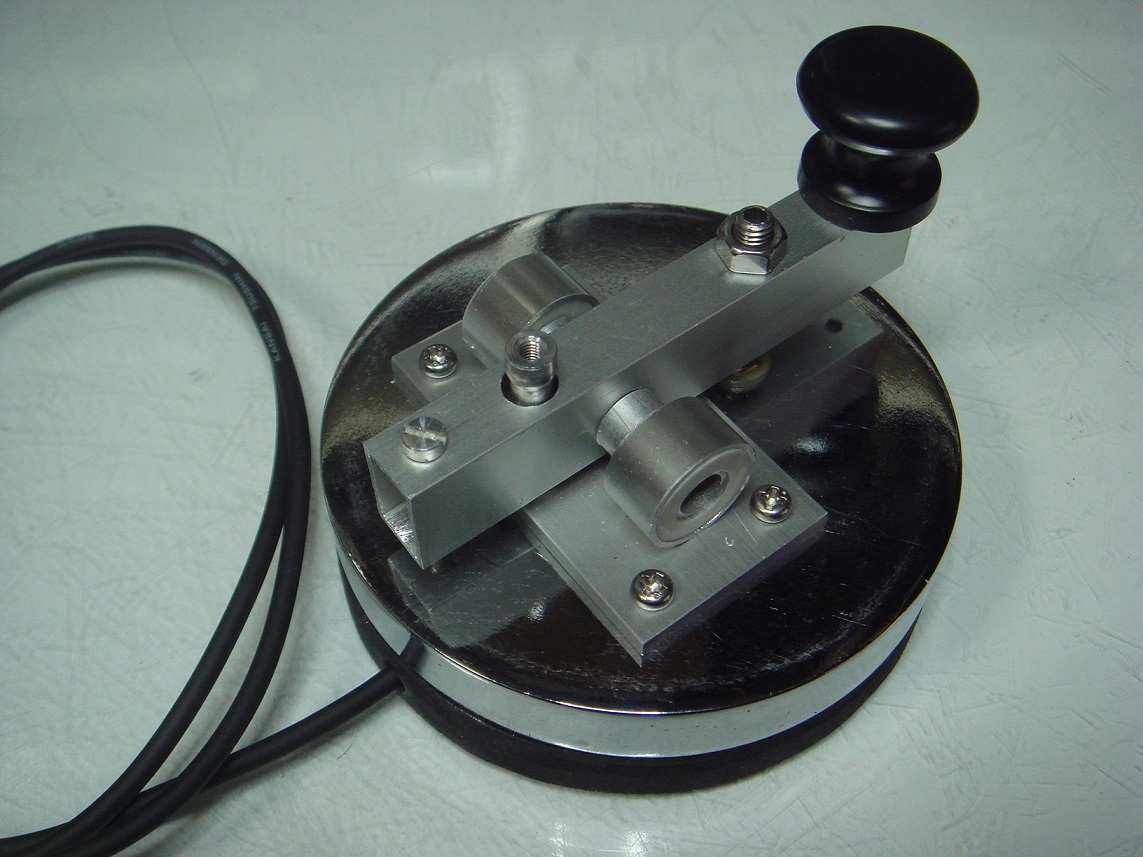

制作時の手あかを綺麗に拭いて完成記念写真です(^o^)／
これから 縦振り電鍵を作ってみたいと思う方の何かの参考になれば幸いです。
以上で電鍵もどきチャレンジ縦振れ編は終了とします。
by(^0_0^)nap
