事前準備

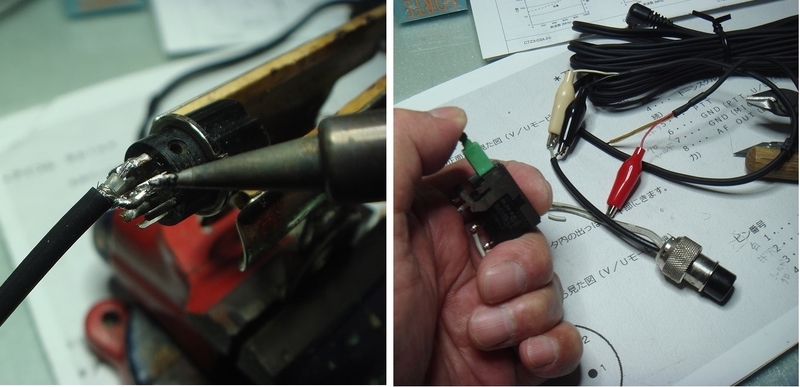

IC-290のSSBでの変調歪みを調べるために低周波入力部、早い話がマイク入力へ低周波発振器をつなげるコネクターとスタンバイSWを製作しました。

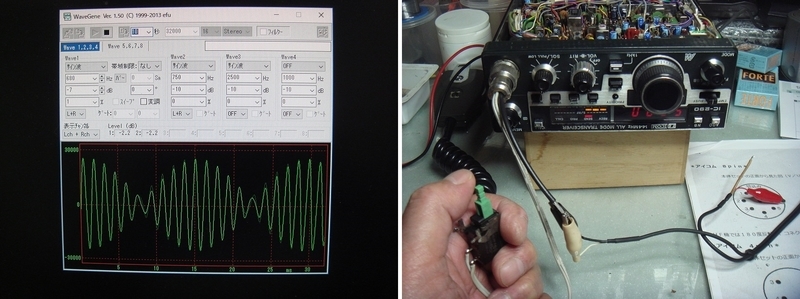

 ジャンク部品を寄せ集めて事前準備ですスタンバイスイッチはロック付きです、オシレーターはPCソフトオシレーターですCRオシレーターは高価で手が出ない。



後は送信ヤンガーステージに付けるダミーロード制作と昨日発注したオシロ用のプローブ入荷待ちです、その間送信系統図を熟読して信号の通り道を把握しておかなければなりません。

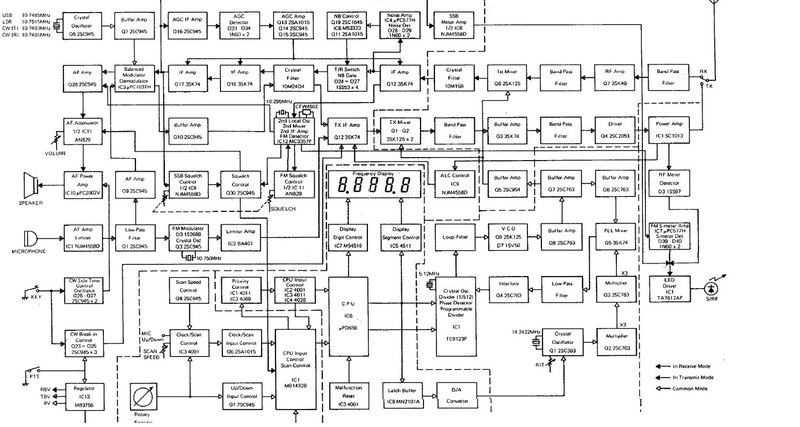

SSBの送信経路をブロックダイアグラムで確認しておきます、これと実際の回路パターンと照らし合わせての勉強です。
