IC-290の調査Ⅴ

半田吸い取り機も清掃したので孫とボウリングに行く前に前から気になっていた電源ICを交換して置いた基板を外して裏返しして電源IC取り外しました結構焼けています。
イメージ 1
IC外して分かったことですがアルミ放熱板のIC取り付け穴が何か後から開けなおした様な手直し感が有りました正規の穴は綺麗な穴でしっかりと皿もみして皿ビスを使う感じですが穴位置が合いません。
多分設計ミスかICの変更があったかドリル後のバリが出っ張っているのでIC放熱板が密着していないICの焼け原因はバリ残りによる放熱不良と判断バリを綺麗に取って手直しして交換です。

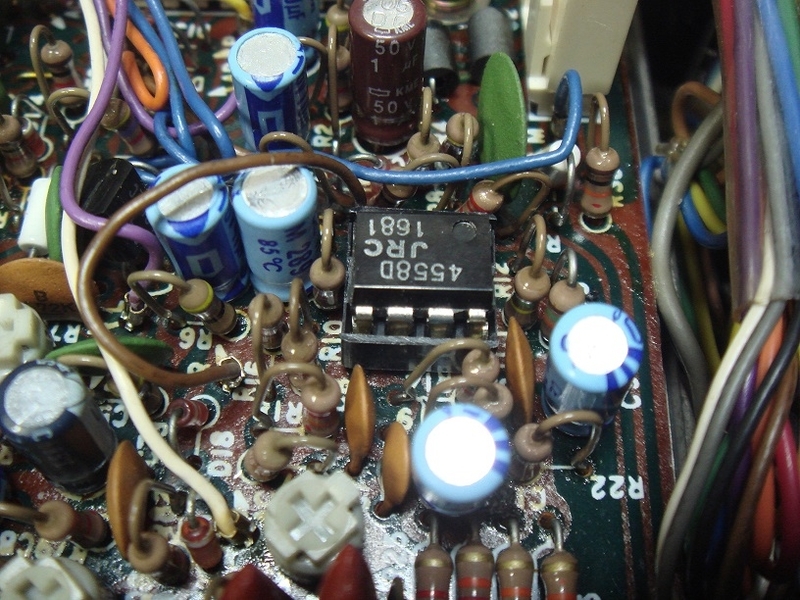

ついでにマイクアンプのICも気になっていたのでICソケットを付けて置いたIC入荷したら交換してみます
イメージ 2
ここまでは山カンと思い込みの調査ですそろそろ本気で調べないと次に進まなくなった。
次はいよいよVCOの調査再開です。

by(^0_0^)nap
