無線仲間から電源が入らなくなったので見てくれ~との相談です、何かした~と聞いても別に急に入らなくなった
大体みな無実を主張する。。。(*'ω'*)

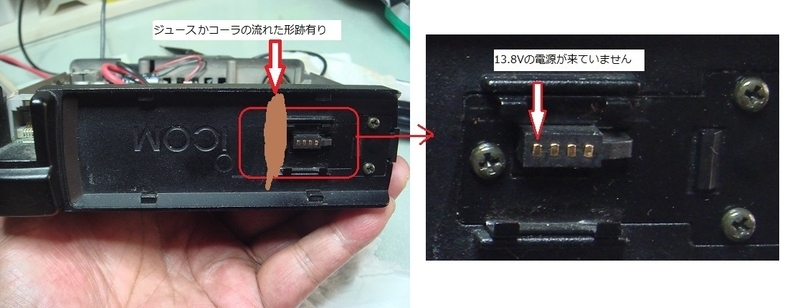

コントローラ外してコネクター部を見ると。。。何やら飲み物がこぼれて流れた跡が有ります

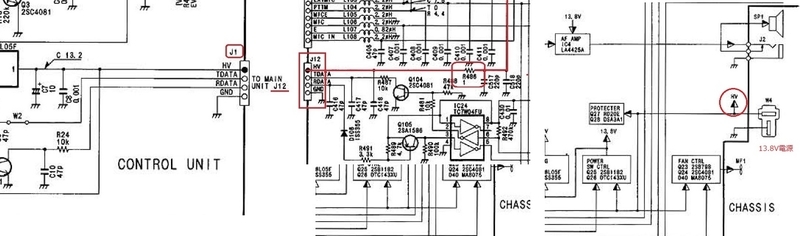

コネクターJ12に電源電圧が来ていません。
この端子をショートさせて1Ω抵抗が焼けて切れたのかと想像しましたが。。。はずれでした。
基板の1Ω抵抗はテスターで当たると導通が有ります。。。しかし電圧はかかっていませんスルーホールの穴にテスター棒ぐりぐりさせても電圧が出ません。

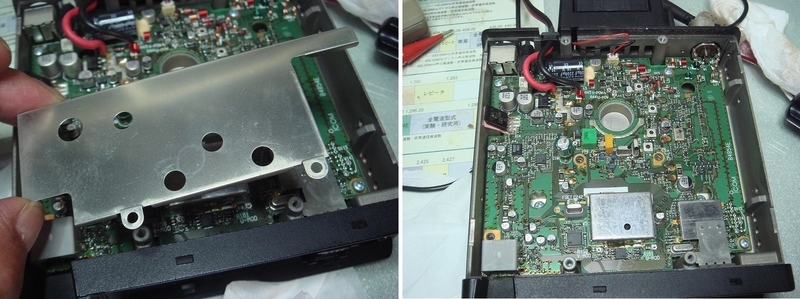

どうやら基板外して裏側を見ないといけないことになりました。
このリグはコントローラーで電源切っても元電源はメイン基板の中で生きています。

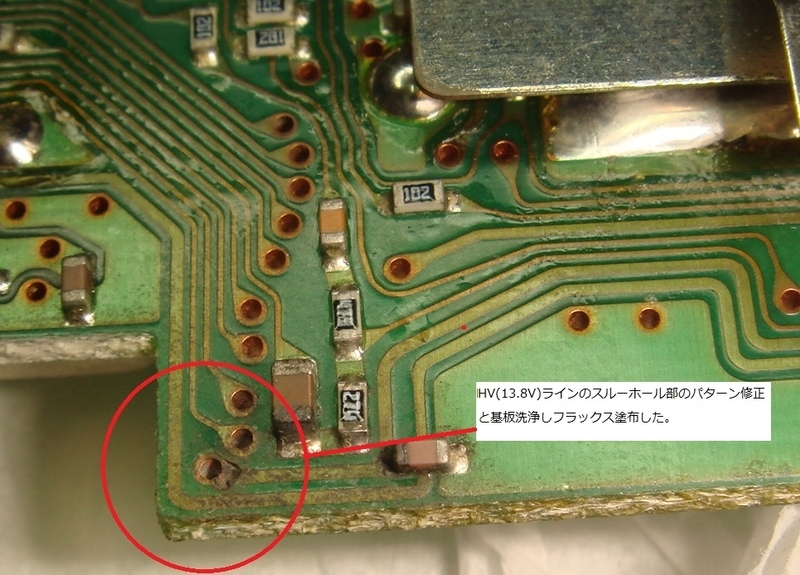

処置はこの部分全体を洗浄しスルーホールパス回路を作って無事13.8Vの通り道を作って完了です。
by(^0_0^)nap
