Sメーター振れず修理完了

まず最初に長々とかかりましたがSメーターの修理が完了しました。
怪しい所の簡易回路を作ってひたすら入れ替えて試していくと。。。。不具合箇所に当たりました

f:id:nap2:20200819225919j:plain

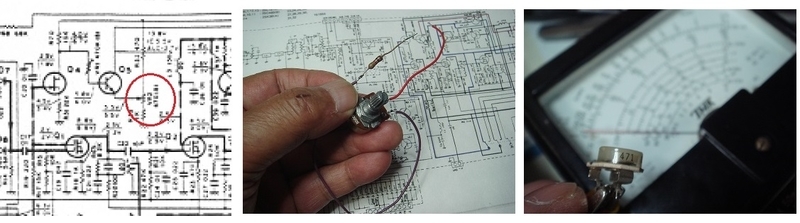

原因はSメーターアンプQ5のエミッターに入っている470Ωの半固定抵抗でした(最初にWBG局のアドバイス有り)半固定抵抗いじっているうちに全くオープンになってしまった丁度IC-232修理をする時に買って置いた物が゛あったので早速交換です。

f:id:nap2:20200819225950j:plain


500Ωだが無い袖は振れず黙って交換。。。。電源ON。。。。Sメーターが反応しました、当然RFゲイン表示もこの回路に依存しているので絞ると振れて来ます。
後は調整ですが何㏈で何Vなどの調整は出来ませんのでTS-520に合わせようと思っています。

f:id:nap2:20200819230020j:plain

何故ここまでしてやるのかと言うとTS-120Vも認定対象に入ったので今度開局した友人にプレゼントする為です高級機買えるようになるまで耳ならしには手ごろかと。

ローカル各局アドバイス有難う御座います。。。おまけでRFメーターも直すことが出来て感謝。<(_ _)>

by(^0_0^)nap
