7MHz QRP CWトランシーバーに挑戦 番外編

前回までで7MHz QRP CWトランシーバーは完成しましたがお化粧していくと暴言を吐いたため現在化粧が進行中です(笑)

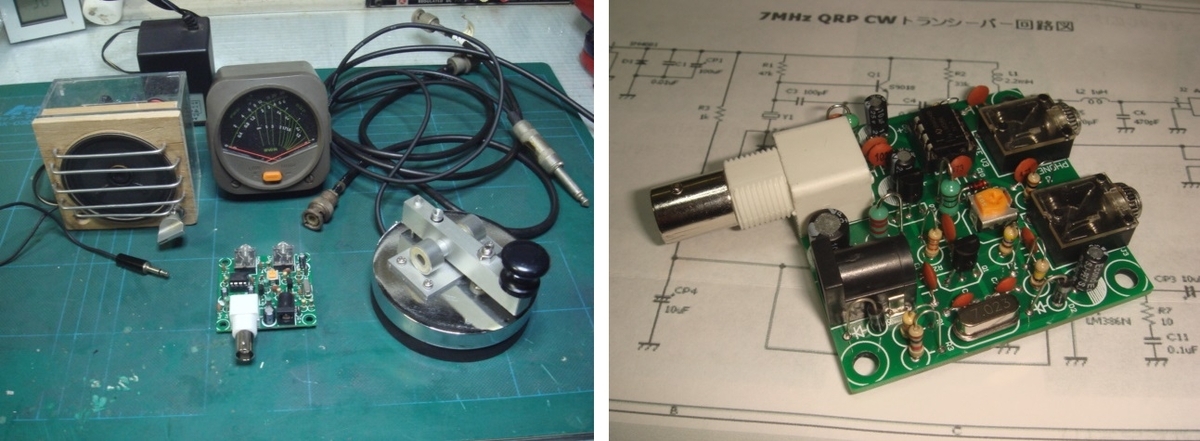

前回はココまでテストしました。

この中の本体基板にまず化粧パネルを取り付けることにした、タカチのアルミケースが有ったのだがそれを使うのも前回センスがどうのこうの吹いた手前仕方なく(笑)アルミ材から作る事にしました。

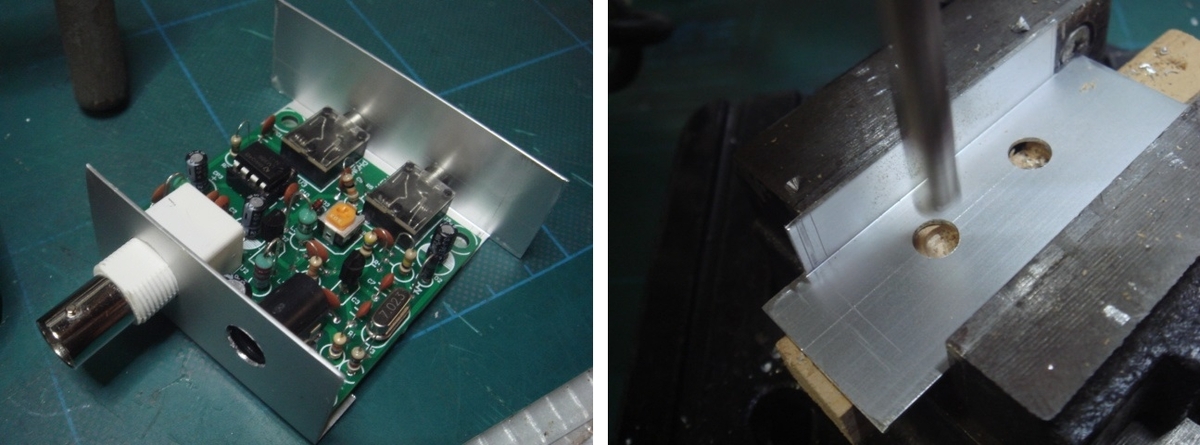

まずはリアパネルからです、BNCコネクターと電源のコネクターの穴あけです基板のパーツ位置から寸法を拾ってアルミアングルにケガキを入れそれから穴あけデイがセンターポンチを入れていてもドリル時に穴が微妙にずれて中々ピッチが合わない(^o^)/

工作した事の有る人は分かると思いますが現物の位置が決まっている奴から一寸法を拾って穴あけって意外とむつかしいんですよ~って実はリアパネルは1回失敗して2枚目何です(笑)

次に正面パネルの工作です穴は電鍵用とイヤホン用のジャック穴ですこれも基板に半田付けパーツですから現物をノギスで位置を測ってパネルにケガいて穴あけです。

ドリルだけの作業なので多少楽ですリアパネルみたいにリーマで穴を広げなくてよいだけまだまし(笑)

で~ピッチも合っていた様でパネルがすんなり取り付くようです、調子に乗ってジャックの丸ナットを締めていたらジャックの金属パーツ後ろのカシメが弱くどんどん締めるとパーツがせり出してきて抜けそうになるので丸ナットはで手締めで良いみたい(^o^)/

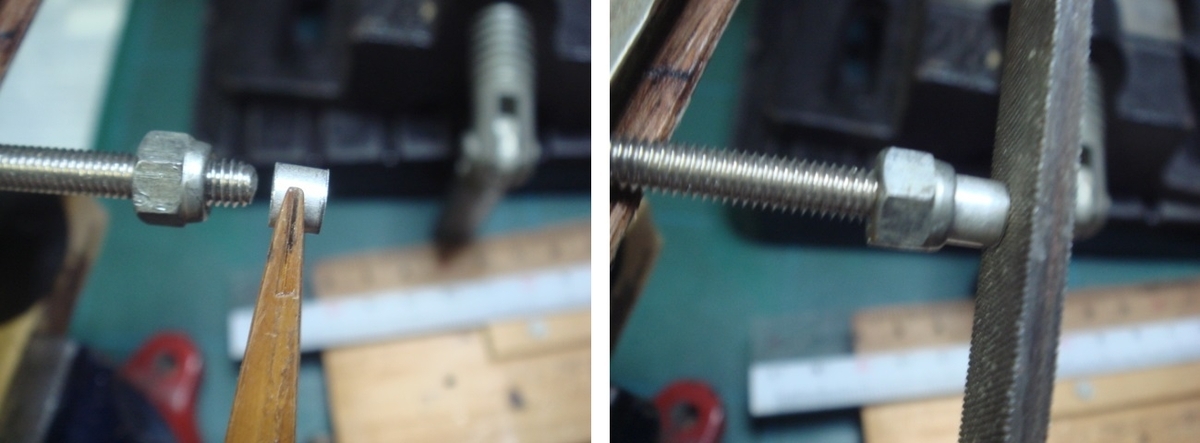

次に基板とパネルを付けるときに使うアルミスペーサー作りですまずはアルミパイプをカッターで長さ4ミリにカットますが中々寸法通りにはカットできないのでボルトで治具を作ってカットしたパーッをセットしてヤスリで4mmに長さをしあ上げます。

合計4個仕上げました(笑)

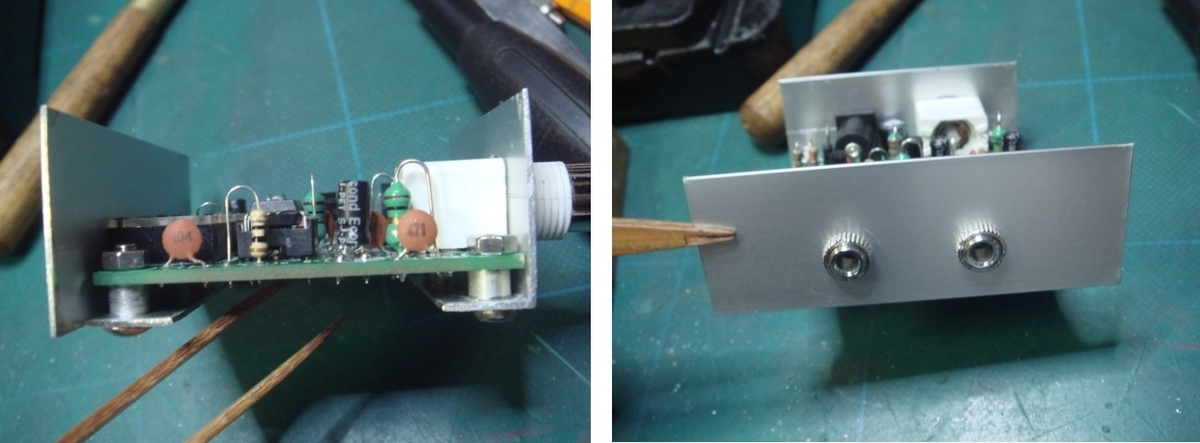

これでパネルと基板が組付けできます(^o^)/

これでQRP CWトランシーバー本体の化粧は終了です、横や上がアッパッパーだけとまだこの上下にほかの機材が乗る予定です、

取り敢えずほんの一部が出来ました、次はQRP専用のアンテナカップラーを作ります(^o^)/

つづく

by(^0_0^)nap
