TR-9300レストア

気が向いたらTR-9300のレストアを進めています今回はFMは問題なく受信しているのでAM、SSBの切り替えダイオードスイッチを点検しました。

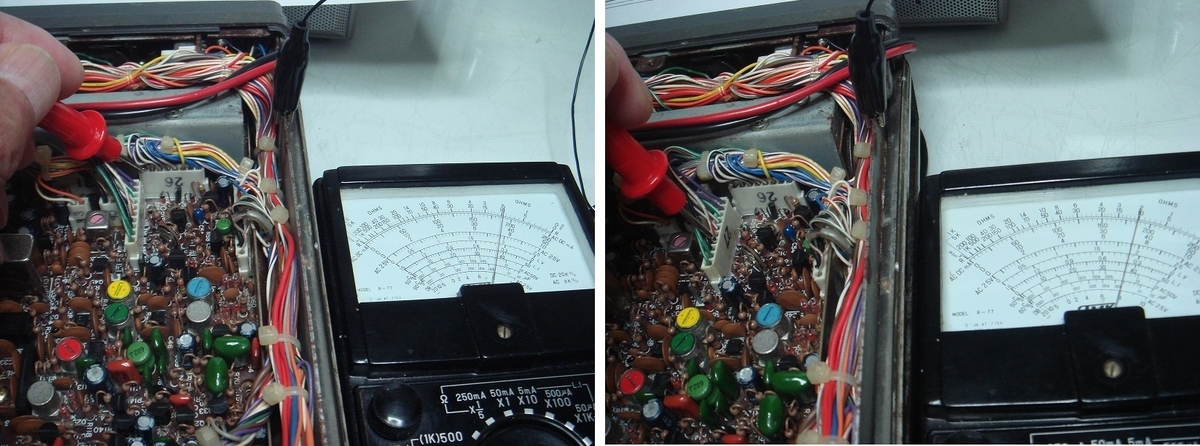

回路図を頼りにコネクター部でモード切り替え電圧が出ているか確認ですが問題なく電圧は出ました、次はキャリア―発信の確認です。

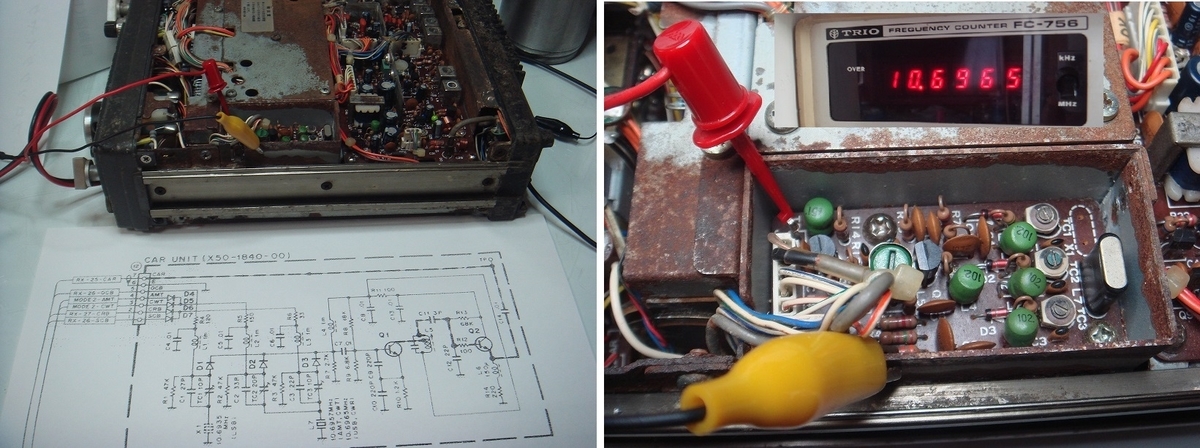

クリスタルはUSB用だけでトリマーコンデンサーで周波数をずらしてAMT、CWT、USB、CWRと兼用しているちゃんと発信していた。

ぼちぼち進めています(笑)

by(^0_0^)nap
