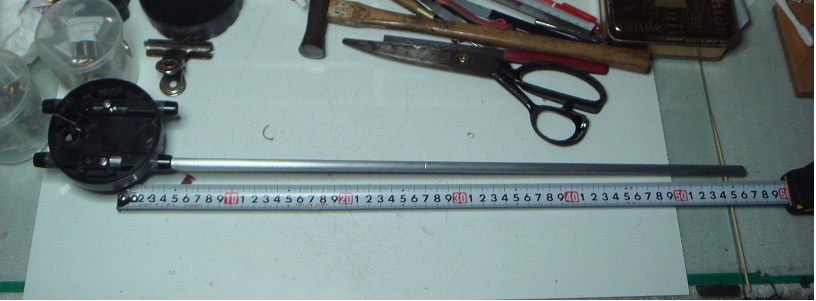

今日はマッチングエレメントと給電部及の工作です、物の本からマッチングエレメントの長さを推定しアルミパイプの切断です
少し長めの57Cmにしておいたどっちみっちカット＆トライの世界です。

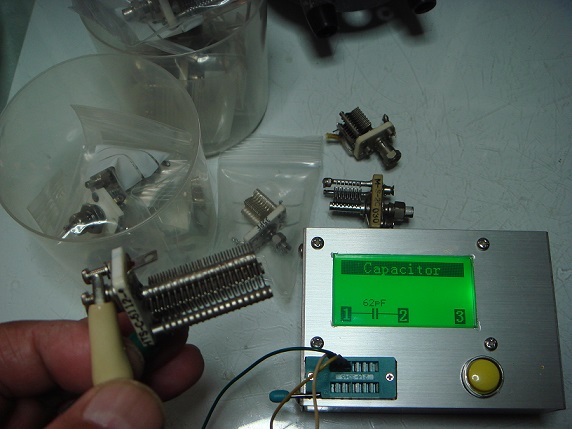

次にマッチングコンデンサーですが手持ちの中からそれらしい物を測定して見た物の欲しい値が有りません60㎊では大きすぎるし35㎊ではチョット少なめのトリマーコンデンサーしか無かった最悪1KV耐圧20㎊のコンデンサー抱かせるつもりで35㎊を選択した。

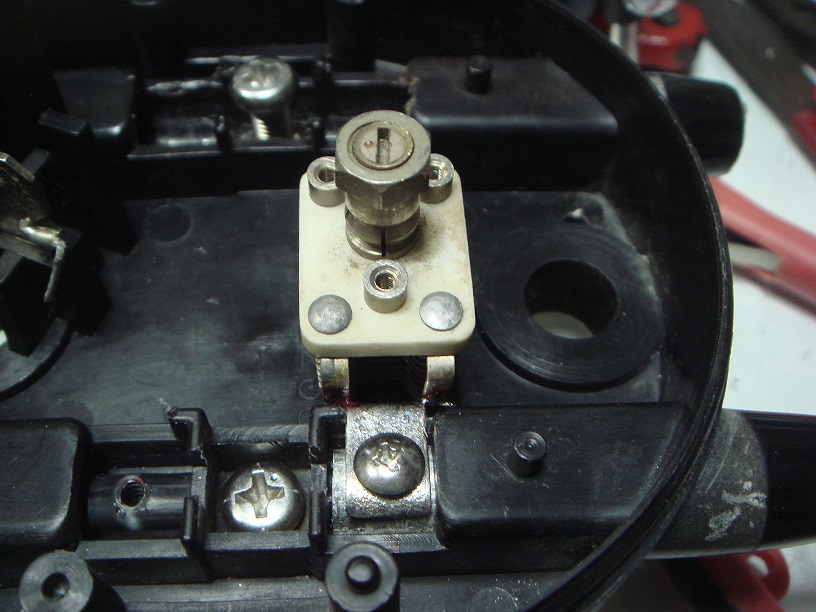

次にトリマーコンデンサーの取り付けです銅板で取り付け板を作りましたが銅板は時間がたつと見難く錆が吹いてくるので半田メッキして取り付けです。

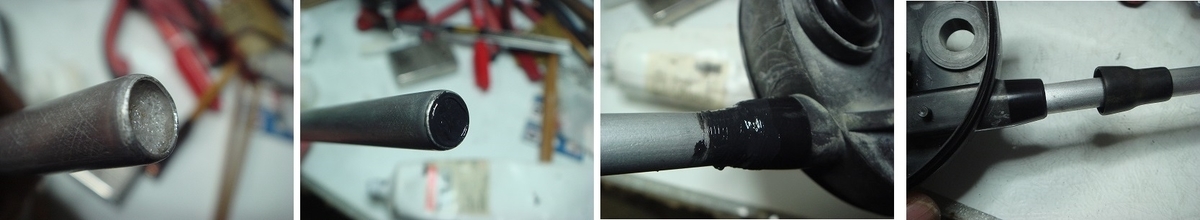

不要な穴をシール材で塞いぎます、マッチングエレメントの先端も塞ぎ。
今日は此処まで出来ました。
by(^0_0^)nap
