IC-290修理完了

今日落札していたオペアンプ4558が入荷しました。
早速マイクアンプとリミッター用になっているオペアンプを交換しました、前回ICソケットに改良していたので簡単に交換できます。
イメージ 1
回路
イメージ 2

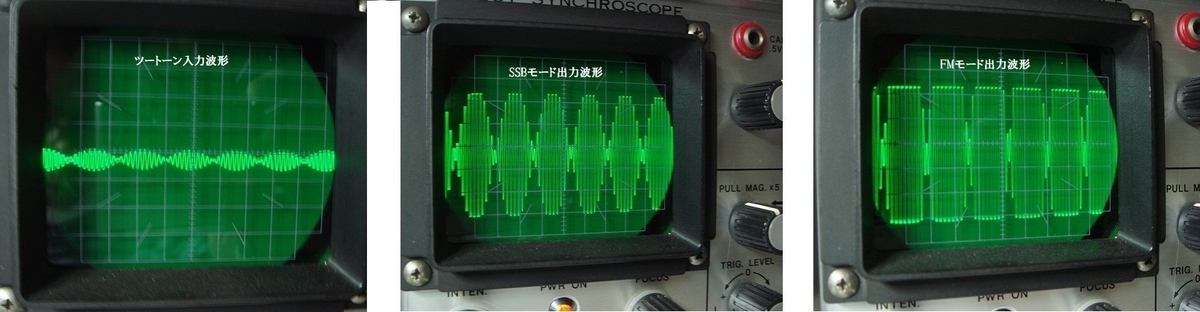

早速交換してツートーン信号を入れて確認ですIC2番ピンの入力波形に対して7番ピンの出力波形が交換前と違って出力も大きくサイン波が出力されましたモードをFMに切り替えると綺麗に波形成形された信号が出ます。
イメージ 4
交換前は出力レベルも小さくSSB、FMともクリップされた波形でしたのでSSBで音質が悪かったのはIC-1の4558が劣化?破損?していたようです10wのSSBモードでモニターしても音質の劣化もなく復調されるようになりました
イメージ 3

これで一応は完了とします。
結構時間がかかりました昨年12月?から初めて年越ししましたが大変勉強になりました。

by(^0_0^)nap
