自作アンテナ切り替え器Ⅱ

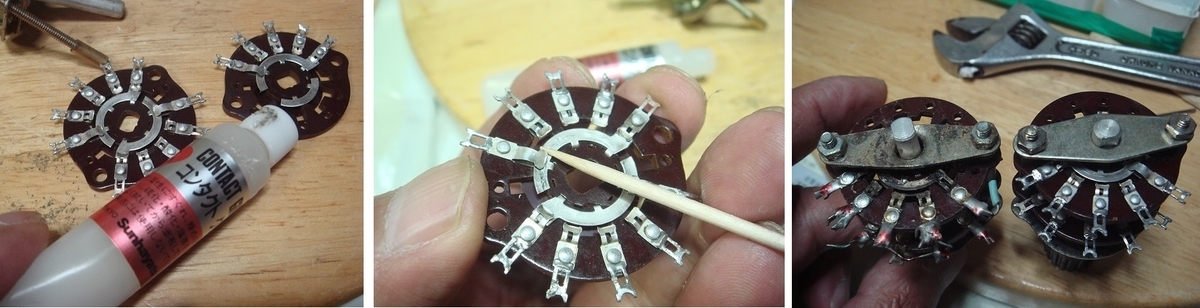

無事ロータリースイッチの還元が終わりましたブラッシングした後接点グリスを塗布して組付けです。
清掃品と未実施品はこんだけの違いが出ます。
イメージ 1

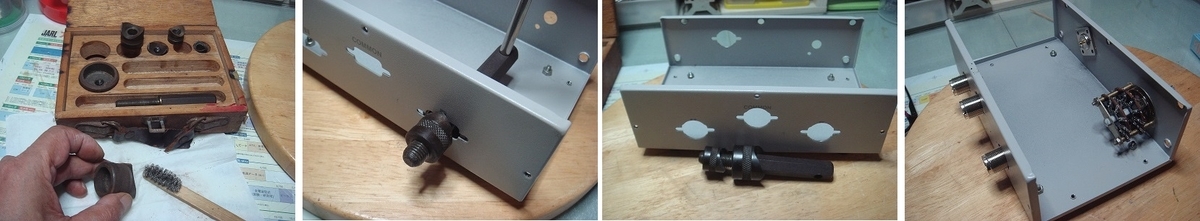

次にケースの穴あけです不要となったPCのデスプレイ切り替え器の再利用ですこれにロータリースイッチの取付穴とコネクター穴をあけるのですが既に空いている穴を利用するためコネクターの数は制限されます。

その前に錆びだらけのシャーシーパンチを掃除をしないと。。。。使いっぱなしなので使用するたびに掃除です。
掃除のおかげで鉄板ケースですが気持ちよく穴が開いていきます、この時切りバリが表に出ないように切り刃の方向に注意が必要です。
イメージ 2

次は同軸ケーブルネクター側の端末処理ですが。。。。
こんなものを作ってみたが。。。見た目は良いが。。。手間暇かかりすぎて。。。
イメージ 3

この案はボッです。

つづく

by(^0_0^)nap
