ＰＬＬのアンロック修理後順調に動いていたサブワッチ用ＴＳ-120Ｖですがふと見るとＳメーターが動ていない！！
アレ～。。。。？？何時からだろ～受信音は問題なく聞こえていたので気が付かなかった。
とりあえずローカル局が教えてくれたサイトから図面をＤＬＬしてＳメーター回路を探す。
問題の回路はＩＦユニット部にあることが分かり図面と照合して見た。
プリント基板と回路図を見比べると。。。。なんとこの基板は２種類あることが分かった。
Ｓメーター回路のトランジスターがＰＮＰを使ったものとＮＰＮを使ったものがある様です。
回路図で言うとＱ５の石です。。私のＴＳ-120ＶはＮＰＮの2SC1815が使われていたがもう一種類は
ＰＮＰの２ＳＡ1015を使っている。
回路図には各部の電圧が記入されているのだが縮小原紙の為字が潰れて見えない。。。困ったな～

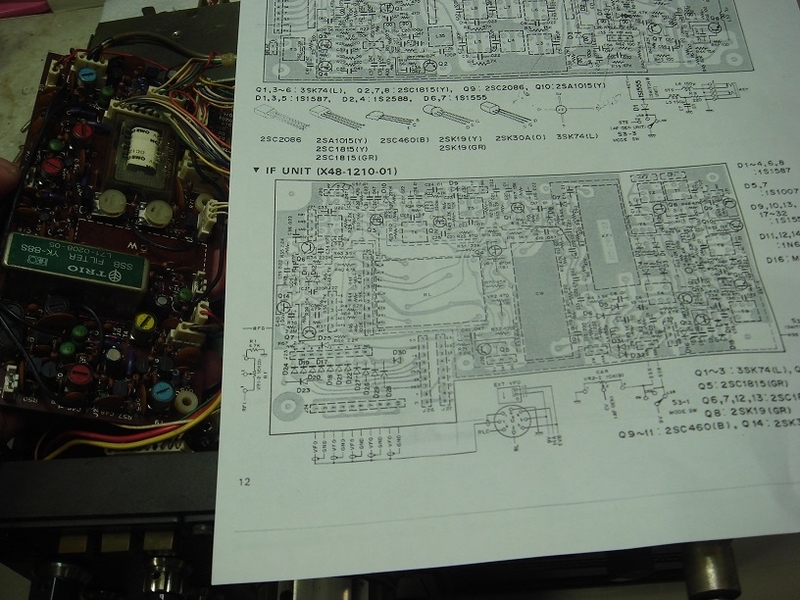

取り合えず現物とプリントパターン図を見比べて回路構成を確認。
もう一度AGCとSメーター回路の動作原理勉強し直しです。。当分治りそうもないな～
え～と。。ＡＧＣはIFアンプの石からコンデンサーで～信号拾ってそれから増幅して整流してＡＧＣ電圧を。。(@_@)
という訳でただいま回路熟読中で～す。。。。(笑)
by(^0_0^)ｎａｐ
