PC用ワンセグチューナーでSDR受信機 No4

SDR受信機ダイレクトサンプリングの続きです。
その前に今使用しているHDSDRのソフトの他にSDR#を使って見たいと思いインストールし使って今度は
HDDSRに戻して立ち上げると。。。。フリーズです。
なぜかHDSDRが動かなくなりました3回ぐらいインストールしなおして試して見てのですが何回してもダメです。

結局同じパソコンには同居できない。。。。私だけの問題なのかは不明です。
トランス巻き替え前の受信状態です。



前置きはこれくらいにして今回は入力トランスをいじって見ました、前回まではTVの受信ブースターに付いていた
物をそのまま使って見たのですが正式にトロイダルコアに巻いてみました。

ノーマルとダイレクトSDRです。

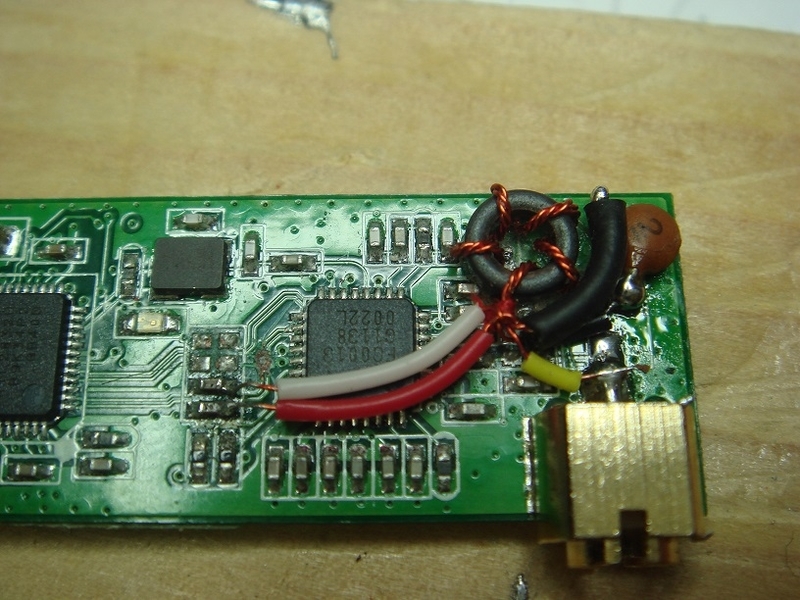

イメージ 1
そうそう、前回改造時にコンデンサーを3か所外し忘れていたのを修正しておきました。
イメージ 2
赤丸の所に有るコンデンサーを外しました。
そて~
最もこのコアーでは大きすぎてカバーが付かないのも実験の要因の一つです。。。格好も大事だデ~~(笑)
見つけてきたのがテレビを分解したときに基板に付いていたトロイダルコアです、、、、素性不明品です。。。

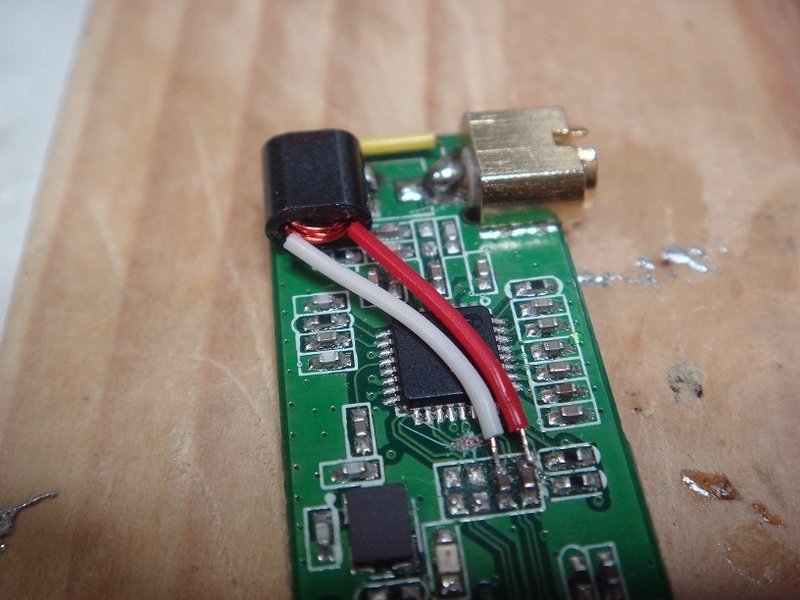

イメージ 3
爪汚いですね~あとで切っておきますので勘弁 (笑)

0.23㎜のエナメル線。。。ポリウレタン線かな3本リューターで縒ってコアーに巻きます。
完全な手抜きです。
イメージ 4


この撚り線をコアーに14回ぐらい巻いて見た。

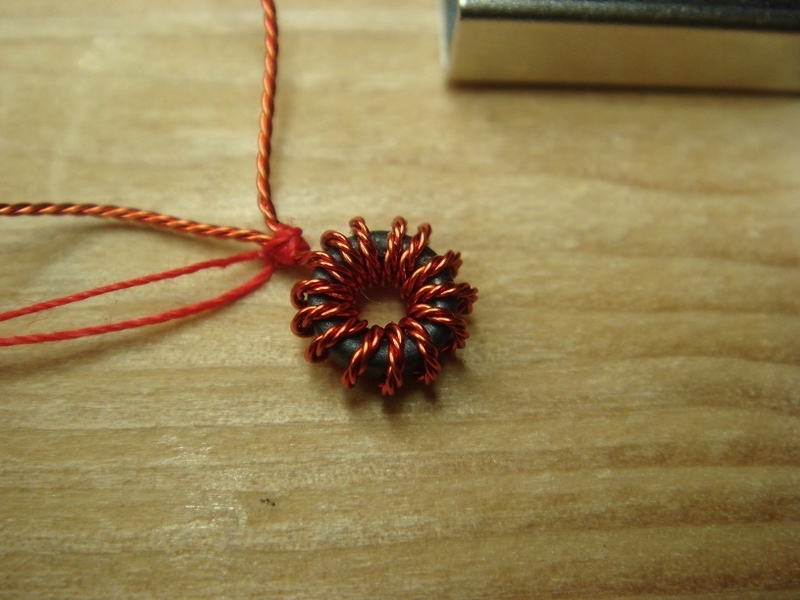

イメージ 5

このコアーでテストするも。。いまいちゲインが有り過ぎて使いにくかった

イメージ 7

ので5回に減らして再度試聴。

イメージ 6

5回巻きです、センタータップも指示どうり2Pのコンデンサーでアースへ落として見た。

イメージ 8

今度はゲインが減り過ぎて。。。。。まいったな~つなぐアンテナの性能でどうもトランスは左右されるようです。
小さくてケースに入るしコイルの巻き線比も簡単に巻き替え出来るタイプのコアーを見つけました。

メガネコアーです。

イメージ 9
これがテストしたコアーです。
最後に残ったのがメガネコアでした、このコアーはTVのアンテナ分配器に付いていた素性不明品だが
一応UV品だから。。。。信じて使う。。(;^ω^)

イメージ 10

基板から外した現状のまま試し聞きして見たがそんなに暴れずいい感じだったコア自体は悪くないと判断
巻き替えました。

巻き方はアンテナ側は3ターンで片側をアンテナへもう片方はアースに落とす。
I⊕側は左巻きで5ターンIj⊖側は右巻きで5ターンで中央でより合わせてアースへ落とす。

ワイドバンドパワーアンプのマッチングトランスと同じ方法です、解る人は解ると思います。

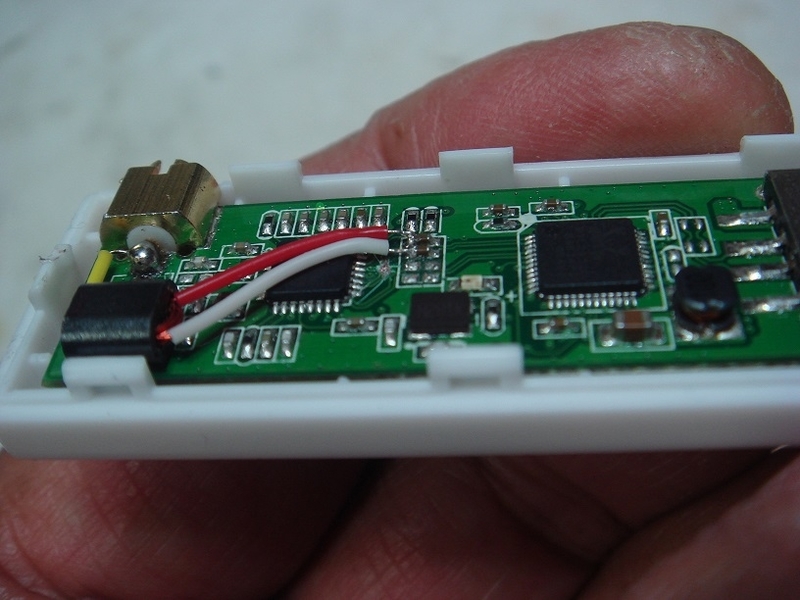

イメージ 11


イメージ 12



イメージ 13


イメージ 14

これでケースに収めることが出来る様になった。




次はコンバーターを試して見たいです。。


by(^0_0^)nap
