ＴＳ-120Ｖの修理の続きです。
前回電源部を修理してからあちこちの電圧チェックはＯＫでした。
次に調子のよい時ＰＬＬの所で入力信号のコネクターを抜いてＡＦ信号でノイズが止まるか確認してみるとＰＬＬ止まってもＡＦ信号からガリ。。ブッとノイズが出ているのを確認もう一度信号コネクターを繋ぐとノイズが出るタイミングで周波数表示が消えます。
ＰＬＬ基板全部のコネクターを抜いてＩＦとＡＦだけでボリュームいっぱいに上げて聞くとやはりノイズが出てる。どうもＰＬＬ回路は関係ないみたいデス。
ココからは機械設備保全で培った(カン、コツ、度胸の世界です)
まずＩＦシフトのＵＳＢとＬＳＢで大きくズレているのが気になる、経年変化にしてはズレています。
そこでAF基板を外しいCAR基板を見て見ることにした。
TS-120Vはメンテナンスがやり易いので有名です、アッシーで簡単に配線外さなくても見ることができた。

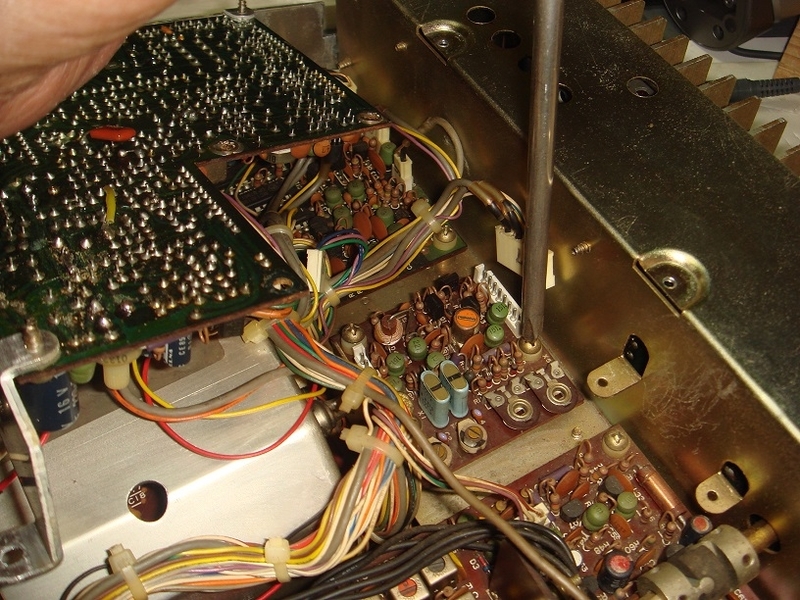

これがCAR基板です、信号聞きながら基板をあっちこっちいじるとノイズと共に周波数表示が消えますトリマーコンデンサーを見ると何やら回したあとが有る、とりあえず基板を外して見ます。
簡単に外れました、USB、LSBの発振基板です回路図と照らし合わせて確認です。

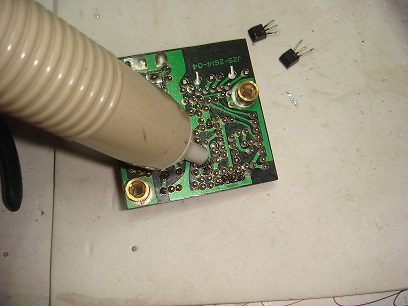

どうも気になるのでＰＬＬ基板修理の時に外した悪くない２ＳＣ４６０が沢山有るのでこれと交換して見ることにした

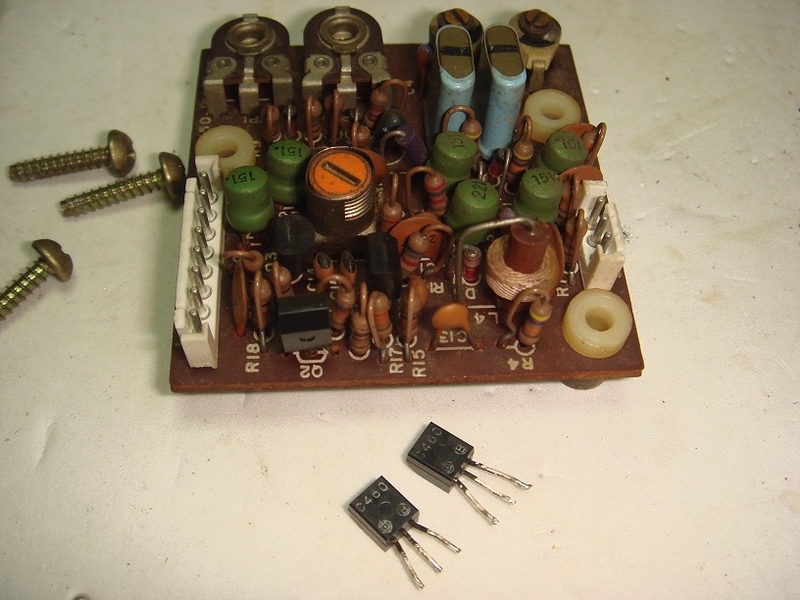

交換完了です
２ＳＣ４６０の足が黒くなっているが、根元の樹脂パッケージは綺麗でした本当に悪くなると足根元の樹脂部にキラっと蒸着メッキしたような輝きが見えるのだがこのＴＲには無かった取り合えずＣＡＲ基板をもとに戻してテストして見ましょう。
電源ＯＮ。。。(´・ω・｀)
パッと周波数が表示されました、1分。。。5分。。。。30分。。。。。オオオオ～
ノイズも出ないし周波数も安定しています。
しかし本当の原因が分かりません、単にＣＡＲ基板の２ＳＣ４６０の半田付けが劣化していただけかもしれないしトランジスターのｈＦＥが落ちていた為か。。。これが。。(カン、コツ、度胸)の盲点です。
分解部品を使う以上せめてｈＦＥが測定できるＴＲチェッカーでも作っておかないとドツボにはまりそうです。
オシロが壊れていなかったらもっと早く原因がつかめたかもしれないしせっかく有る周波数カウンターも活用しなかったし～。。。まだまだですね～。。。(/ω＼)反省
