軸モードヘリカルアンテナパート8

軸モードヘリカルアンテナのアルミ製ヘリカル部と給電同軸芯線の結合です。

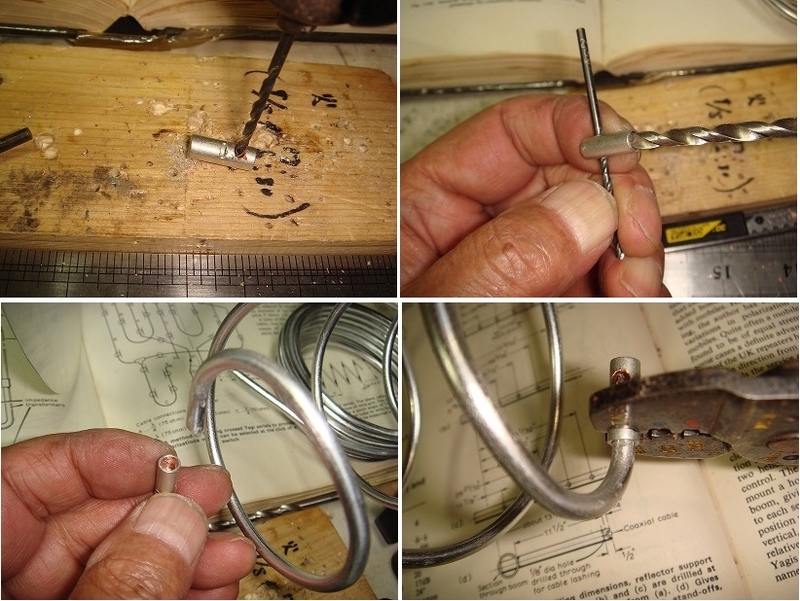

アルミ半田がベストだが無理なので圧着スリーブを使って結合しました。
圧着スリーブ内径は同軸ケーブル芯線にはピッタリですがアルミ線は4Φなのでスリーブ内径をドリルで広げた又、同軸芯線への半田まわりを良くする横に捨て穴をあけておいた。アルミ線は圧着ペンチで固定する。
イメージ 1

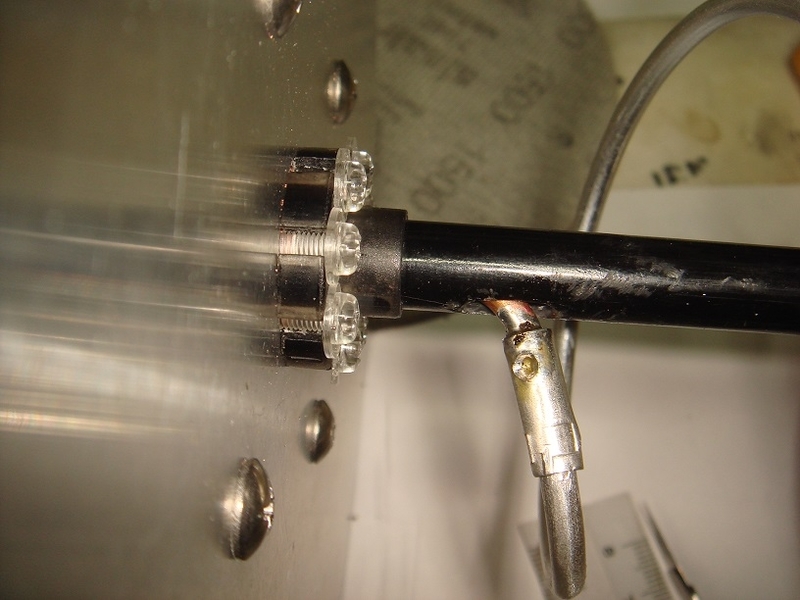

半田付け前に仮組して間違いがないか確認です。
イメージ 4

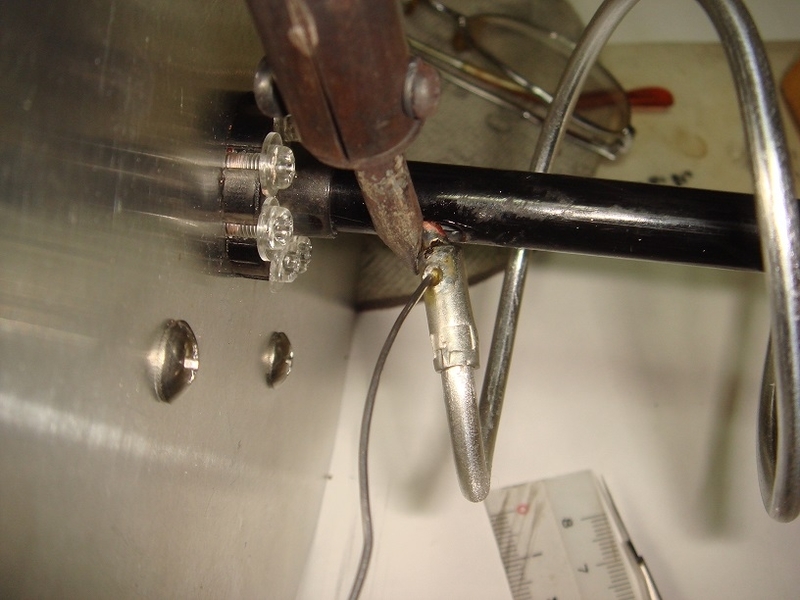

半田付けは60Wの半田こてで一気に半田付けする。
事前に開けておいた捨て穴部より半田をしっかりと流し込みます。
イメージ 2

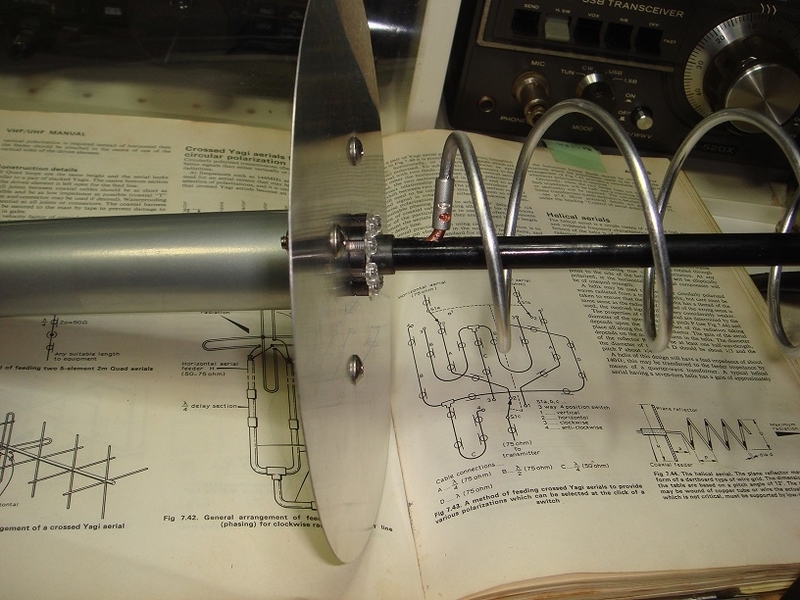

仕上がりはこんな感じになりました。
イメージ 3
 この後圧着部にシール材を塗布しその後ブチルゴムテープを巻いて防水処理しておきます同軸芯線の取り出し口もシリコン系シール材で穴を塞ぎ後はヘリカルエレメントのブームへの固定作業が残っています。
