昔、自作したＳＷＲ計が出て来ました。

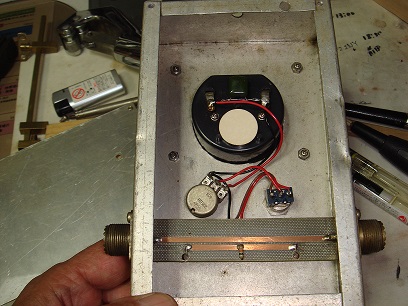

パネルメーターが買えなくて古い破損したテスターの計器を再利用です、メーター感度は５０μだと思われる

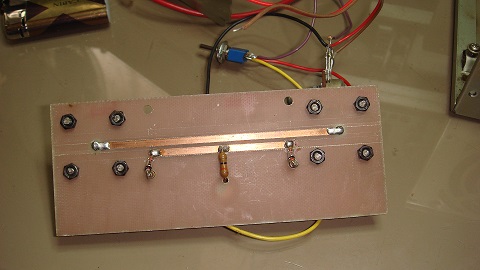

検出部は定番のマイクロストリップライン、なんかの本に書いて在ったのをデッドコピーした。

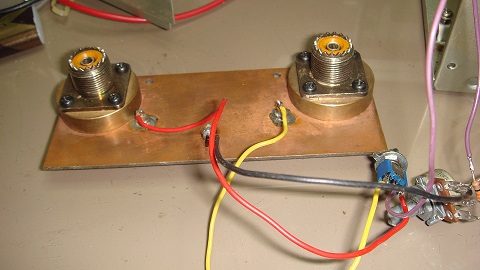

両面基板の裏面銅箔はコネクターの樹脂部を削り外周に半田で直付けにしてある。
ダミーロードで確認すると１４４メガまで使用できる様です。
友人と基板作りに精を出しパーツを買いに名古屋のアメ横へ。。。途中でビール飲んだのが間違いで
少し酔っぱらってグダグダ。。。。ははは
このスペーサーでストリップラインとコネクターが面一に半田付けで来た。
１０セットぐらいは作ったと思うが。。。。定かではない。。。ただ大好評だったのは間違いない(;^ω^)へへ

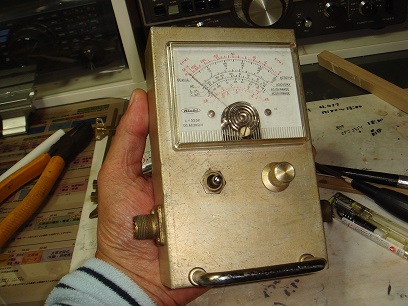

さらに次の年のイベントでケースを購入し完成品にした。。。なんと２年越しのＳＷＲメーター制作会でした。

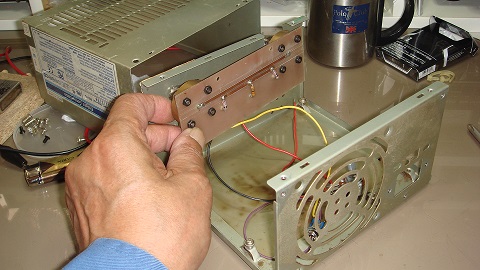

私のも裸ではかわいそうなのでパソコンのスイッチングレギュレーターケースに入れようかな～～(考察中)
色々と試したいことがいっぱいです～ 影の声(-。-)y-゜゜゜好きにしたら～～しかし物持ちがいいね～ホント
