UHF TVアンテナ再利用1200MHz用14エレ八木最終回

さて、アンテナ解析ソフトで最適化をしてみました。
最適化はエレメント長さだけですエレメント間隔は貫通タイプなのでパスした。
結果は。。。。

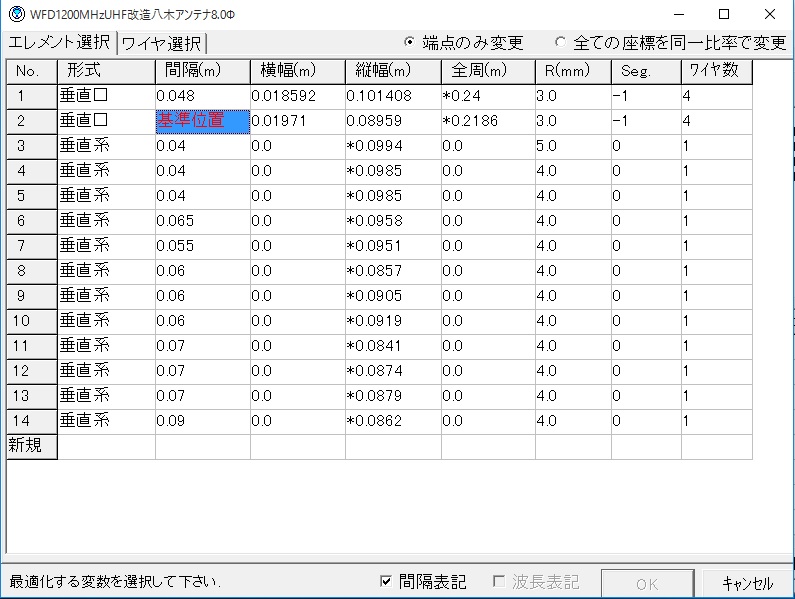

アスタリスク=*が付いているのが最適化した数値です。

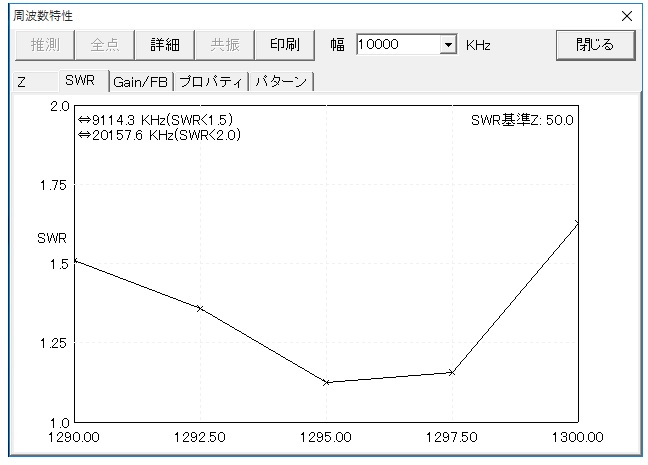

イメージ 1


イメージ 2

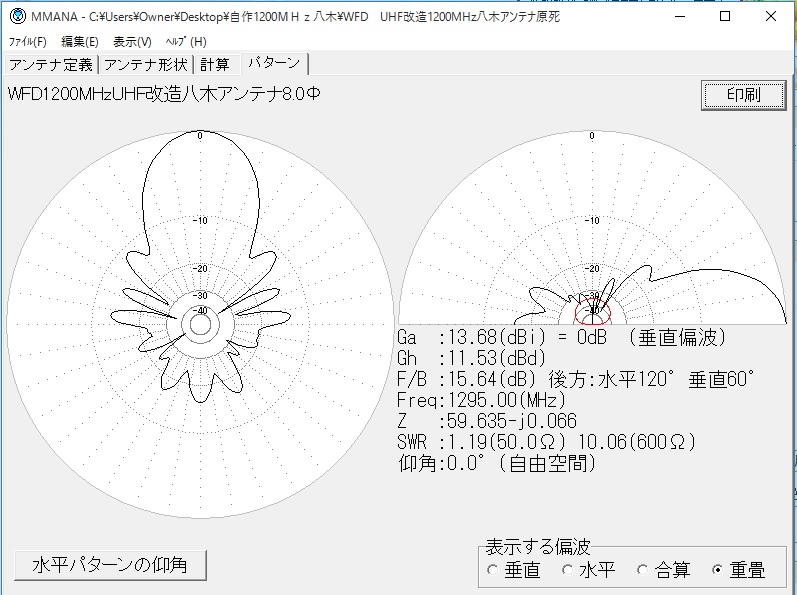

ビームパターン添付忘れにて追加しました。
イメージ 8

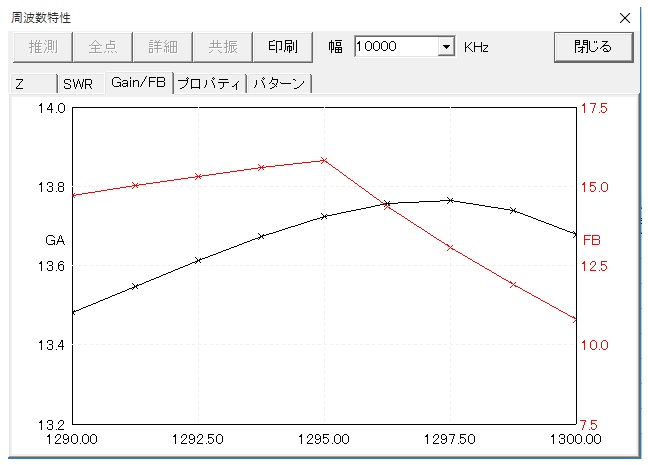

イメージ 3


イメージ 4

イメージ 5

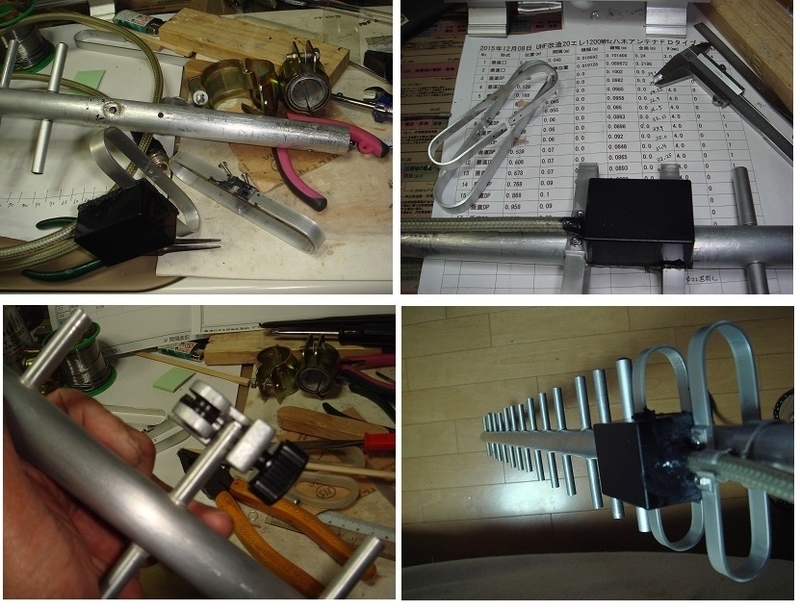

このデーター寸法にエレメントのカットとレフレクー、デレクターの作り直しを行った。

イメージ 6

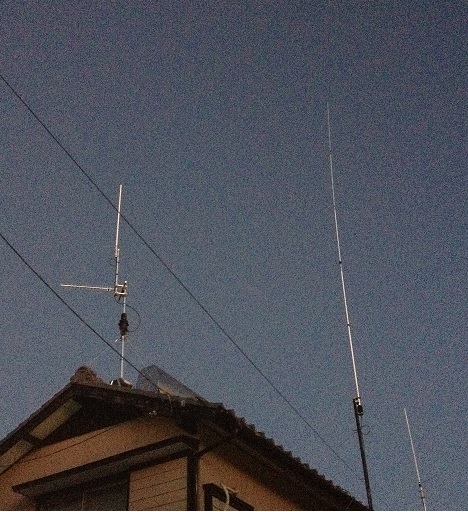

天気が良くなかったが試してみたくて上げました。

イメージ 7
ビーコンを聞き比べても前回とあまり信号強度は変わらなかったがビームパターンは素直になった感じがする
受信機のSメーターがデジタルではなくアナログメーターなら数値をプロトしていけば違いが残せたかも。
エメレント切った後では元には戻せないし。。。。。

GPアンテナの利得がカタログで11.7dBで解析ソフトで14エレ八木が13dBです。。。。こんなもんかな~


このUHFテレビアンテナ改造14エレ八木アンテナの実験はここまで次は残りのTVのUHFアンテナで
20エレメントの八木に挑戦します。

by(^0_0^)nap
