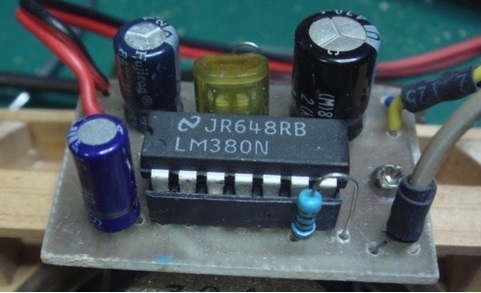

前回の7MHz QRP CWトランシーバー用AFアンプ制作の続きです、アンプ本体は昔自作したLM380を使った物が有ったのでそのまま使用しました。

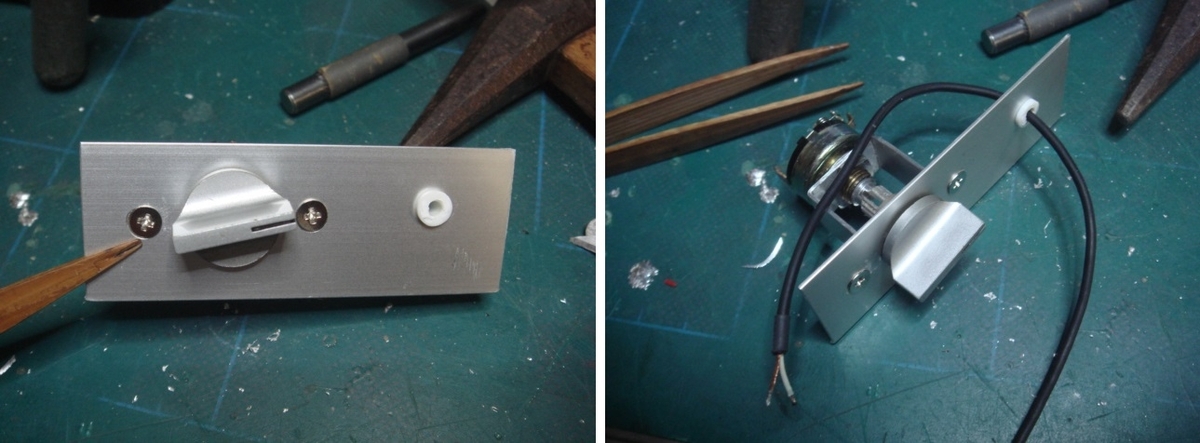

このアンプに繋ぐAF入力線を絶縁ブッシュを通してVRに配線します

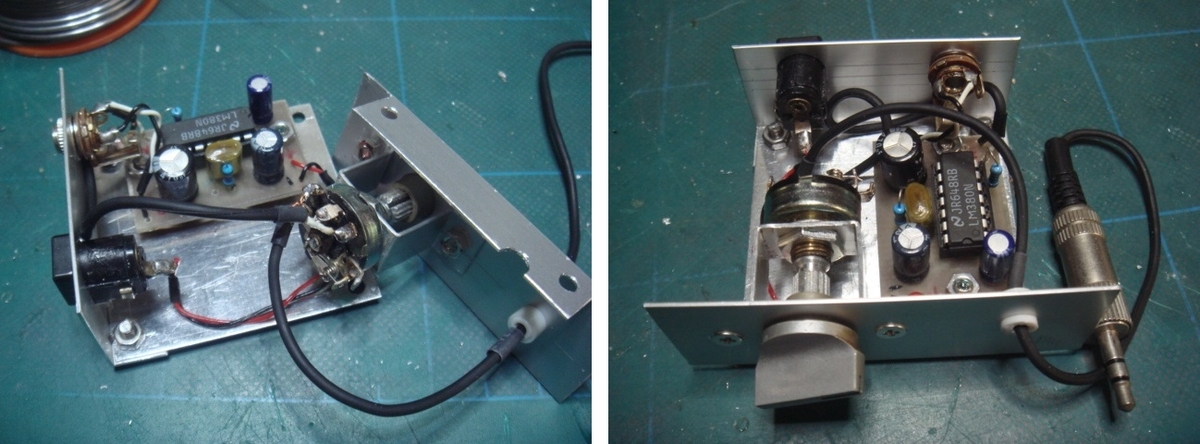

配線の抜け止め処理をしたらいよいよAFアンプ本体と合体です、組付けが終わったら入力プラグを半田付けして組付け完了。

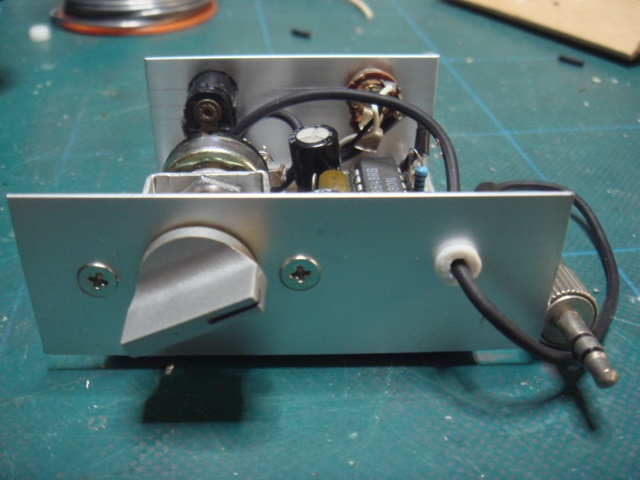

電源繋ぎスピーカーを差してテスト・・・無事鳴りましたので7MHz QRP CWトランシーバー用AFユニットは完成です。(^o^)／
これまで QRP CWトランシーバー本体とアンテナカップラーそしてスピーカーを鳴らすためのAFアンプまで完成しました。
次は全体のユニットに電力を供給するAC、DC両用の電源装置を作ります、大きさも今までの51mm角の大きさにする計画です
今日はココjまで・・・つづく
