前回投稿した後更に良く見ていくと電源ONしたときにリレーのカチンと言う音がする???この機械に付いているリレーは430用の同軸リレーしかない、しかし送信電波は出ていないそう言えば昔同じように勝手に同軸リレーがonする様な不具合が有ったのを思い出した。記事はココ TS-770修理 9 - 気の向くままに

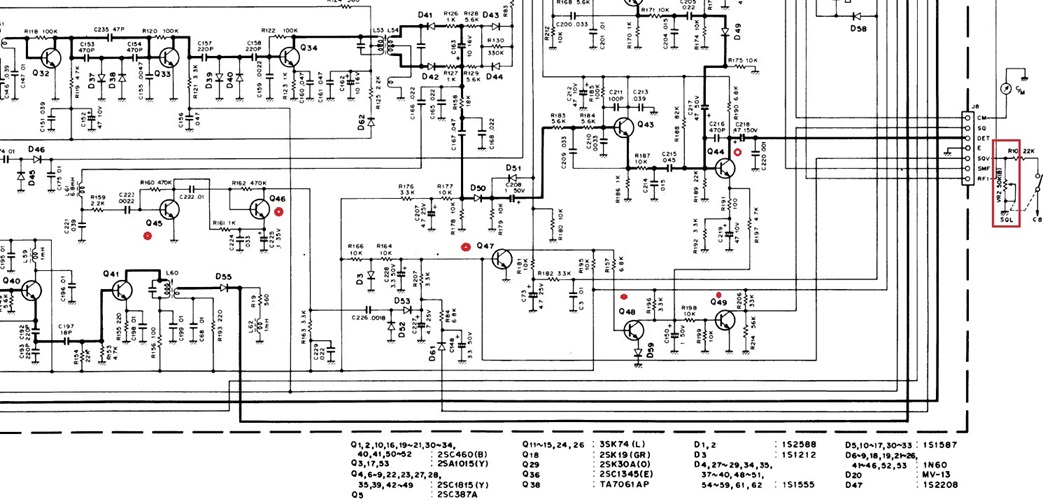

取り敢えずでスケルチ回路図を確認したがその後プリントパターンでの位置も確認した。

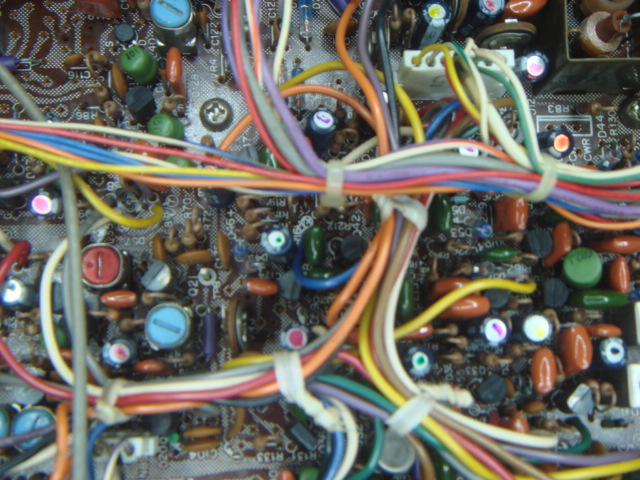

赤丸がスケルチ関係のトランジスターの配置です、まずはリグの上蓋と底蓋を外して外部スピーカーを付けてスイッチを入れて症状の再確認です。

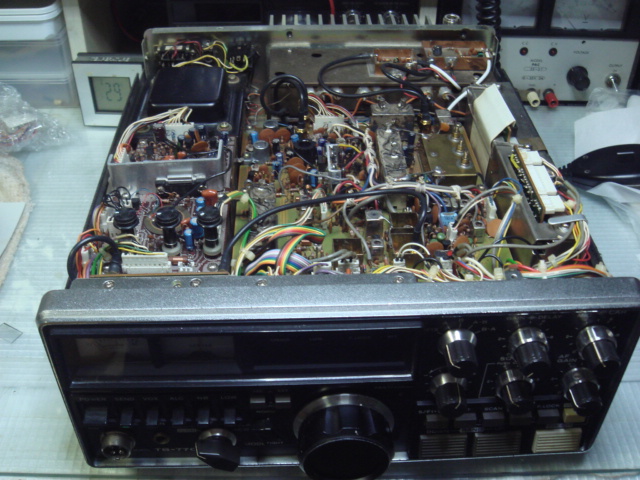

今回はこのRFユニットのある上面は関係ない（笑）

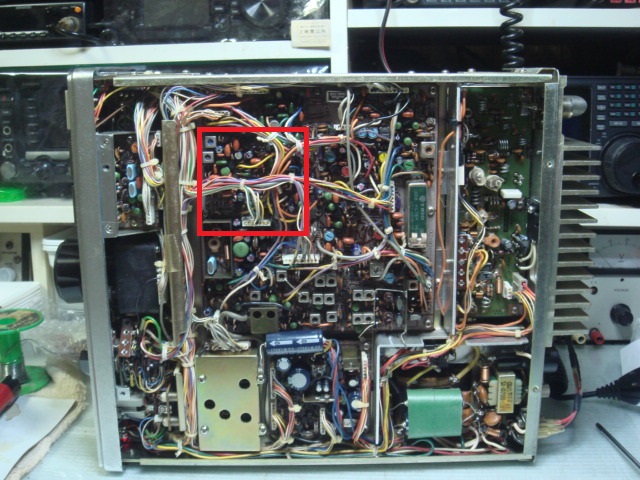

リグ下面側にあるIFユニットですが～電源ONしたらスケルチ異状が消えてます、全くの正常状態しばらく電源を入れて置けば異常になるかと朝から昼頃まで電源入れっぱなしで放置していたが再発しない(^o^)／
仕方ないのでプリント基板のスケルチ回路付近のパーツ類を目視で眺めたが【どえりゃ―綺麗です】（笑）

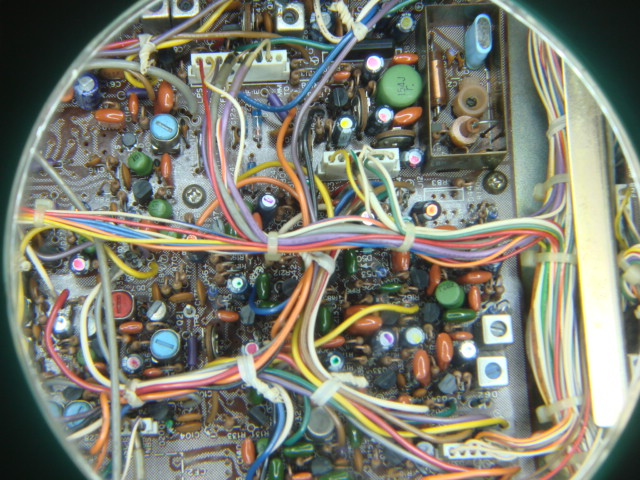

拡大鏡でスケルチ回路のパーツを回路図と比較しながら何か変なとこないが目視チェック
スケルチの不具合が発生しなくては調べようがない困ったな～やみくもに基板ひっくり返すのもリスクが大きい（笑）
蓋を外したので温度が下がったせいなのか・・わからん(;^ω^)
おまけにスケルチの異常がおさまったら430用の同軸リレーが勝手にonする症状もなくなった、やいやい困ったな～再発するまで蓋を付けてワッチしながら様子見です。
忘れないうちに症状をまとめておきます。
1.電源を入れると430MHzのパワーアンプ部の同軸リレーがONする、電波は出てない
3.スケルチVR回していくと少し効いてFMノイズが小さくはなるが完全に絞れない
4.スケルチが閉じている時スケルチVRを激しく回すとたまにスケルチが開く
5.スケルチVRのスキャンFWDボタンを押すとガリ音と共にスケルチが開くときが有る
6.スケルチが勝手に開いたり閉じたりブツブツとノイズが出る。
7.スケルチが閉じていてもスピーカーからかすかにノイズが聞こえてリグを叩くとカンカンとハウリング音が聞こえる。
8.何か電気的ノイズをガリッとスケルチVRになど引っ掻いて与えると一瞬スケルチ動作が正常になる時が有る。
以上の症状がどの部分が影響して発生するか回路図を眺めながら禅問答です。（笑）
【う～～スッキリしないな～】（笑）
by(^0_0^)nap
