懲りずにRFプローブと格闘しています(笑)
なかなか思ったような出力が2Sk192Aでは出ません原版の2SK439が無いので比較できないのですが制作記事にも出力電圧が書いてないのでいかんともしがたい。
ダイオードRFプローブで10mV出力にしてFETプローブだと50mVだったのですが色々と試行錯誤しています
ドレン抵抗をVRにして出力が最大になる値を探していますまたソースには470Ωの抵抗を入れてバイアスさせたりと試行錯誤した結果10mV入力で120mvを超えるまでになりました。

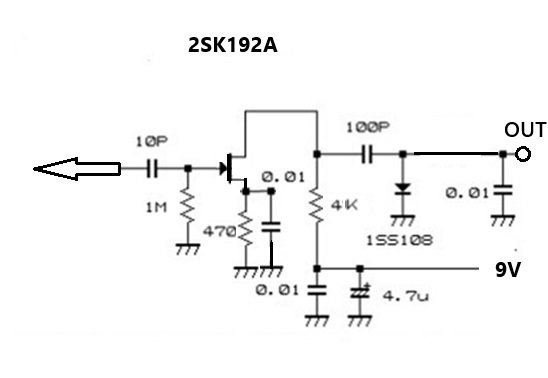

回路図で表すとこんな感じです。
ジェネレーター出力最大でダイオードプローブは0.3VでFETプローブは0.8V表示になりますがこれで良いのか悪いのか、今回は出力だけを目的としましたので周波数特性がどうなっているのか定かではない(笑)

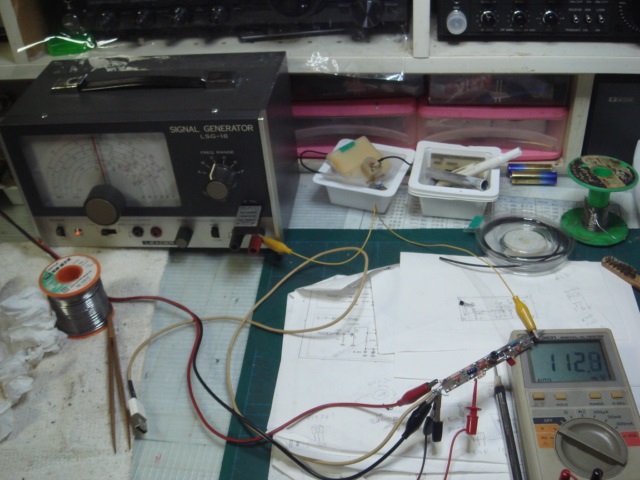

さていつもの作業風景です、なお今回勉強で参考にした方はfetさんです。
しかし基本回路でメーターを振らせるにはアンプの入力部で1.0V以上の入力が無いとメーター振れが悪いです、まだまだ先は長い
まだまだ続ける（笑）
