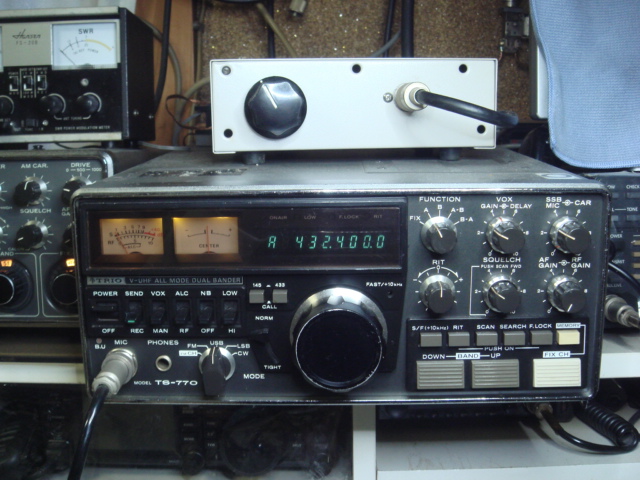

TS-770はもっぱらFMモードでのワッチが主力でしたがローカル局がチョットSSBを聞いてくれないっと言って来たのでモードをSSBにした、受信はOKだが返事のために送信するとなんと電波が微弱電波になっていた1W も出てない。
慌ててFMモードにして送信するとキチンと10w出ている、そういえばココ2年ぐらいデジタル表示を修理してからSSBモードにしたことも無かった（笑）

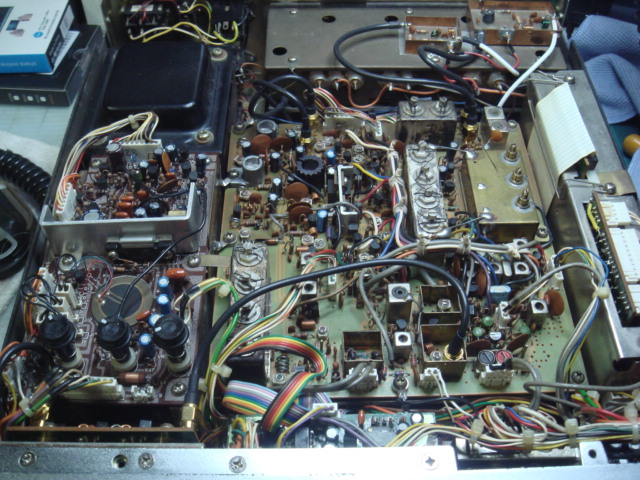

何だかな～って取り敢えず蓋を外して埃の掃除をしてみた(^o^)／

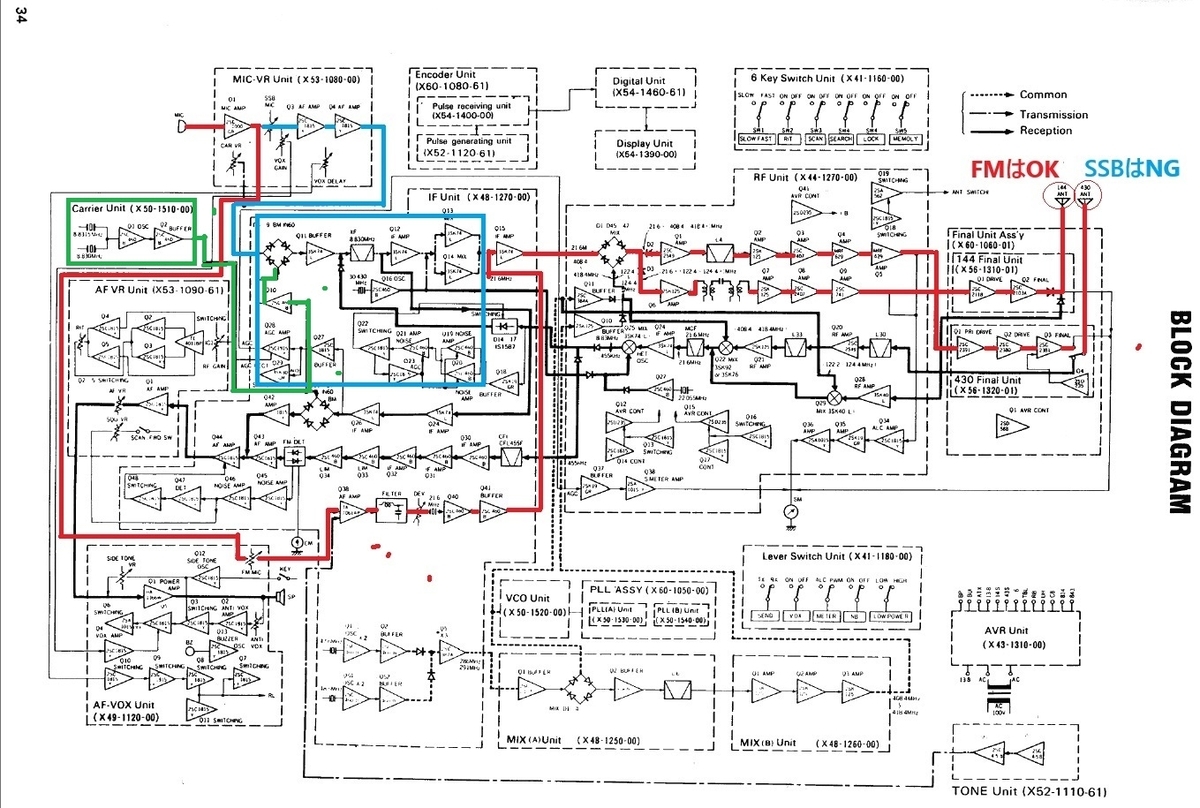

暫らくぶりに蓋を外して掃除機で清掃です、慌てて手を付けて壊してもいけないので頭を冷やすためにはブロックダイアグラムで不具合の考察です。
コーヒーを飲みながら回路を追ってみました、FM回路は赤線で不具合なく10wの電波は出ます次に青の線がSSBの回路で青の四角で囲った部分がSSB用のIF回路で他はFM,SSB共用なので青線で四角に囲ったIF回路部に不具合が有ると思われます後は緑色で囲ったLSB、USBのキャリヤ発信が動作しているかです。
次にANTIVOXも正常に動作するのでマイクアンプ回路も正常と思われます。
そうそう言い忘れましたがSSBは144も430も微弱電波でした（笑）
つづく
by(^0_0^)nap
