TS-600不調

久々にAMで試験電波出すと「お~い無変調です」と言われた、FMとSSBは問題ないのでマイクロフォンが悪いのではなさそう早速無線機の調査です。

f:id:nap2:20200830023657j:plain

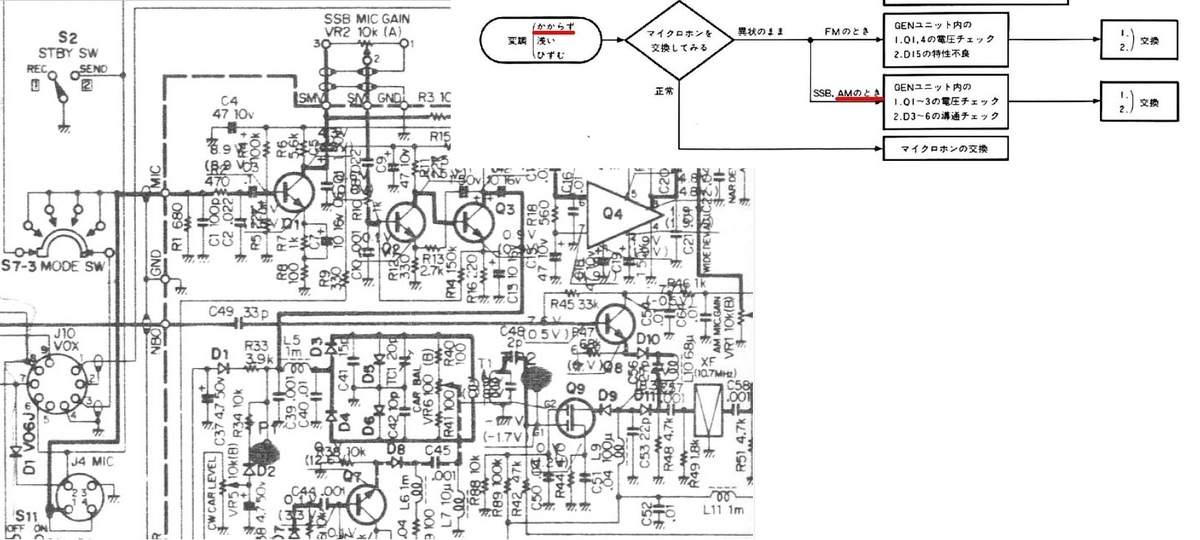

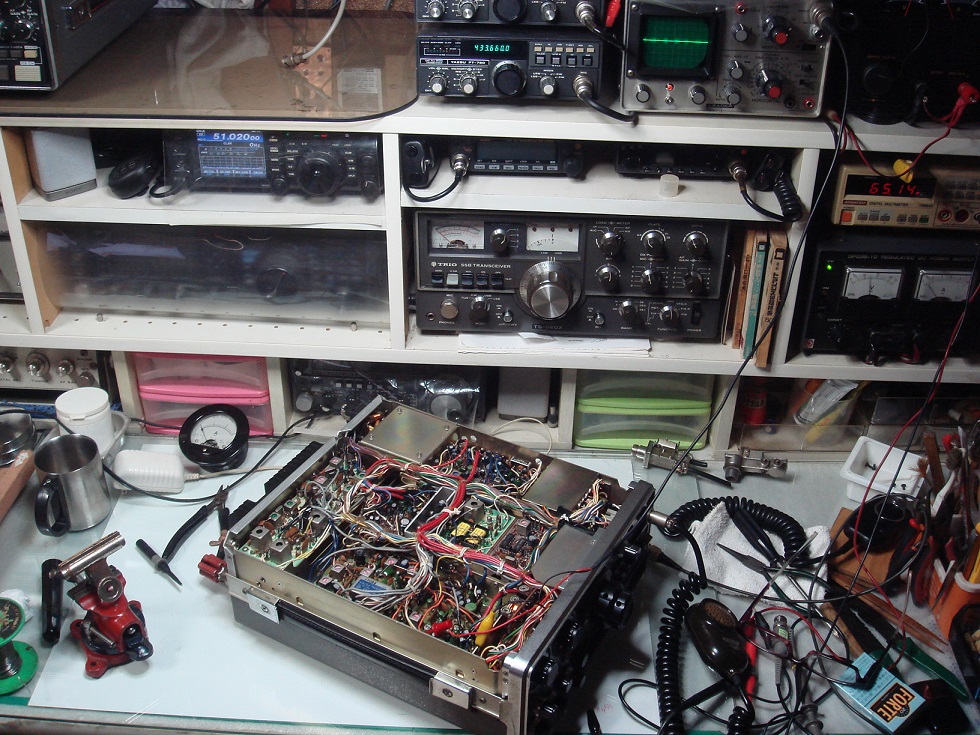

FT-991をモニター代わりにAMの無変調原因を探るまず取説のチャートから始めた。

f:id:nap2:20200830023948j:plain

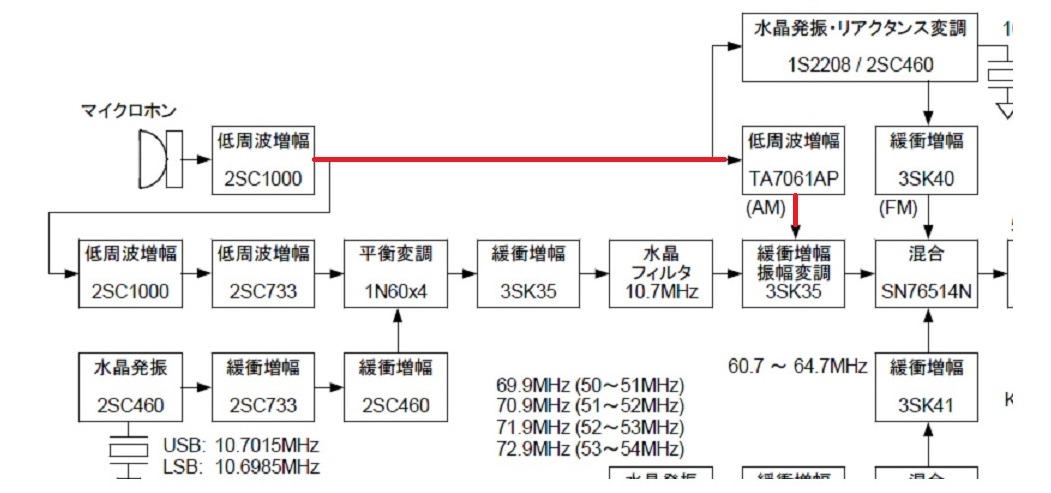

どうも違うようです、そこで基本に戻ってブロックダイヤグラムで信号の流れを確認するとAMのAFアンプはFM用のICから流れてい.るようです。



ダイヤグラムを見ると。

f:id:nap2:20200830025833j:plain

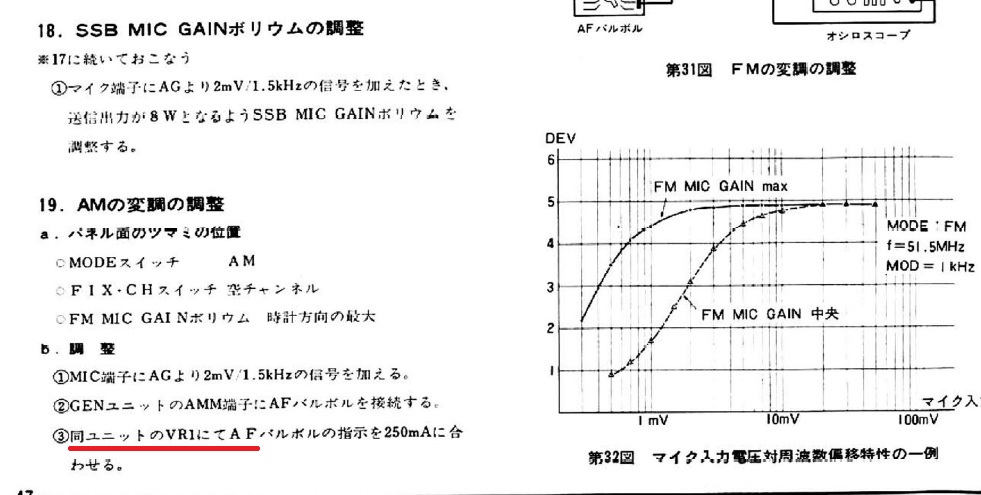

ここで再度取説のAM変調を読んでみると調整はVR1で行うと書いて有った。

f:id:nap2:20200830025559j:plain

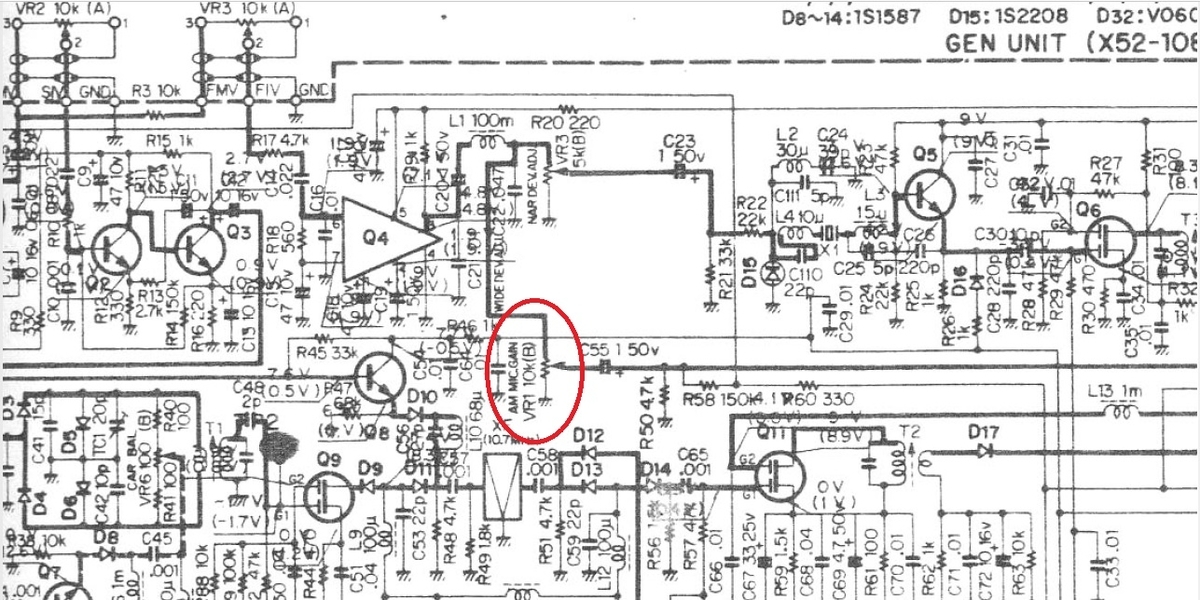

回路図で確認するとこんなところにAM調整と書いて有った。

f:id:nap2:20200830025315j:plain

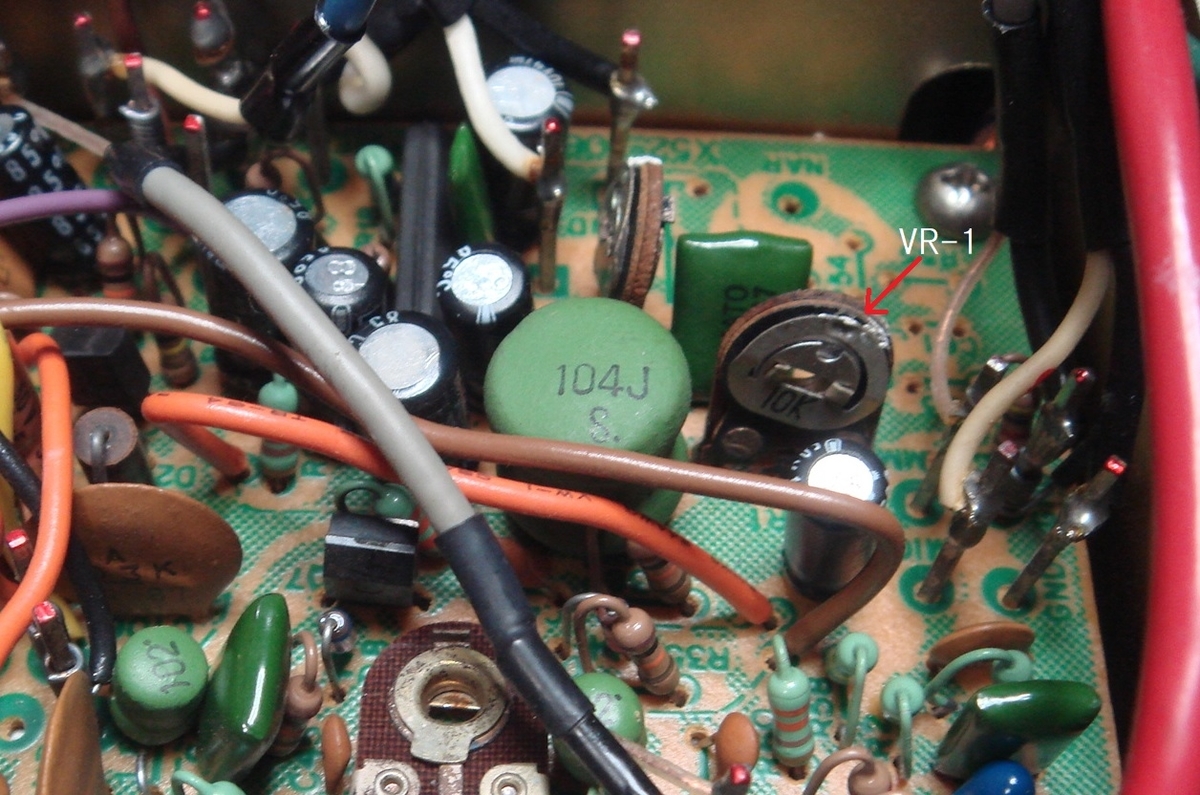

VR-1の頭に白いペンキが着いている実はその昔私が調整した後塗った奴ですがどうも塗料が垂れ流れて抵抗面に浸み込んだようでその部位が接触不良をおこしたみたい。

f:id:nap2:20200830024756j:plain

写真は抵抗の摺動面に付着したペンキを掃除した後です。

原因をたどれば1週間前Sメーターの振れ具合が極端に少なくなったので調整用半固定の接触不良を直した後ついでに近場の半固定抵抗もグリグリと揺さぶって接触を良くしようとしたのが悪かった返ってペンキに乗り上げていたとはネ~

by(^0_0^)nap
