ブラシレスアンプ修理

追記 土曜日のオケラネットキー局はをオーストラリアのVK4GX局がされていました私のアンテナでは国内はダメでした。

さて本題に戻ります(笑)

今日は全翼5号機へサーボの取り付けをしようとバラックでセットしサーボモーターのニュートラル位置を出しておこうとセットしたらアレ~動きませんバッテリーが無いのかと交換してもダメでしただいたいモーターからのビープ音も出ないしサーボも手で動く。

テスターでサーボの電圧測ると5Vがかかっていません。

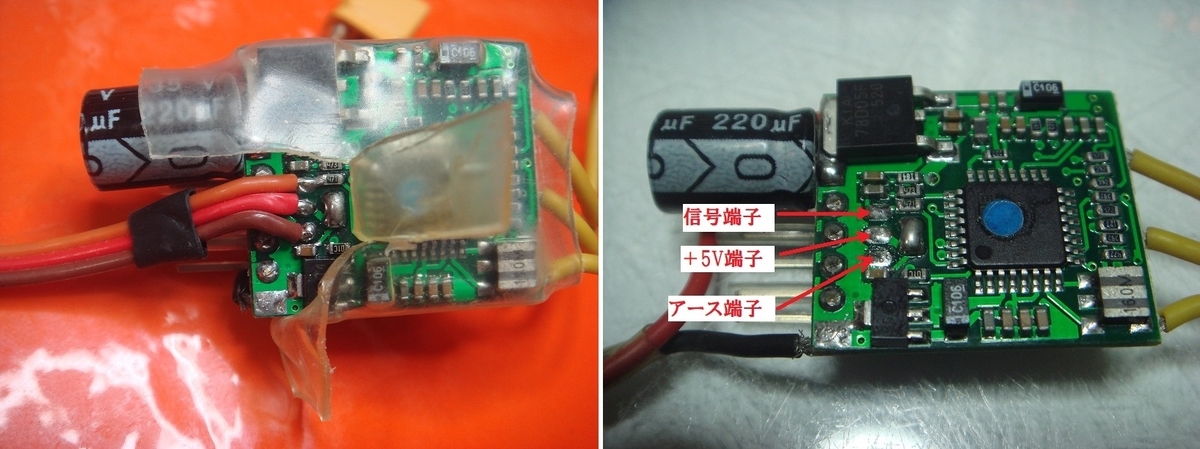

f:id:nap2:20200223002404j:plain

 絶縁チューブを剥がして回路を追っていくと5Vの三端子レギュレーターに行ってます

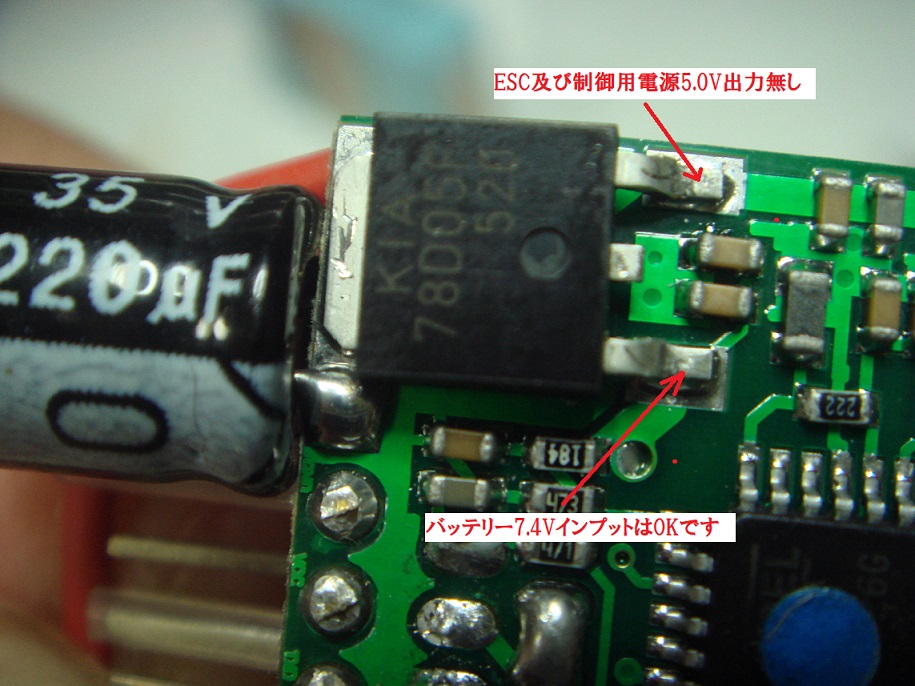

f:id:nap2:20200223002711j:plain

何故5Vの三端子レギュレーターが壊れたか記憶にない前回手巻きモーターをテストした時は異常なかったのに?

取り合えず手持ちの5V三端子レギュレーターと試しに交換したいのですが1.5Aと0.5Aのレギュレーターとでは大きさが違い過ぎる。

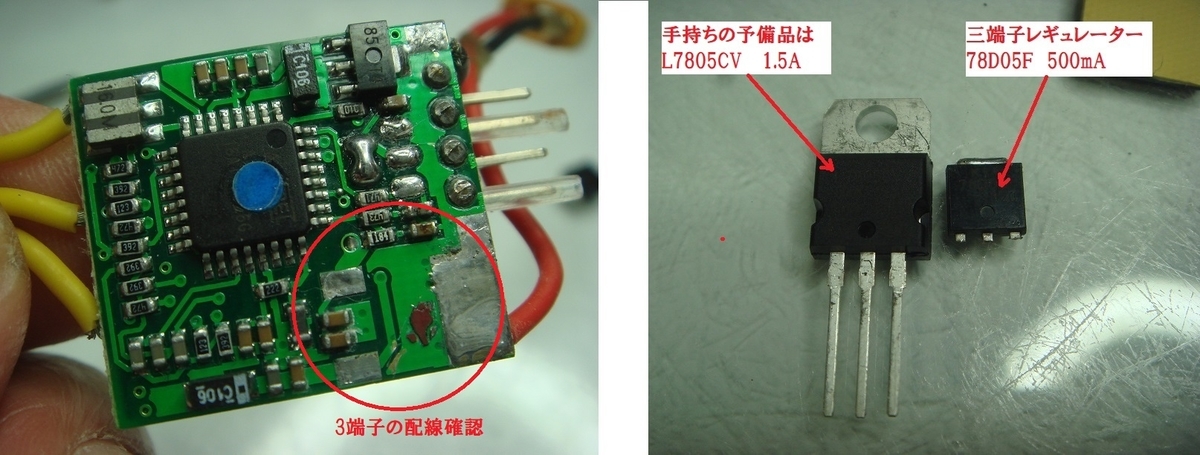

f:id:nap2:20200223034624j:plain

贅沢は言ってられないですテスト的に1.5Aのレギュレーターを半田付けしてバッテリーを繋いでみると今度はOUT5.0Vが出てきました。

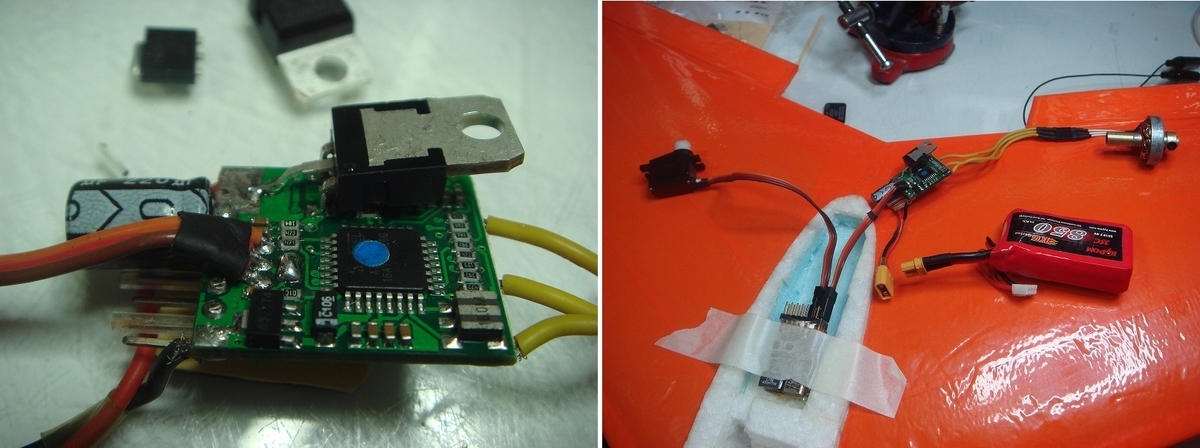

f:id:nap2:20200223003416j:plain

ブラシレスモーターもサーボもステックに反応して異常なく動きます、しかし1.5Aのレギュレーターはさすがに大きい残念な事に0.5Aの三端子レギュレーターはヤオフクには出ていなかった秋月電子には有るのだが送料入れれば新品のアンプが買えるしここは手持ちの三端子レギュレーターを使う事にした。

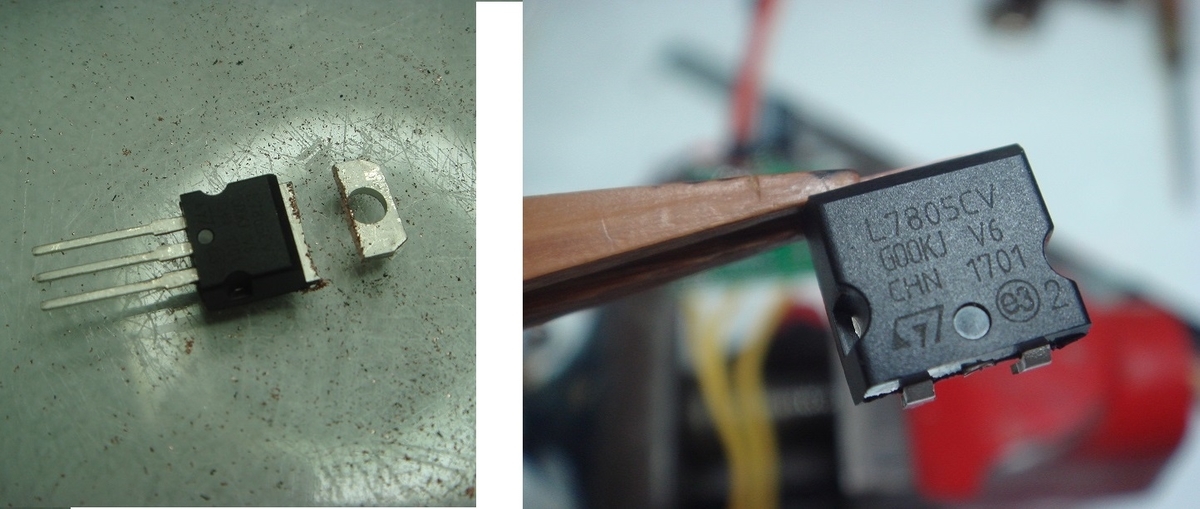

f:id:nap2:20200223004017j:plain

1.5Aの容量なので0.5A程度の負荷ならタブを切っても影響ないだろうと細工し出来るだけ切り詰めて取り付ける事にしました。

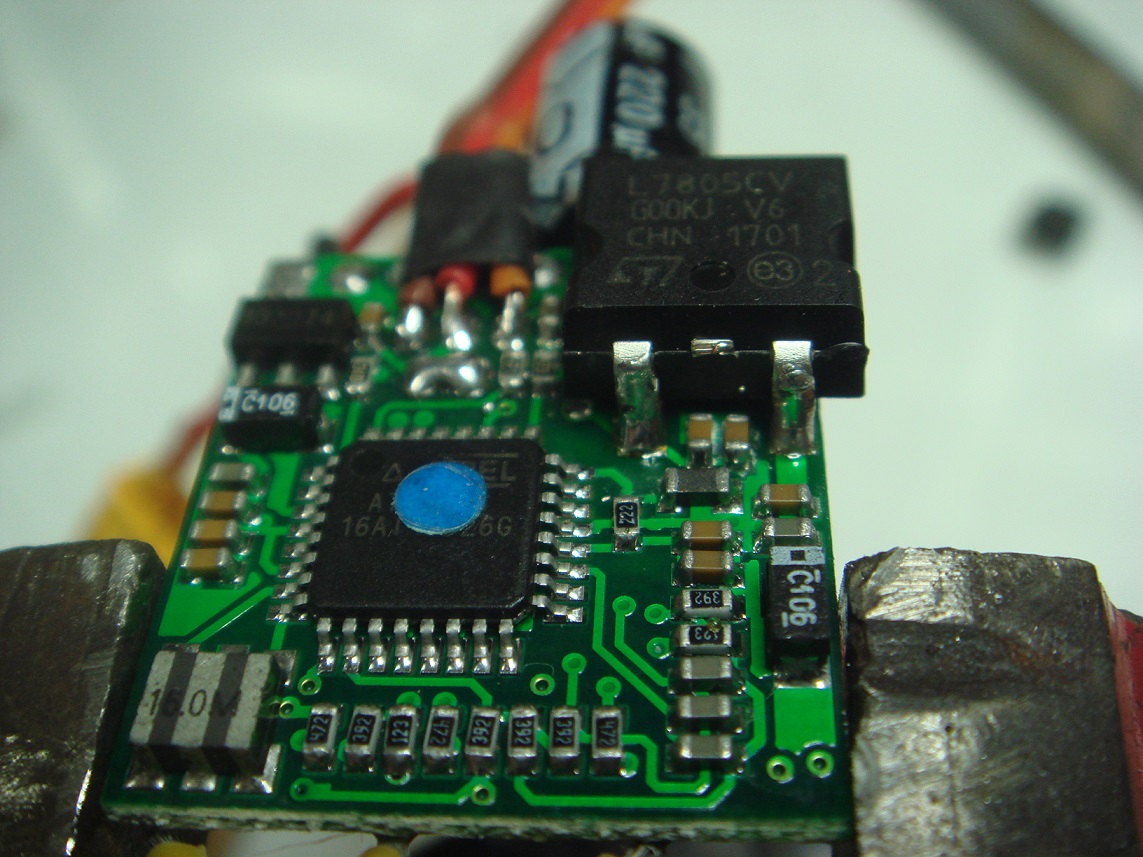

f:id:nap2:20200223004240j:plain

チョット側面に飛び出したがこれが精一杯ですタブも何とか後ろでプリント板に片持ちですが半田付け出来ました。

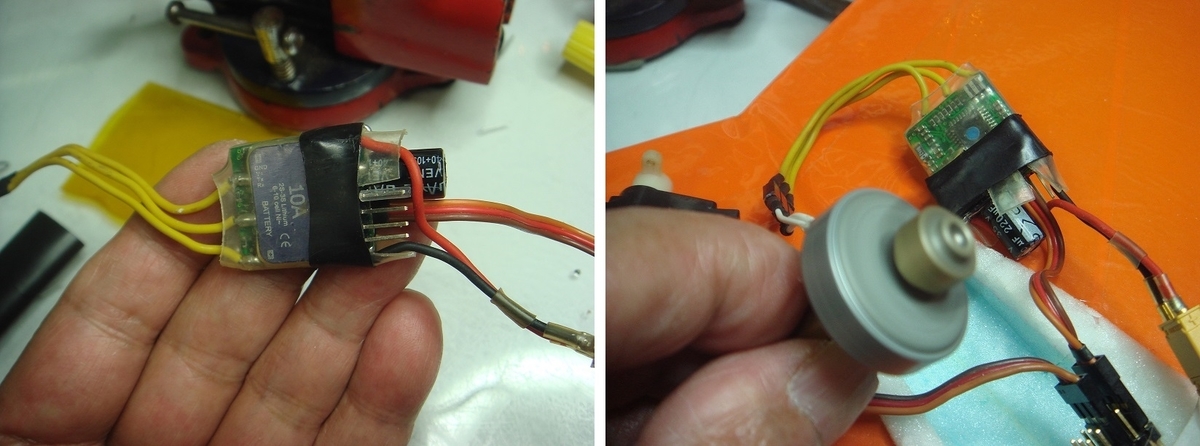

f:id:nap2:20200223004449j:plain

保護チューブをもどして間違いないか再確認です。

サーボ、ブラシレスモーター異常なし(*^-^*)

何だかんだとブラシレスアンプ修理で1日過ぎてしまったサーボの穴明取り付けはまた明日(笑)



by(^0_0^)nap
